SMD BGA infracrvena stanica za lemljenje
Jednostavno za rad. Položen za čips i matičnu ploču različitih veličina. Uspješna stopa popravljanja.
Opis

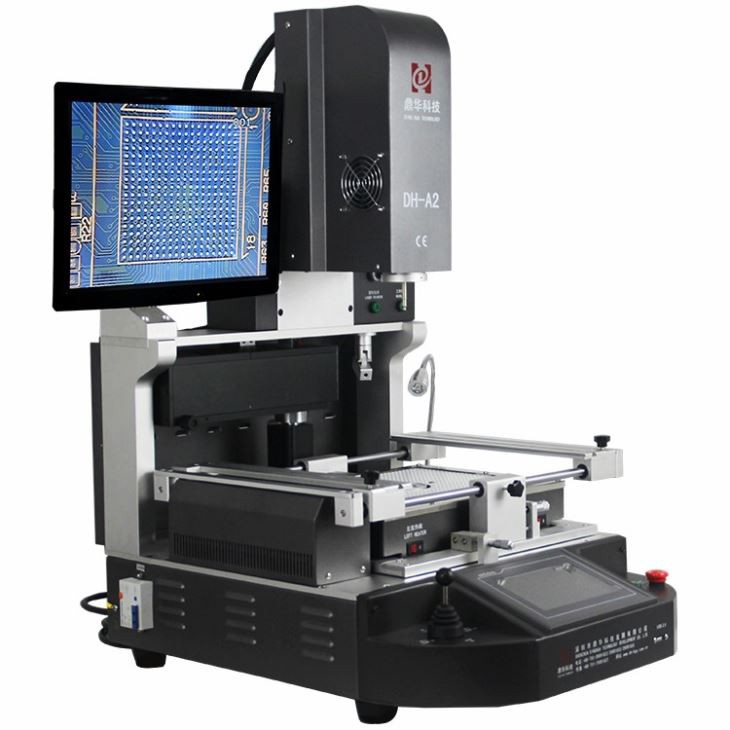

SMD BGA infracrvena stanica za lemljenje
1.Applikacija SMD BGA infracrvene stanice za lemljenje
Prikladno za različite PCB.
Matična ploča računala, pametnog telefona, prijenosnog računala, logičke ploče MacBook -a, digitalnog fotoaparata, klima uređaja, TV -a i druge elektroničke opreme iz medicinske industrije, komunikacijske industrije, automobilske industrije itd.
Prikladno za različite vrste čipova: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED čip.
2. Produkcijske značajke DH-A2 SMD BGA infracrvene stanice za lemljenje
• automatski otpuštanje, montaža i lemljenje.
• Karakteristična za visoku volumenu (25 0 l/ min), niski tlak (0,22 kg/ cm2), niska temp (220 stupnjeva) Ponovno jamči BGA čips električnu energiju i izvrsnu kvalitetu lemljenja.
• Upotreba tihog i niskog tlačnog puhala zraka dopušta regulaciju tihih ventilatora, protok zraka može se regulirati na 250 l/min maksimalno.
• Podrška s više rupa za vrući zrak posebno je korisna za PCB i BGA velike veličine koja se nalazi u sredini PCB-a. Izbjegavajte hladno lemljenje i situaciju s IC-om.
• Temperaturni profil donjeg grijača vrućeg zraka može doseći čak 300 stupnjeva, kritičan za matičnu ploču velike veličine. U međuvremenu, gornji grijač mogao bi se postaviti kao sinkronizirani ili neovisni rad
DH-G620 je potpuno isti kao DH-A2, automatski otpuštanje, preuzimanje, vraćanje i lemljenje za čip, s optičkim poravnanjem za ugradnju, bez obzira imate li iskustva ili ne, možete ga savladati za jedan sat.
3. Specifikacija DH-A2 SMD BGA infracrvene stanice za lemljenje
| Vlast | 5300w |
| Gornji grijač | Vrući zrak 1200W |
| Donji grijač | Vrući zrak 1200W. Infracrveni 2700W |
| Napajanje | AC220V ± 10% 50/60Hz |
| Dimenzija | L530*w670*h790 mm |
| Pozicioniranje | V-Groove PCB podrška i s vanjskim univerzalnim učvršćenjem |
| Kontrola temperature | K tipova termoelementa, kontrola zatvorene petlje, neovisno grijanje |
| Temperaturna | ± 2 stupnja |
| PCB veličina | Max 450 *490 mm, min 22 *22 mm |
| Radnoj ploči fino podešavanje | ± 15 mm prema naprijed/natrag, ± 15 mm desno/lijevo |
| BGA čip | 80*80-1*1mm |
| Minimalni razmak čipova | 0. 15mm |
| Temp senzor | 1 (neobavezno) |
| Neto težina | 70kg |

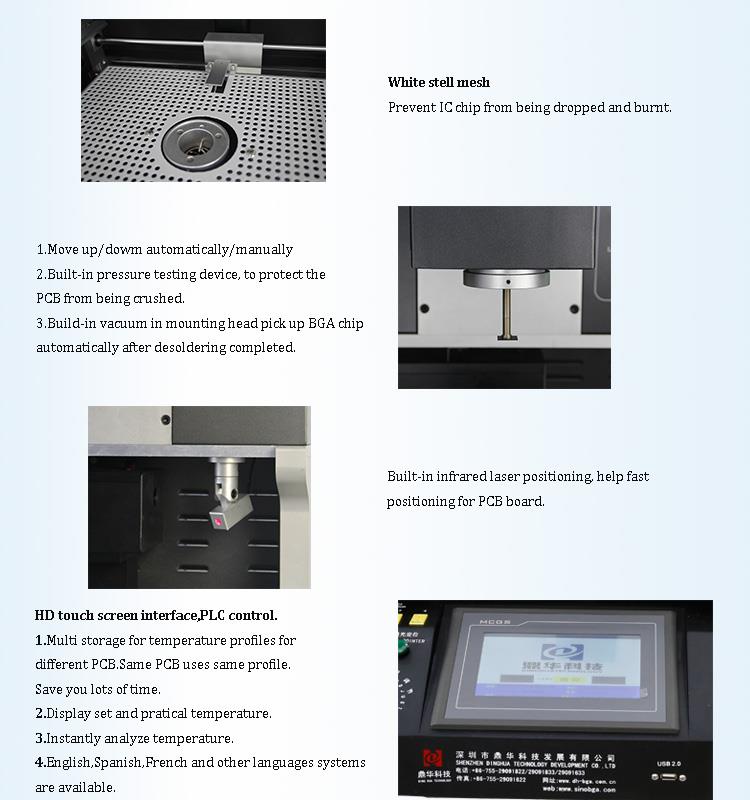

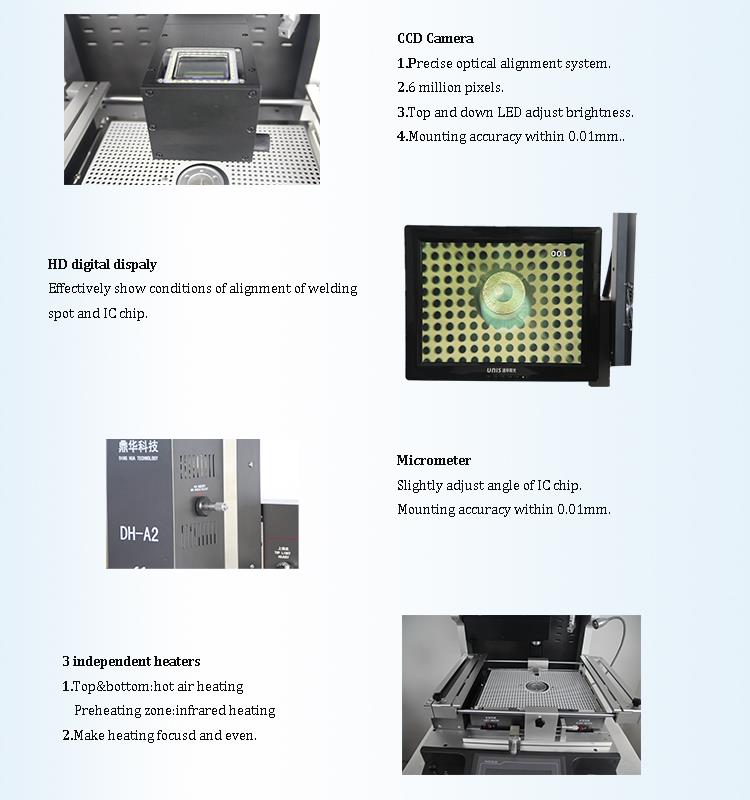

4.Daževi DH-A2 SMD BGA infracrvene stanice za lemljenje
5. Zašto odabrati našu DH-A2 SMD BGA infracrvenu stanicu za lemljenje?
6.CERTIFATE DH-A2 SMD BGA infracrvene stanice za lemljenje
7.pakiranje i pošiljka DH-A2 SMD BGA infracrvene stanice za lemljenje
8.Ko postavljanje temperature za BGA čip bez olova za lemljenje
Uz široku upotrebu čipova, također smo posvetili sve više i više pozornosti na problem prerade čipova. Trenutno se na tržištu koriste dvije glavne vrste BGA čipova. Jedan je vodio, a drugi je bez olova, olovo i bez olova BGA čips lemljenja Temperatura temperature različita su, pa koliko je prikladno postavljanje temperature BGA bez olova BGA čip-a? Sljedeća tehnologija Dinghua Xiaobian će vam dati detaljan uvod.
U normalnim okolnostima, temperaturni zahtjevi za BGA čipove bez olova vrlo su strogi tijekom lemljenja. Temperatura na kojoj je talište BGA čipova bez olova oko 35 stupnjeva veća od tališta BGA čipova bez olova. Olovni BGA čipovi moraju razumjeti njegove karakteristike prije lemljenja. Općenito govoreći, talište lemljenja bez olova varira ovisno o pasti za lemljenje bez olova. Ovdje dajemo dvije vrijednosti kao referencu. Točka topljenja legure koprive od kosilice je oko 217 stupnjeva, a talište paste za lemljenje legure od limene koprive iznosi oko 227 stupnjeva. Ispod ove dvije temperature pasta za lemljenje ne može se rastopiti zbog nedovoljnog grijanja. Kada kupujete BGA reprodukciju, također morate obratiti pažnju na savjetovanje s proizvođačem o temperaturi grijanja BGA čipa bez olova. Može li uređaj ispuniti temperaturu. Ako ne, trebate razmotriti hoćete li kupiti. Općenito, temperatura u peći bez olova trebala bi biti oko 10 stupnjeva. Slijedi detaljan uvod:
| Legirajući sastojak | Točka topljenja (stupanj) |
| Sn99ag 0. 3cu 0. 7 | 217-221 |
| Sn95.5ag4cu 0. 5 | 217-219 |
| Sn95.5ag3.8cu 0. 7 | 217-220 |
| Sn95.7ag3.8cu 0. 5 | 217-219 |
| Sn96.5ag3cu 0. 5 | 216-217 |
| Sn98.5ag 0. 5CU1 | 219-221 |
| SN96.5CU3.5 | 211-221 |
| Sn99cu1 | 225-227 |
Prilikom upravljanja lemljenjem BGA Chip bez olova, općenito koristimo cijeli lima za izradu šupljine peći, što može učinkovito osigurati da šupljina peći ne iskrivi na visokim temperaturama. Međutim, postoji mnogo loših proizvođača koji koriste male komadiće lima kako bi se spojili u šupljinu peći kako bi se natjecali za cijenu. Ova vrsta opreme općenito je nevidljiva ako na nju ne obraćate pažnju, ali oštećenja Warp -a dogodit će se ako je pod visokom temperaturom.
BGA čip bez olova također je ključan za testiranje paralelizma staze tijekom rada s visokom temperaturom i niskim temperaturama prije lemljenja, jer će to izravno utjecati na stopu uspjeha u lemljenju BGA čipa. Ako materijali i dizajn kupljene opreme za preradu BGA uzrokuju da se staza lako deformira u uvjetima visokih temperatura, to će uzrokovati da se zaglavi ili padne kartice. Konvencionalni SN63PB37 vođeni lemljenje je eutektička legura, a njegova temperatura taljenja i točke zamrzavanja su isti, oba su 183 stupnja C. Zglobovi SNAGCU bez olova nisu eutektičke legure, a njihove točke topljenja kreću se od 217 Stupanj C do 221 stupanj C, temperature ispod 217 stupnjeva C su čvrste, a temperature iznad 221 stupnjeva C su tekuće. Kad je temperatura između 217 stupnjeva C i 221 stupanj C, legura je pokazala nestabilno stanje
