2 Zone za grijanje zaslon osjetljivog na dodir BGA stroj za reprodukciju

2 Zone za grijanje zaslon osjetljivog na dodir BGA stroj za reprodukciju

Ovaj dh -200 mali je stroj za popravak IC -a s automatskom gornjom glavom, a IR prethodno zaslon, također zaslon osjetljiv na dodir

za vrijeme i temperaturu kontrolirano precizno. Koristi se za iPhone, iPad,Huawei, Samsung mobilni telefon itd.

1. Značajke proizvoda od 2 zona grijanja zaslona osjetljivih na dodir BGA Reproducirajte veličine malog IC -a za preradu

1. Topli zrak i infracrvena tehnologija zavarivanja
2. Vrući zrak i infracrveno grijanje mogu spriječiti oštećenja IC -a uzrokovane brzim ili kontinuiranim grijanjem.
3. Lako djelovati; Korisnik može postati iskusan nakon jednog dana treninga.
4. Nisu potrebni alati za zavarivanje; Može zavariti čips do 50 mm.
5. Opremljen sustavom vruće taline od 800 W, s rasponom predgrijavanja od 240 mm x 180 mm.
6. To ne utječe na pametne komponente bez vrućeg zraka i pogodan je za zavarivanje BGA, SMD, CSP, LGA, QFP, PLCC i BGA za preradu.
7. Prikladan je za razne računalne, bilježnice i playStation BGA komponente, posebno Northbridge i Southbridge čipsete.

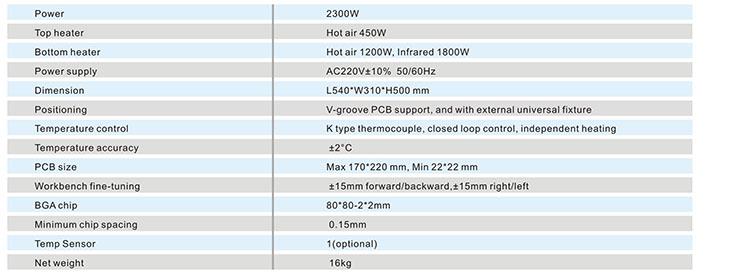

2. Specifikacija 2 zona grijanja zaslona osjetljivih na dodir BGA stroj za preradu

3.

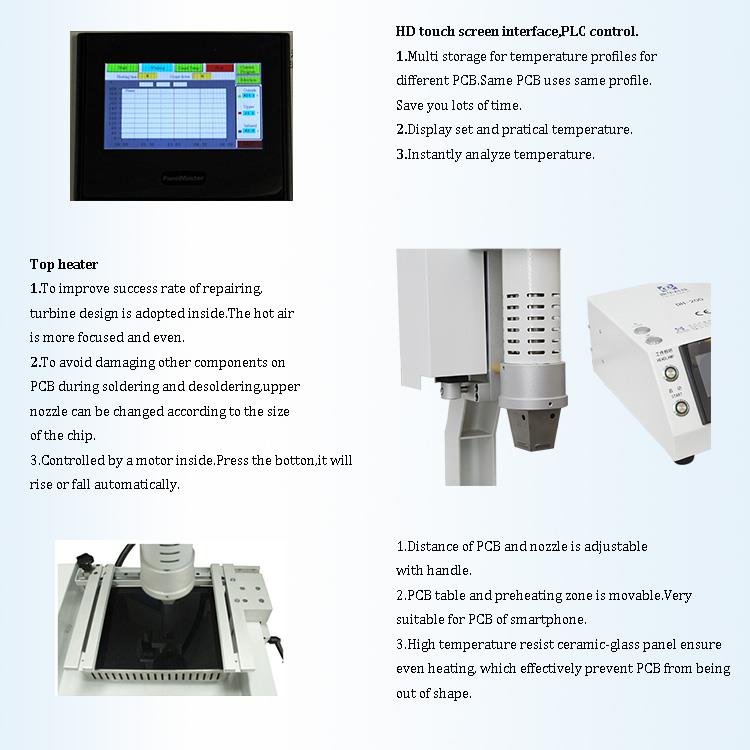

1.2 neovisni grijači (vrući zrak i infracrveni);

2. HD digitalni zaslon;

3. HD sučelje zaslona osjetljivog na dodir, PLC kontrola;

4. LED prednja svjetla;

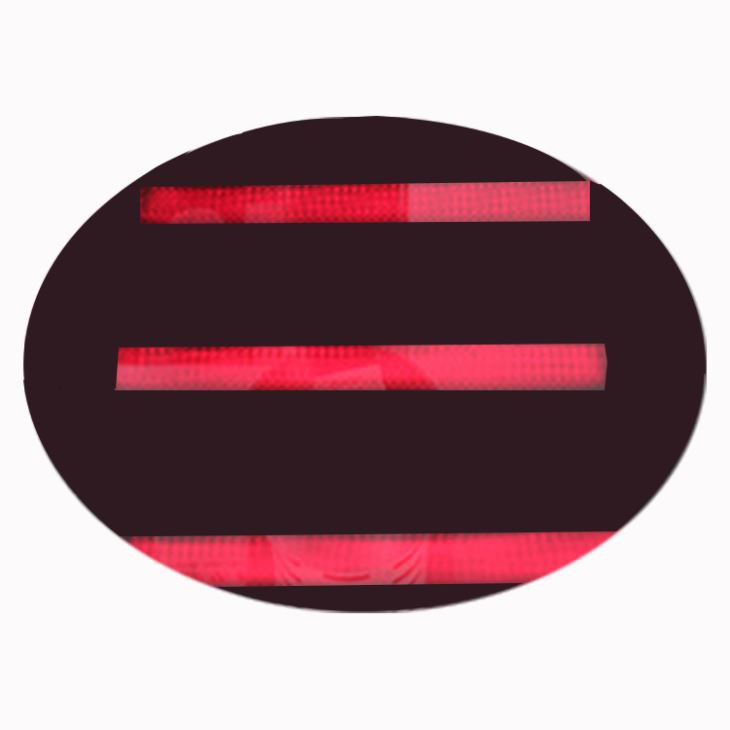

a. Zona predgrijavanja, IR cijevi za grijanje ugljičnih vlakana i stakleni štit protiv visoke temperature, koji mogu spriječiti pad malih komponenti.

b. LED svjetlost, 10W snaga, svijetlo i fleksibilno.

c. 4 Univerzalna učvršćenja koja se mogu koristiti za ostale PCB s nepravilnim oblicima.

1. Podesiva udaljenost za PCB i mlaznicu

2. Pokretna PCB radna ploča i zona predgrijavanja IR

3.

1. 4 gumba, od kojih dva kontroliraju podizanje i spuštanje gornje glave; Jednostavno i učinkovito.
2. Ugrađeni ventilator za hlađenje, što osigurava da se IR predgrijavanje ne zagrijava.

4.Zašto odaberite naš 2- grijaći-zona zaslon BGA za preradu?

• Grijač je kritičan faktor za uspješno preradu. Koristimo jedan uvezeni iz Tajvana ili Njemačke i provodimo stroge testove na svakoj jedinici.
• Rezultat nakon otpuštanja je čist i savršen, a PCB ostaje u novom stanju.
• Dizajn vrućeg zraka uključuje najmanje jednu rupu i četiri ureza na četiri strane, što pomaže u sprječavanju pregrijavanja.

Upotreba:BGA, PGA, QFN, PLCC, TSOP, PBGA, CPGA, IC, itd.

5. Potvrda o 2 zona grijanja zaslon osjetljiv na dodir BGA za preradu

1. Više od 38 računala patenata i 100 naprednih tehnologija koje je priznala vlada.

2.CE, iOS9001 i ROHS itd.

6. Pakiranje i pošiljka 2 zona grijanja zaslona osjetljivih na dodir BGA Stroj za reprodukciju

Pribor za 2 grijanja zona zaslon za zaslon BGA za preradu

1. 6 PCS Univerzalni čvora
2. Vijci bez glave
3. Četka
4. Gumene sisa
5. Vakuumska olovka
6. Pinceta
7. Termoelej
8. Podučavanje CD -a
9. Priručnik

7. Upotreba 2 zaslona za zaslon osjetljivog na dodir BGA (DH -200)

Kompletni ciklus prerade, uključujući predgrijavanje, otpuštanje, lemljenje komponente i uklanjanje zaostalog lemljenja, može zahtijevati uporabu željeza za lemljenje i ponovno ubojstvo. Predlažemo korištenje auniverzalna šablonaPrikladno za mnogo različitih čipsa, BGA preradi stanicu, malo lemljenje i šablonu za ciklus za preradu.

Spektar kompatibilnih uređaja na površini kreće se od vrlo malog (1x1 mm) do velikih komponenti (BGA).

Modul za grijanje na dnu punog područja optimiziran je za preradu PCB-a male veličine, poput onih koji se nalaze u potrošačkoj elektronici (mobilni telefoni, iPad, GPS trackers itd.).

Nekoliko unaprijed instaliranih knjižnica profila i intuitivno vizualno korisničko iskustvo omogućuju odmah novim operatorima da započnu rad odmah.

Brojne profesionalne značajke, uključujući pomičnu IR zonu predgrijavanja i ir grijanja staklenog štita, čine ovaj stroj široko korišteni u osobnim trgovinama za popravke i malim tvornicama.

8. Povezano znanje o 2 zona grijanja zaslona osjetljivih na dodir BGA stroj za preradu

Kako ukloniti spoj za lemljenje:

1. Prvo zagrijte PCB ploču i BGA kako biste uklonili vlagu. Pećnica se može kontrolirati postavkom konstantne temperature.
2. Odaberite tuyere koji odgovara veličini BGA čipa i pričvrstite ga na stroj. Gornji tuyere treba malo pokriti BGA čip, s rubom od 1 do 2 mm. Gornji tuyere može biti nešto veći od BGA, ali ne bi trebao biti manji, jer bi to moglo rezultirati neravnomjernim zagrijavanjem BGA. Donji tuyere trebao bi biti nešto veći od BGA.
3. Popravite problematični PCB na BGA reprodukciji. Podesite njegov položaj i pričvrstite PCB učvršćenjem. Osigurajte da je BGA donji tuyere poravnan (za nepravilne PCB koristite posebno učvršćeno učvršćeno učvršćeno). Izvucite liniju za mjerenje temperature i podesite položaj gornjeg i donjeg tuyere tako da gornji tuyere pokriva BGA, ostavljajući jaz od oko 1 mm, dok je donji tuyere na PCB.
4. Postavite odgovarajuću temperaturnu krivulju: talište olova na 183 stupnjeva i talište bez olova na 217 stupnjeva. Slijedite krivulju temperature programa bez olova na stanici za preradu, čineći potrebna podešavanja kao što je prikazano na slici. (Sljedeća slika prikazuje parametre koje sam osobno postavljao za popravke, ali to je samo za referencu. Također se preporučuje upravljanje BGA reprodukcijom s postavljenom temperaturnom krivuljom za jednostavna podešavanja i praćenje temperature u stvarnom vremenu.)
5. Kliknite za početak postupka zavarivanja. Kad alarm signalizira stanju pripravnosti, uklonite gornju glavu vjetra i upotrijebite olovku za usisavanje vakuuma koja dolazi sa strojem kako biste pokupili BGA.

Ako se spoj za lemljenje ne može ukloniti, riješite probleme BGA postupak i prilagodite postavke na temelju uvjeta koji su se pojavili tijekom stvarnih popravaka.
