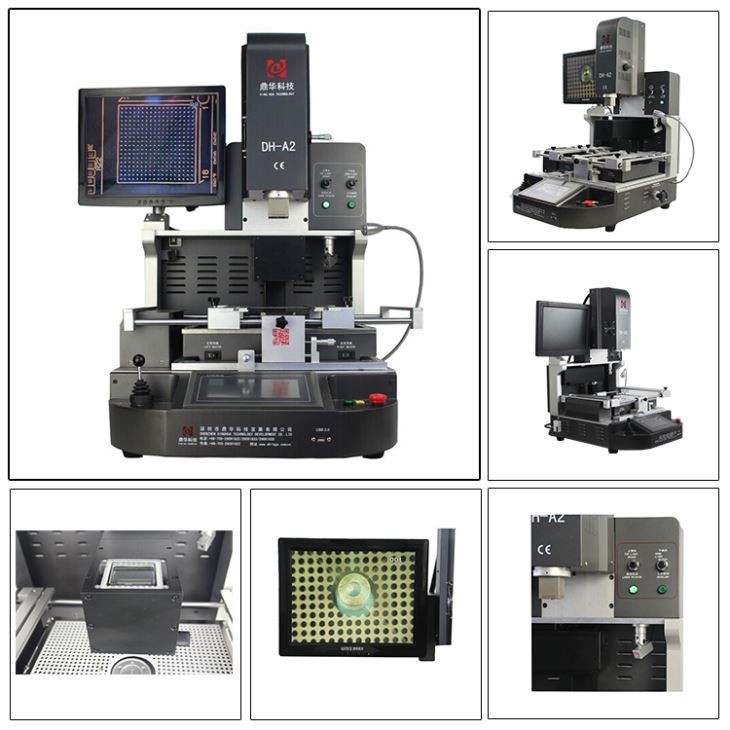

3 zone grijanja BGA stroj za preradu s dodirnim zaslonom

1. Primjena

Prikladno za PCB različitih elektroničkih proizvoda.

Matična ploča računala, pametnog telefona (iPhone, Huawei, Samsung), laptopa, MacBook logičke ploče, digitalnog fotoaparata, klima uređaja, TV-a i druge elektroničke opreme iz medicinske industrije, industrije komunikacija, automobilske industrije itd.

Prikladno za različite vrste čipova: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED čip.

2. Značajke proizvoda



• Automatsko odlemljivanje, montaža i lemljenje.

• Sustav preciznog optičkog poravnanja

Panasonicova leća CCD kamere učinkovito povećava točnost poravnanja i stopu uspješnosti popravka. Slika se prikazuje na ekranu monitora.

• Gornji protok vrućeg zraka je podesiv, kako bi se zadovoljila potreba bilo kojeg čipsa

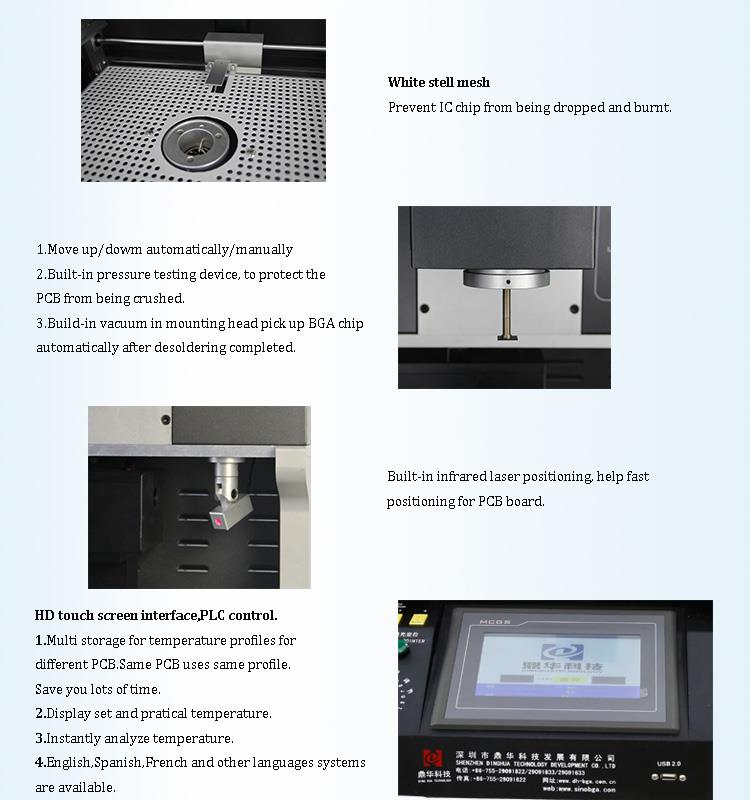

•Ugrađeno infracrveno lasersko pozicioniranje, pomaže u brzom pozicioniranju za PCB.

•Dizajn gornje grijaće glave i montažne glave 2 u 1.

• Montažna glava s ugrađenim uređajem za ispitivanje tlaka, za zaštitu PCB-a od lomljenja.

3. Specifikacija

Vlast	5300w
Gornji grijač	Vrući zrak 1200w
Donji grijač	Vrući zrak 1200W. Infracrveno 2700w
Napajanje	AC220V±10% 50/60Hz
Dimenzija	D530*Š670*V790 mm
Pozicioniranje	Nosač PCB-a s V-utorom i s vanjskim univerzalnim učvršćenjem

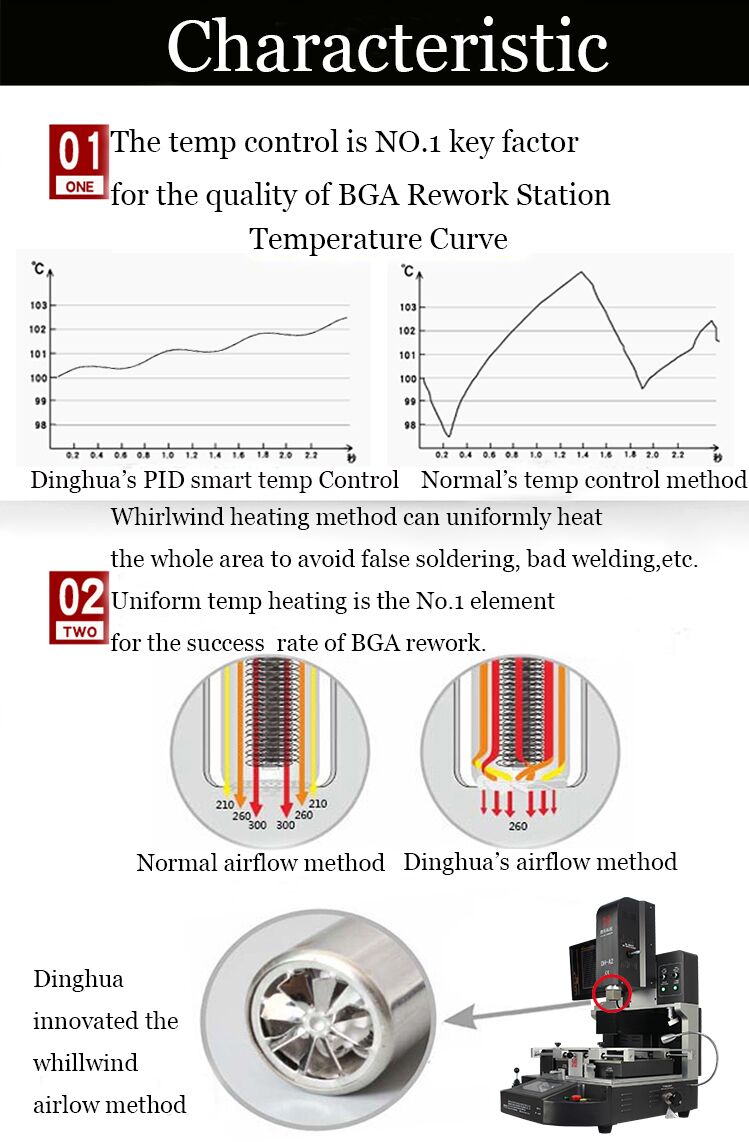

Kontrola temperature	K tip termoelementa, upravljanje zatvorenom petljom, neovisno grijanje
Točnost temperature	±2 stupnja
Veličina PCB-a	Maks. 450*490 mm, Min. 22*22 mm
Fino podešavanje radnog stola	±15mm naprijed/nazad,±15mm desno/lijevo
BGA čip	80*80-1*1 mm
Minimalni razmak strugotine	0.15 mm
Senzor temperature	1 (izborno)
Neto težina	70 kg

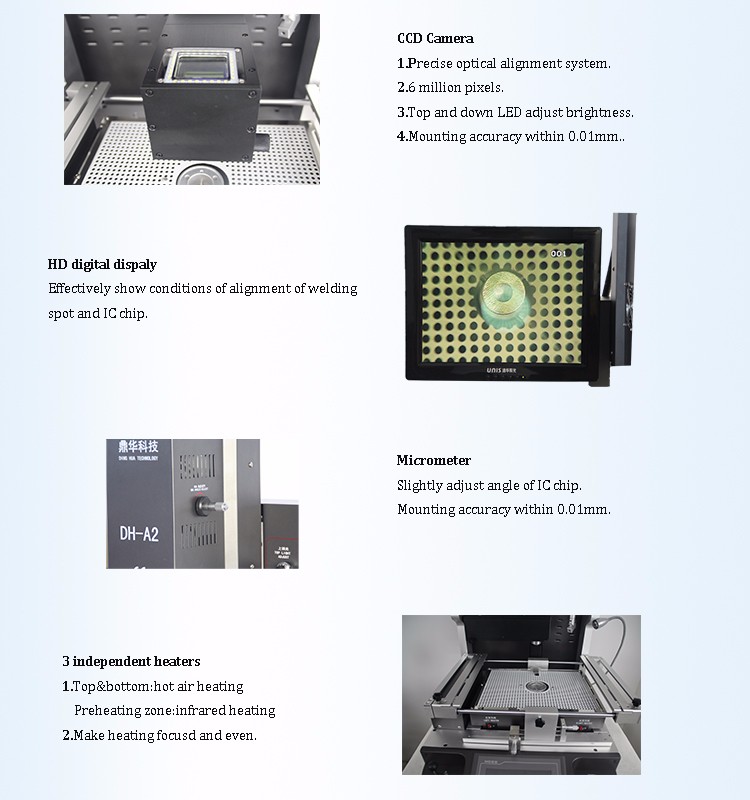

4. Detalji

1.CCD kamera (sustav preciznog optičkog poravnanja);

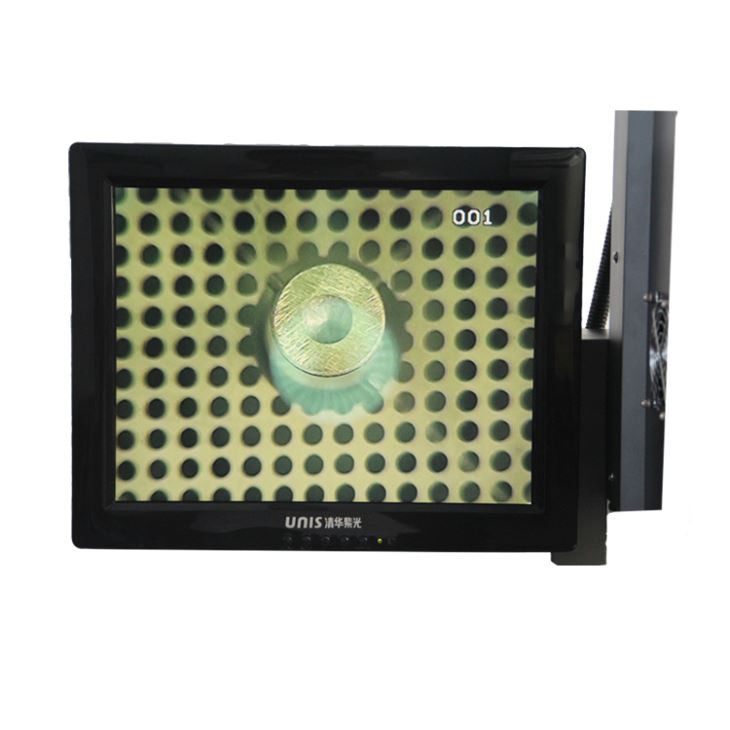

2.HD digitalni zaslon;

3. Mikrometar (podešavanje kuta čipa) ;

4.3 neovisni grijači (vrući zrak i infracrveni);

5. Lasersko pozicioniranje;

6. sučelje HD zaslona osjetljivog na dodir, PLC kontrola;

7. Led prednje svjetlo ;

8. Upravljanje džojstikom.

5. Zašto odabrati naš bga stroj za preradu s 3 zone grijanja s dodirnim zaslonom?



6. Potvrda

Kako bi ponudio kvalitetne proizvode, SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD je prvi prošao UL, E-MARK, CCC, FCC, CE ROHS certifikate. U međuvremenu, kako bi poboljšao i usavršio sustav kvalitete, Dinghua je prošao certifikaciju ISO, GMP, FCCA, C-TPAT na licu mjesta.

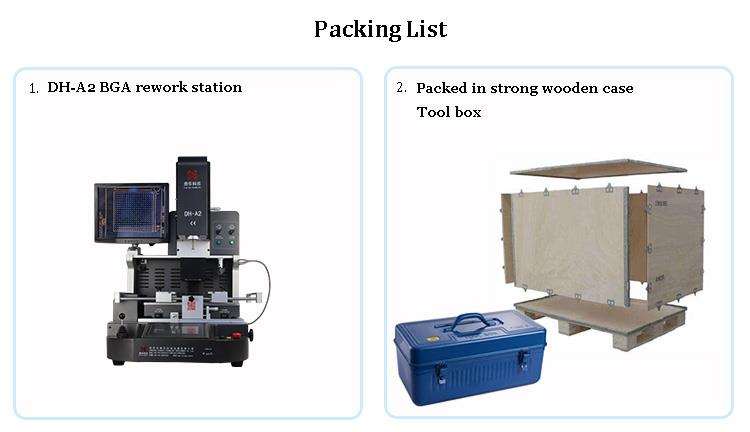

7. Pakiranje i otprema



8. Kontaktirajte nas

Email: john@dh-kc.com

WhatsApp/Wechat/Mob:+86 157 6811 4827

9.Pitanja

• U BGA stroju za preradu, koji su ključni čimbenici visoke stope uspjeha popravka PCB-a i čipova?

A: Optički sustav u boji s funkcijama podijeljenog vida, odvajanja u dvije boje, zumiranja/smanjivanja i mikropodešavanja, opremljen uređajem za otkrivanje aberacija, s autofokusom i upravljanjem softverom

•Kako vaš BGA stroj za preradu jamči precizno poravnanje lemne kuglice na čipu i lemnog spoja na PCB-u?

O: Sustav optičkog vida u boji, s ručnim pomicanjem x-, Y-osi, s podijeljenim svjetlom u dvije boje, zumom in/out i funkcijom finog podešavanja, uključujući uređaj za razlučivanje razlike u boji. Zaslon jasno prikazuje stanje poravnanja lemne kuglice na čipovima i lemnog spoja na PCB-u.

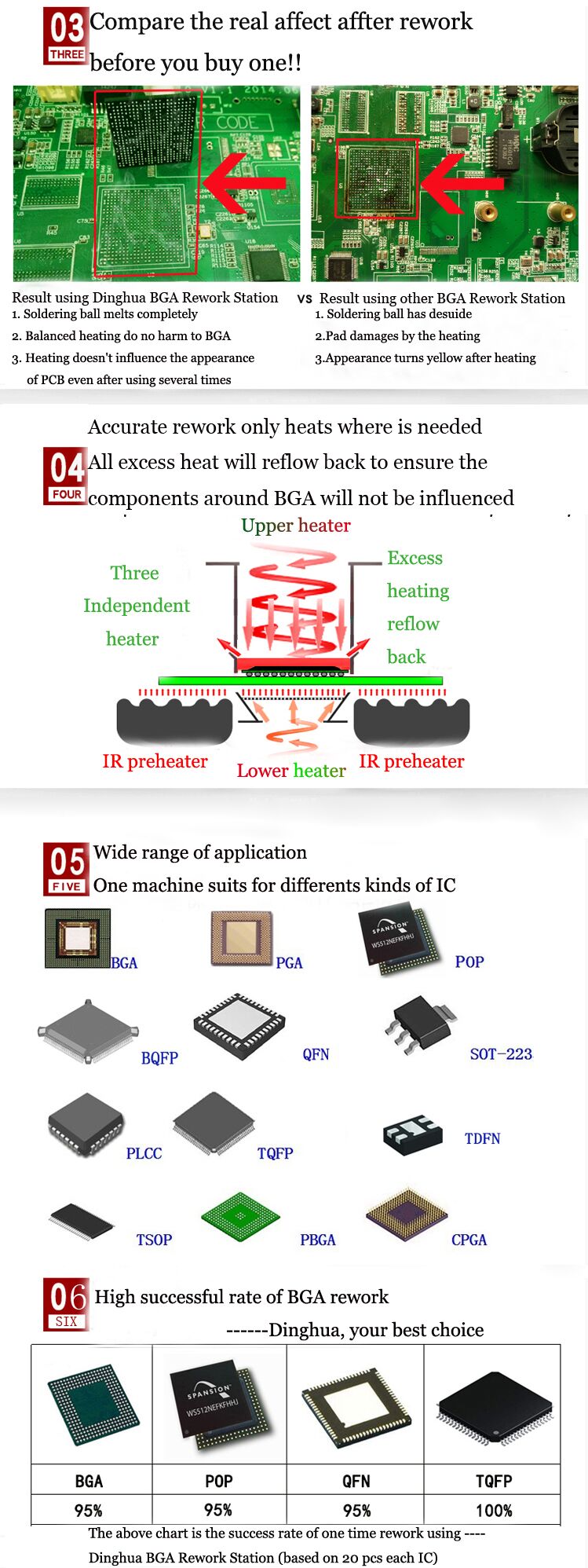

•Koji je princip vrućeg zraka i infracrvenog grijanja vašeg BGA stroja za preradu?

O: Postoje tri neovisna grijača. Gornji vrući zrak + donji vrući zrak + infracrvena platforma za predgrijanje. Vrući zrak ima prednost brzog zagrijavanja i hlađenja. Temperaturu je vrlo lako kontrolirati Dno infracrvenog radi sprječavanja deformacije PCB-a (Opći razlozi deformacije: Velika temperaturna razlika između lokacija PCB-a i ciljnog BGA čipa.) Ovim modelom stroja relativno je lako upravljati i temperatura je lako kontrolirati.
