BGA stanica za lemljenje s dodirnim zaslonom vrućim zrakom



Mi smo proizvođač koji više od 8 godina surađuje s međunarodnim tvrtkama, kao što su Foxconn, Lenovo i Huawei, na području BGA/SMT stanica za preradu. Naše BGA stanice za preradu prodaju se širom svijeta, a imamo agente u zemljama kao što su Iran, SAD, Meksiko, Indija i Vijetnam. Nadamo se da nam se i vi možete pridružiti. Vaše zadovoljstvo uvijek je naša težnja.

Značajke

• Široko se koristi za preradu CPU i GPU čipova na prijenosnim računalima, PS3, PS4, XBOX360 itd.
• Lemljenje, odlemljivanje, uklanjanje i montaža BGA čipova ručnim radom.
• Opremljen gornjim i donjim grijačima toplog zraka i donjom infracrvenom grijaćom pločom.
• Jednostavno sučelje zaslona osjetljivog na dodir za jednostavno rukovanje.
• Podržava preradu BGA, CCGA, QFN, SMD komponenti itd.
• Precizna kontrola temperature s točnošću od ±2 stupnja.
• Vrhunske sigurnosne funkcije, uključujući zaštitu u hitnim slučajevima.

Parametar proizvoda

Ukupna snaga	4800W
Gornji grijač	800W
Donji grijač	2. 1200W, 3. IR grijač 2700W
Vlast	AC220V±10％ 50Hz
Rasvjeta	Tajvansko LED radno svjetlo, podešavanje bilo kojeg kuta.
Način rada	HD zaslon osjetljiv na dodir u stilu ladice, inteligentno sučelje za razgovor, podešavanje digitalnog sustava
Skladištenje	50 000 grupa
Kretanje gornjeg grijača	Desno/lijevo, naprijed/nazad, okretati se slobodno.
Pozicioniranje	Inteligentno pozicioniranje, PCB se može podesiti u smjeru X, Y "Nosač od 5 točaka" + V-utor PCB nosač + univerzalna učvršćenja.
Kontrola temperature	K senzor, zatvorena petlja
Temp točnost	±2 stupnja
Veličina PCB-a	Max 390×400 mm Min 22×22 mm
BGA čip	2x2 mm - 80x80 mm
Minimalni razmak strugotine	0.15 mm
Vanjski temperaturni senzor	1 kom
Dimenzije	610*620*560 mm
Neto težina	40 KG

Značajka proizvoda

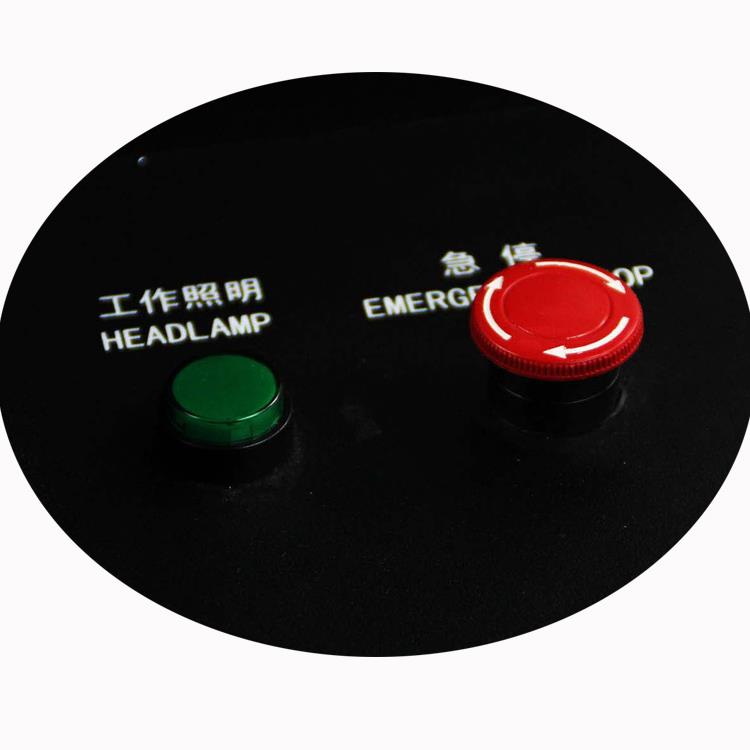

Tipka za hitne slučajeve na stroju, svako hitno stanje, može se pritisnuti, a zatim preraditi BGA

stroj odmah prestaje raditi, a ventilator s poprečnim protokom počinje hladiti PCB/čip i in-

frared područje predgrijavanja.

Tempe senzor može pratiti temperaturu u stvarnom vremenu na čipu, USB 2.0 za učitavanje softvera

ili preuzimanje snimke zaslona itd.

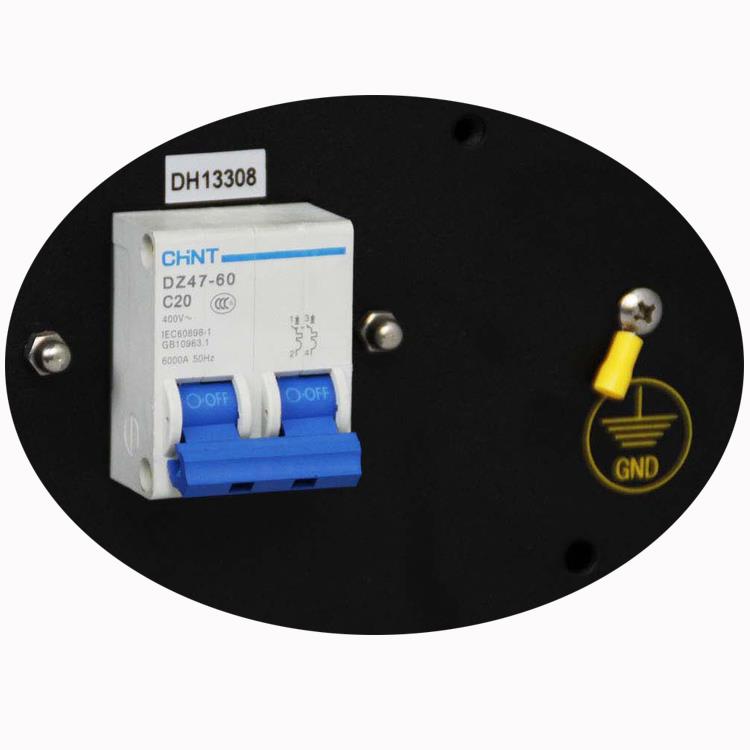

Zračni prekidač, koji će se zaustaviti kada valuta nije normalna (više ili manje), kao što je curenje

struje, kratki spoj, napon napajanja prelazi normalni opseg (+/- 10%).

"GND" za spajanje žice za uzemljenje radi sigurnije tehnologije koja koristi stroj.

Kako radi BGA stanica za lemljenje?

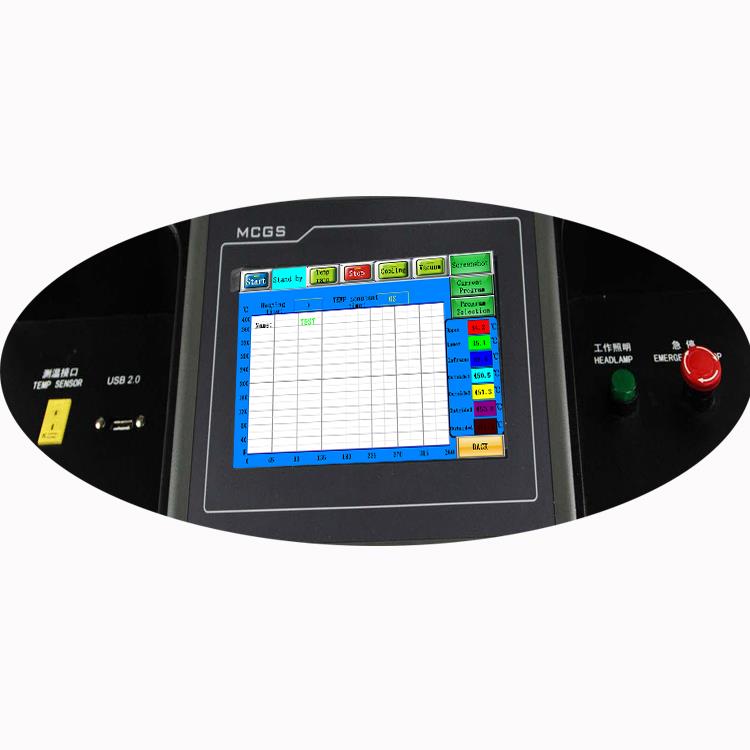

BGA stanica za lemljenje ima uredno i jednostavno sučelje za rukovanje, s jednim priključkom za senzor temperature, USB 2.{1}} priključkom, prekidačem za svjetlo i gumbom za hitne slučajeve. Industrijsko računalo, opremljeno 7-inčnim zaslonom osjetljivim na dodir, može pohraniti do 5000 profila, što vam omogućuje spremanje uspješnih profila za buduću upotrebu.

Kvalifikacija proizvoda BGA stanice za lemljenje s vrućim zrakom osjetljivim na dodir

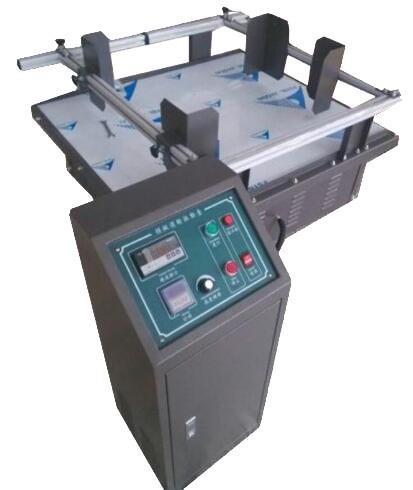

Gornja slika prikazuje simulirani automobilski transportni stroj. Svi naši strojevi podvrgavaju se rigoroznom procesu testiranja: rade neprekidno 3 dana, zatim se podvrgavaju najmanje 24-satnom ispitivanju vibracija. Nakon toga, rade dodatna 24 sata kako bi se identificirali potencijalni problemi i spriječili budući problemi za naše klijente. Do danas smo jedina tvrtka u Kini koja provodi tako temeljita testiranja u ovoj industriji.

FAQ

P: Što je PCB?

A:PCB (printed Circuit Board) izrađen je od slojeva stakloplastike i bakra koji su zalijepljeni zajedno.

P: Mogu li koristiti 110 V za ovaj stroj?

A:Da, stroj može raditi na 110 V, ali molimo da nas unaprijed obavijestite jer će neke komponente možda trebati prilagoditi.

P: Mogu li upotrijebiti odlemljeni čip za ponovno lemljenje na PCB?

A:Da, sve dok osnovna točka ostane netaknuta, čip se može ponovno upotrijebiti nakon ponovnog kuglanja.

P: Kako mogu prepoznati koji čip ima problem?

A:Obično bi vam trebao rendgenski uređaj za dijagnosticiranje problema.



Nekoliko savjeta za popravak: Popravak vodiča i metoda zavarivanja

Prije uporabe bilo koje opreme za zavarivanje, potrebno je poduzeti određene mjere opreza. Provjerite jesu li elektrode opreme očišćene, poravnate i postavljene za odgovarajuću debljinu ploče.

Treba koristiti ispitne uzorke sa sličnim širinama kruga, razmakom, debljinom, završnom obradom površine i konturom. Promatrajte i testirajte kvalitetu zavara, poravnanje, promjenu boje, fuziju i izgled osnovnog materijala u području zavara. Podesite postavke opreme za zavarivanje i ponavljajte dok se ne postigne prihvatljiv rezultat.

Poravnanje zavarene vrpce prema uzorku strujnog kruga treba biti unutar {{0}}.050 mm (0,002"). Snaga spoja zavara trebala bi biti veća od čvrstoće spoja/osnovnog materijala.

Postupak

1. Očistite područje.
2. Odaberite dio Kovar vrpce koji odgovara širini uzorka vodiča koji se popravlja (± {{0}}.050 mm, ili 0,002").
3. Odrežite vrpcu približno 3.0 mm (0.120") dulje od dijela koji se popravlja.
4. Očistite vrpčasti vodič i osnovni materijal oko područja popravka.
5. Postavite i centrirajte vrpcu preko dijela koji treba popraviti, ostavljajući jednake duljine sa svake strane, paralelno s uzorkom kruga.
6. Postavite PC ploču ispod elektroda za zavarivanje tako da elektrode pritisnu područje popravka.
7. Držite vrpcu na mjestu s preciznom pincetom dok se zavarivanje ne završi. Zavarite na mjestu koristeći postavke temeljene na prihvaćenim ispitnim uzorcima.
8. Očistite područje.
9. Pažljivo pregledajte spoj za kvalitetu zavara i poravnanje.
10. Ako je potrebno, nanesite malu količinu topitelja i pokositrite cijelo područje lemom.
11. Ponovno očistite područje.

Ako je potrebno, premažite popravljeno područje epoksidom.
