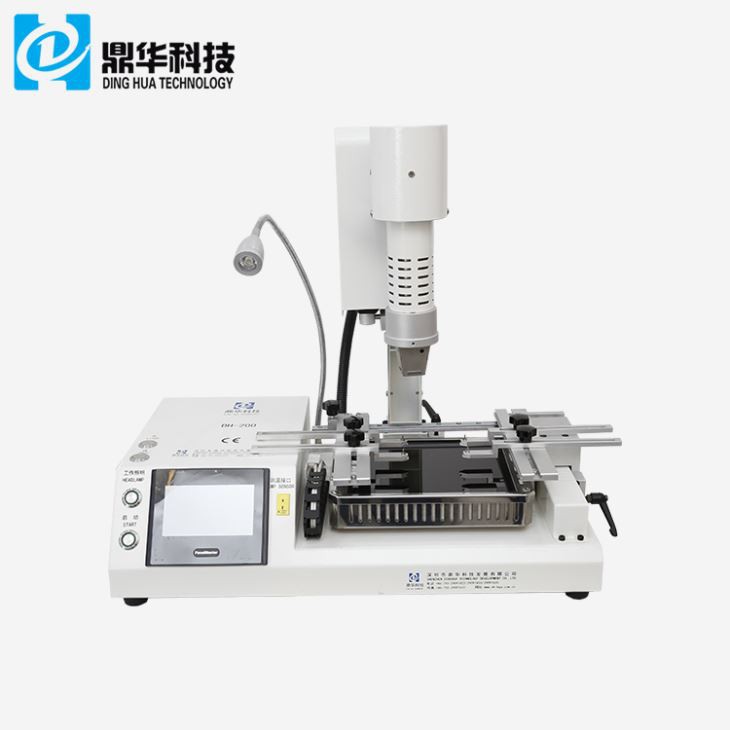

2 zone grijanja BGA lemilica s dodirnim zaslonom

                                   2 zone grijanja BGA lemilica s dodirnim zaslonom



1. Predstavljanje proizvoda

﹡ Široko se koristi u popravku razine čipova u mobilnim telefonima, računalima, prijenosnim računalima, TV-ima, Xboxu one, PS4, kontrolnim pločama itd.

﹡ sučelje prilagođeno korisniku s HD dodirnim zaslonom, jednostavno rukovanje

﹡ Područje infracrvenog predgrijanja prekriveno staklokeramičkom pločom otpornom na visoke temperature

﹡ upravljački program koračnog motora za gornji grijač, kojim se upravlja gumbom

﹡ Može postaviti 8 segmenata rastuće temperature/konstantno vrijeme/nagib porasta temperature



2. Specifikacije proizvoda



1	Ukupna snaga	2300W
2	3 neovisna grijača	Gornji topli zrak 450 W, donje infracrveno predgrijanje 1800 W
3	Napon	AC220V±10% 50/60Hz
4	Električni dijelovi	upravljačka ploča s dodirnim zaslonom + inteligentna kontrola temperature visoke preciznosti modul + driver koračnog motora
5	Kontrola temperature	K-senzor zatvorene petlje + PID automatska kompenzacija temperature + temperaturni modul, točnost temperature unutar ±2 stupnja.
6	PCB pozicioniranje	Nosač s V-utorom + univerzalno učvršćenje
7	Primjenjiva veličina PCB-a	Max 350x280mm Min 22x22mm
8	Primjenjiva veličina BGA	2x2mm~80x80mm
9	Dimenzije	500x550x650mm (D*Š*V)
10	Neto težina	16 kg

3. Snaga proizvoda i primjena

Prednosti DH-200:

(1) Visokoprecizna kontrola temperature, neće dovesti do nultog zavarivanja ili spojenog zavarivanja.

(2) Super visoka stopa uspješnosti popravka, zbog visoke preciznosti kontrole temperature i preciznog sustava optičkog poravnanja.

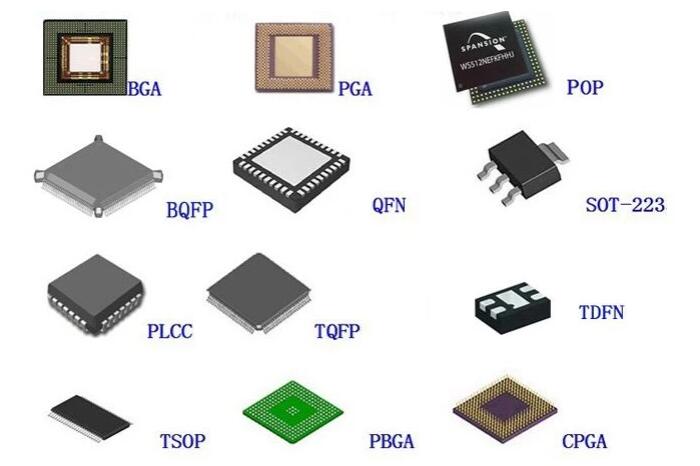

Širok raspon primjene: može preraditi BGA, PGA, POP, BQFP, QFN, SOT- 223, PLCC, TQFP, TDFN, TSOP, PBGA,

CPGA, LED čip u matičnim pločama elektroničkih proizvoda. Stopa uspješnosti popravka 99%.



4.  Pojedinosti o proizvodu

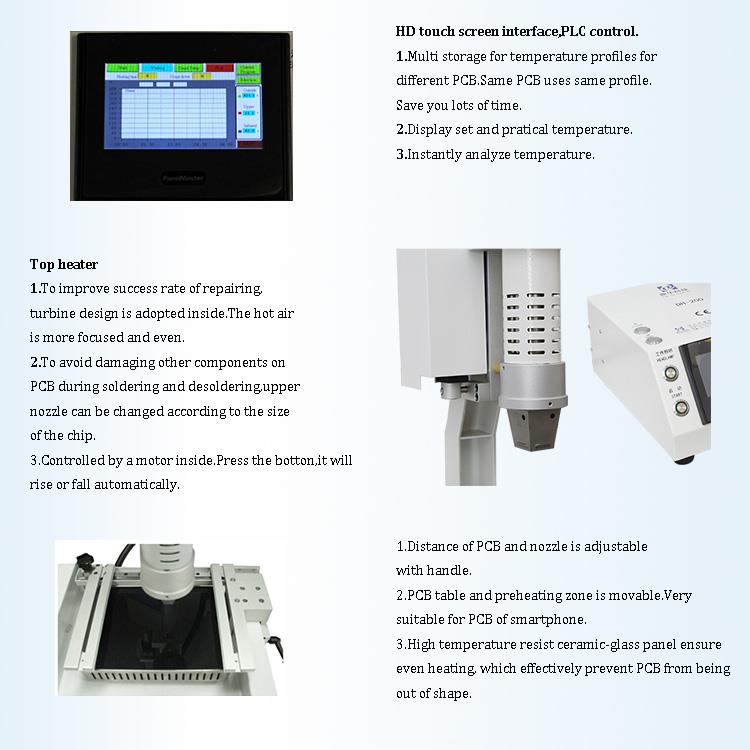

HD zaslon osjetljiv na dodir, inteligentna kontrola računala

• Dizajn gornjeg grijača
• 2 neovisna grijača

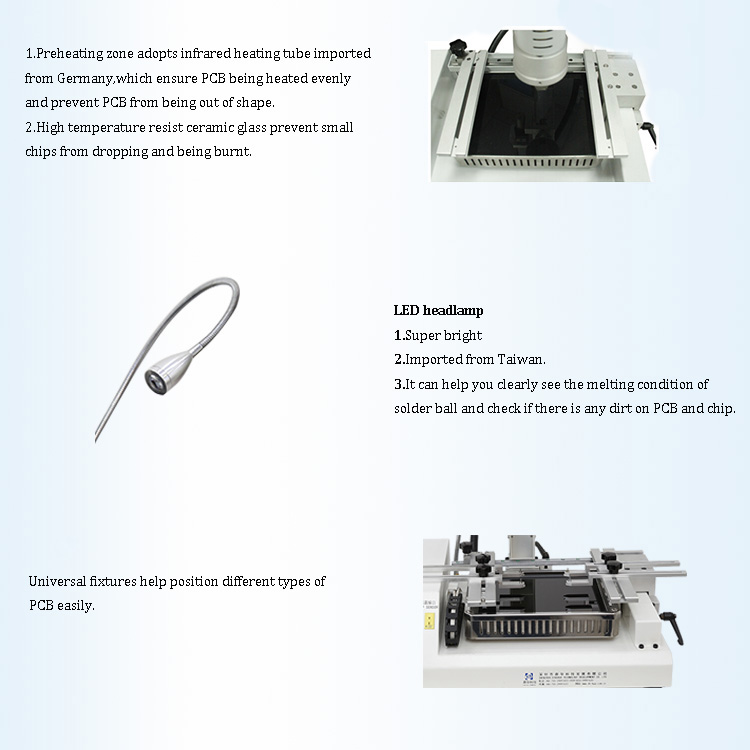

• Predgrijavanje IR cijevi, prekriveno staklokeramičkom pločom otpornom na visoke temperature, zagrijava ravnomjernije
• led radno svjetlo
• više načina za PCBA pozicioniranje

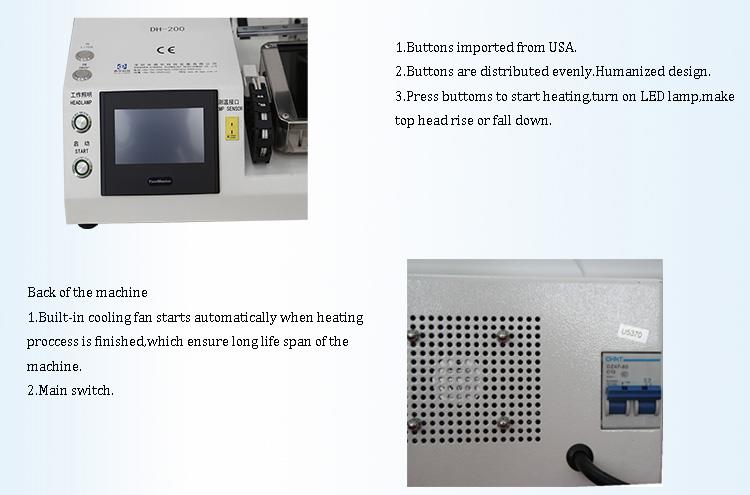

• visokokvalitetno dugme
• snažan ventilator za hlađenje





5.Kvalifikacije proizvoda





6.Naše usluge

Sve naše BGA stanice za preradu su pakirane sigurno za transport.





Naše usluge

1. Na vaš upit će biti odgovoreno u roku od 24 sata;
2. Ponudite besplatne rezervne dijelove i servis unutar jedne godine jamstva, ali sve ostale relativne troškove treba snositi kupac;
3. Dajte VELIKI popust AGENTIMA kako biste osigurali profit agenata.



Dinghua BGA stanica za preradu jamstvo:

1. Nabavite najnoviju, najtopliju i najkvalitetniju moguću robu.

2. Ponudite najkonkurentniju cijenu.



7. FAQ

*Uvjeti plaćanja?

T/T: 50% depozita, stanje prije otpreme

Western Union

Paypal

Aliexpress

Escrow

*Obuka i jamstvo?

Doživotna besplatna obuka za rad i održavanje.

Jamstvo: jednogodišnje jamstvo. 1. godina je besplatna, SAMO troškovi rezervnih dijelova naplaćuju se nakon 1. godine.

Na upit bi se odgovorilo u roku od 24 sata, 7 dana/tjedan.

Obuka i jamstvo mogu biti iz inozemnog lokalnog ureda ili izravno iz ureda Shenzhen Dinghua.



8. Više o tome:

Sigurnosne mjere predostrožnosti stanice za preradu

1. Nemojte koristiti ventilatore ili druge uređaje izravno na kosu stanice za popravak dok radi, inače će to dovesti do negativne diferencijalne grijaće površine ploče.
2. Kada je uključena, visokotemperaturna zona grijanja ne može biti u izravnom kontaktu s objektom, može uzrokovati požar ili eksploziju, a PCB treba staviti na police za podršku PCB-a.
3. Nemojte tresti stanicu za preradu, već je lagano pomičite
4. Ne dirajte područje s visokom temperaturom, inače će izgorjeti
5. Kada je uključen, nemojte koristiti zapaljivi sprej, tekućinu ili zapaljivi plin u blizini stanice za popravak.
6. Ne pokušavajte modificirati stanicu za preradu jer će u suprotnom izazvati požar ili električni udar.
7. Električna kutija ima komponente visokog napona, ne pokušavajte rastaviti
8. Ako metalni predmeti ili tekućine padnu u stanicu za popravak dok radi, odmah isključite struju, izvucite kabel za napajanje dok se mašina ne ohladi, a zatim potpuno uklonite smeće, prljavštinu; ako je ostala prljavština, nakon ponovnog pokretanja osjeća se miris.
9. U slučaju nenormalnog zagrijavanja ili pušenja, odmah isključite napajanje i obavijestite tehničku službu za popravak. Treba odspojiti žice između električnih kutija i dijelova stroja i mora držati utikač, inače dovodi do lošeg kontakta i ne radi.
10. Imajte na umu da stanica za popravak ne smije pritiskati ili gaziti preko druge električne opreme ili električnih vodova ili komunikacijskog kabela, jer može uzrokovati kvar uređaja ili uzrokovati požar ili strujni udar.
11. Prije uporabe stanice za preradu morate pažljivo pročitati ovaj priručnik



Instalacija BGA stanice za preradu

Kako bi se osigurao korisni vijek BGA stanice za preradu, potrebno je instalirati stanicu za popravak

ispuniti sljedeće zahtjeve:

1. Dalje od zapaljivih i eksplozivnih materijala
2. Ne prskajte vodu ili druge tekućine
3. Dobro prozračeno, hladno mjesto
4. Stabilna, ravna područja manje osjetljiva na vibracije
5. Stavite manje prašine
6. Zabranite stavljanje teških predmeta na vrh upravljačke kutije
7. Bez utjecaja klima uređaja, grijača i ventilatora
8. Rezervirano za 30 cm za pomicanje i rotiranje oko gornjeg dijela stražnje stanice za preradu.
