BGA sustav za doradu Stroj za popravak računala

Optičko poravnanje - prikaz prizme i LED osvjetljenje usvajaju se putem optičkog modula za podešavanje distribucije svjetlosnog polja tako da se slika malog čipa prikazuje na zaslonu kako bi se postiglo optičko poravnanje i popravak. Govoriti o neoptičkom poravnanju znači poravnati BGA s linijom PCB zaslona i usmjeriti golim okom kako bi se postigao popravak poravnanja.

Inteligentna radna oprema za vizualno poravnavanje, zavarivanje i rastavljanje BGA elemenata različitih veličina može učinkovito poboljšati produktivnost stope popravka i uvelike smanjiti troškove.

Trenutačno postoje tri načina grijanja u sustavu popravka: vrući zrak prema gore + infracrveno prema dolje, infracrveno prema gore i dolje i vrući zrak prema gore i dolje. Za sada nema konačnog zaključka koji je način najbolji. Neki od principa proizvodnje gornjeg vrućeg zraka su ventilatori, neki su zračne pumpe, a potonji je relativno bolji. Trenutačno je infracrveno grijanje uglavnom daleko infracrveno, jer je duljina dalekog infracrvenog vala nevidljiva svjetlost, nije osjetljiva na boju, u osnovi iste apsorpcije i indeksa loma različitih tvari, pa je bolje od infracrvenog grijanja. Neka vrsta lemljenja vrućim zrakom, dno PCB-a mora se moći zagrijati. Svrha ovog zagrijavanja je izbjeći savijanje i deformacije uzrokovane jednostranim zagrijavanjem PCB-a i skratiti vrijeme topljenja paste za lemljenje. Ovo donje grijanje je posebno važno za BGA preradu ploča velikih dimenzija. Neka vrsta Postoje tri načina grijanja na dnu BGA opreme za popravak: jedan je grijanje vrućim zrakom, drugi je infracrveno grijanje, a treći je vrući zrak + infracrveno grijanje. Prednost grijanja toplim zrakom je ravnomjerno zagrijavanje, što se preporučuje za opći postupak popravka. Nedostatak infracrvenog grijanja je neravnomjerno zagrijavanje PCB-a. Sada, vrući zrak + infracrveno je

naširoko korišten u Kini.

Kontrola instrumenata, niska stopa popravka, BGA čip koji se lako spaljuje, posebno BGA bez olova. U usporedbi s nekim vrhunskim stolovima za popravak, postoji PLC kontrola i potpuna računalna kontrola.

Odaberite dobru mlaznicu za povrat vrućeg zraka. Mlaznica za povrat vrućeg zraka spada u beskontaktno grijanje. Tijekom zagrijavanja, lem svakog lemnog spoja na BGA se istovremeno topi strujanjem zraka visoke temperature. Može osigurati stabilnu temperaturu okoline u cijelom procesu refluksa i zaštititi susjedne uređaje od oštećenja konvektivnim vrućim zrakom. Uspjeh ovisi o ravnomjernosti raspodjele topline na pakiranju i PCB podlozi, bez puhanja ili pomicanja komponenti u reflow-u. Vrsta Temperatura otpornosti na toplinu većine poluvodičkih uređaja u procesu popravka BGA je 240. C ~ 600. C. Za sustav popravka BGA, kontrola temperature zagrijavanja i jednolikosti je vrlo važna. U slučaju popravka prijenos topline konvekcijom uključuje ispuhivanje zagrijanog zraka kroz mlaznicu koja ima isti oblik kao element. Protok zraka je dinamičan, uključujući laminarni učinak, područje visokog i niskog tlaka i brzinu cirkulacije. Kada se ti fizički učinci kombiniraju s apsorpcijom i distribucijom topline, jasno je da je konstrukcija mlaznica toplog zraka za lokalno grijanje, kao i ispravan popravak BGA, složen zadatak. Svaka fluktuacija tlaka ili problem s izvorom komprimiranog zraka ili pumpom koju zahtijeva sustav vrućeg zraka bitno će smanjiti performanse stroja.

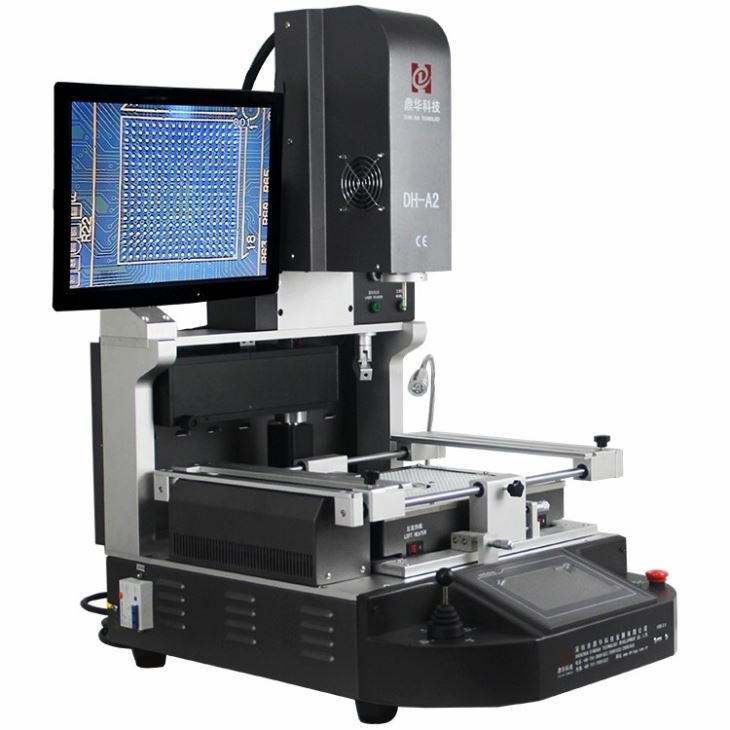

Efektivno vrijeme: DH-A2 proizvodi Shenzhen Dinghua Technology Development CO, Ltd. Veliko dno korisnog modela koristi infracrveno grijanje, koje se sastoji od šest grupa infracrvenih grijaćih cijevi; malo dno usvaja infracrveno grijanje vjetra; gornji dio prihvaća grijanje toplim zrakom, koji se sastoji od skupine namota grijaće žice i visokotlačne plinske cijevi. Upravljački sustav usvaja PLC način rada, koji može pohraniti 200 temperaturnih krivulja.
