PCB rendgenski stroj
PCB rendgenski stroj ne pregledava samo PCB s komponentama, kao što su IC, BGA, QFN
ali i senzor, induktor i kablovi itd.
Opis
Opis proizvoda
Značajke rendgenskog pregleda:
- Platforma za utovar može se kretati u smjeru X, Y Platforma za utovar može se kretati u smjeru X, Y.
- Detektor slike - Lako uočljive nedostatke proizvoda, kao što je zavarivanje s nedostatkom BGA, limenka s otvorom itd.
-
Izvor X-zraka - Japan Hamamatsu (hamamatsu) zatvorena svjetlosna cijev, dug životni vijek, bez održavanja.
-
X-zrake primaju HD digitalni ravni panel detektor.
-
Vizualizacija automatskog navigacijskog prozora - Jednostavan za rukovanje, brzo pronalaženje ciljne lokacije detekcije
-
Postupak otkrivanja koji se može uređivati - Pogodan za masovno automatsko otkrivanje, poboljšava učinkovitost, automatski
detekcija NG proizvoda -
MWS/ERP sustav - Prilagodljiv pristup za jednostavno upravljanje
Parametar proizvoda
Parametri PCB rendgenskog stroja
X-zrake su elektromagnetski valovi koji mogu prodrijeti kroz neprozirne predmete kao što su drvo, karton, koža i metal. PCB rendgenski uređaj prikazuje slike različitih boja na ekranu na temelju apsorpcije rendgenskih zraka od strane objekta kako bi otkrio nedostatke u elektroničkim komponentama, PCB pločama i zavarivanju
|
Napajanje |
AC110~220V 10A |
Nazivna snaga |
1,7 KW |
|
Inspekcijski model |
Izvan mreže |
Otvorena vrata |
Priručnik |
|
Rendgenske svjetlosne cijevi |
Zatvoreno |
svjetlosne cijevi valuta |
200ɥA |
|
svjetlosne cijevi Napon |
90KV |
svjetlosne cijevi Fokus |
3-5hm |
|
Hlađenje |
Hlađenje vjetrom |
Povećanje geometrije |
300 puta |
|
Detektor Novo |
tipa TFT |
Tolerancija na zračenje |
10000Gy |
|
Učinkovito područje snimanja |
130 × 130 mm |
Razina zaštite |
lP65 |
|
Pixel matrica |
1536 ×1536 |
Dimenzija |
176 ×176 ×47 |
|
Veličina piksela |
85µm |
Prostorna rezolucija |
5,8 lp/mm |
|
Dimenzija |
1100 × 1200 × 2100 mm |
Težina cca |
1400 kg |
Primjena proizvoda
Stroj za rendgenski pregled PCB-a može detektirati BGA, CSP, Flip Chip, LED, osigurač, diodu, senzore, PCB praznine,
otpornik, kondenzator, tranzistor induktora i aluminijski dijelovi, plastični kalupi i zrakoplovni dijelovi:
Svjetlo
Šarka za kovanje
Kompatikator.

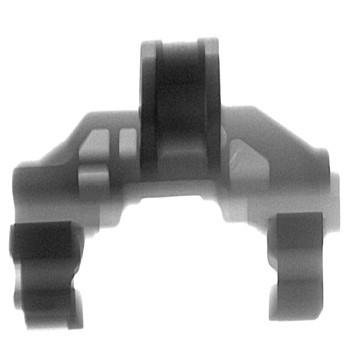

Dio kovanja
Mjehurići zraka za lemljenje LED dioda
IC glod žica
Induktor
Dijelovi mobitela
Jamstvo sigurnosti
Sigurnosno jamstvo stroja za rendgensku inspekciju:
Strojevi za rendgenski pregled igraju ključnu ulogu u osiguravanju sigurnosti brojnih industrija kao što su
automobilskoj, farmaceutskoj i komunikacijskoj industriji. Ovi su strojevi dizajnirani za otkrivanje kvarova u
proizvoda koji mogu predstavljati opasnost za potrošače.
Međutim, važno je osigurati da je uporaba rendgenskih strojeva za pregled sigurna i za operatere i za
proizvode koji se pregledavaju. Zato je sigurnost od zračenja glavni prioritet kada je riječ o korištenju X-zraka
strojevi za pregled.
Kako bi zajamčili sigurnost radijacije, proizvođači strojeva za rendgensku inspekciju slijede stroge smjernice i propise
postavljaju organizacije kao što su Međunarodna agencija za atomsku energiju (IAEA) i Međunarodna elektrotehnička organizacija
Komisije (IEC).
Na primjer, strojevi za rendgenski pregled dizajnirani su sa zaštitom i sigurnosnim blokadama kako bi se zračenje svelo na minimum
izlaganje(Razina X-zračenja<1μSv/h.). Operateri ne moraju nositi zaštitnu opremu kao što su olovne pregače
i naočale za daljnje smanjenje izloženosti, jer je smanjena.
PCB rendgenski uređaj
Kako koristiti PCB rendgenski uređaj:
