IR & hot-air za hibridno grijanje što je mnogo bolje za veliku (više od 100 * 100 mm) matičnu ploču koja se lemi, desolderira i zagrijava, široko se koristi u tvornicama, laboratorijima i servisima itd.

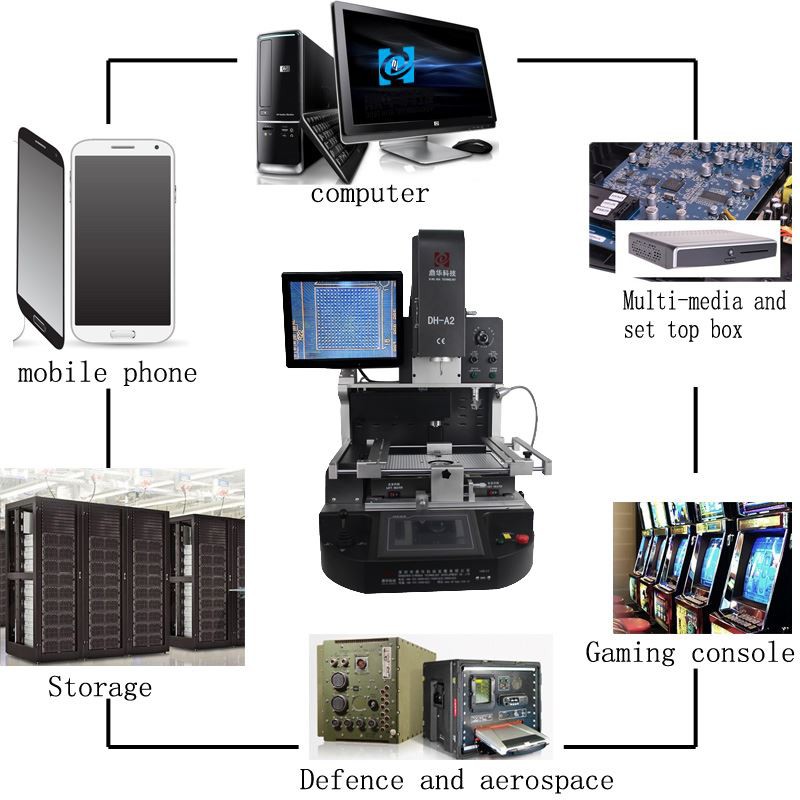

1.Primjena BGA stroja infracrvene stanice za lemljenje za prijenosno računalo

Za lemljenje, reball, desolder drugačiju vrstu čipsa:

BGA, PGA, POP, BQFP, QFN,SOT223,PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED čipovi i tako dalje.

2. Značajke proizvoda infracrvene stanice za lemljenje BGA stroja za prijenosno računalo

* Stabilan i dug životni vijek (dizajniran za 15 godina korištenja)

* Može popraviti različite matične ploče s visokom uspješnom brzinom

* Strogo kontrolirajte temperaturu grijanja i hlađenja

* Optički sustav poravnanja: precizna montaža unutar 0,01 mm

* Jednostavan za rad. Svatko ga može naučiti koristiti za 30 minuta. Nije potrebna posebna vještina.

3. SpecifikacijaInfracrvena stanica za lemljenje BGA stroj za prijenosno računalo

4. Pojedinosti oInfracrvena stanica za lemljenje BGA stroj za prijenosno računalo

1. Gornji vrući zrak i vakuumski odojak ugrađeni zajedno, koji prikladno skuplja čip / komponentu zaUsklađivanja.

2. Optički CCD s podijeljenom vizijom za te točkice na čipu u odnosu na matičnu ploču na slici na zaslonu monitora.

3. Zaslon zaslona za čip (BGA, IC, POP i SMT itd.) u odnosu na usklađene točkice matične ploče poravnateprije lemljenja.

4. 3 zone grijanja, gornje zone zagrijavanja na vrući zrak, niži vrući zrak i IR pregrijavanje, koje se mogu koristiti za male matične ploče iPhonea, također, sve do glavnih ploča računalne ann TV itd.

5. Zona predgrijavanja IR-a prekrivena čeličnom mrežom, što grijaće elemente čini ravnomjernim i sigurnijim.

6. Sučelje rada za podešavanje vremena i temperature, temperaturni profili mogu se pohraniti čak 50.000 skupina.

5. Zašto odabrati našu infracrvenu stanicu za lemljenje BGA stroj za prijenosno računalo?

6. Potvrda o infracrvenoj stanici za lemljenje BGA stroj za prijenosno računalo

UL, E-MARK, CCC, FCC, CE ROHS certifikati. U međuvremenu, kako bi poboljšala i usavršila sustav kvalitete, Dinghua je prošla ISO, GMP, FCCA, C-TPAT certifikaciju revizije na licu mjesta.

7. Pakiranje i isporuka infracrvene stanice za lemljenje BGA stroja za prijenosno računalo

8. Pošiljka za BGA prerađenu stanicu

DHL, TNT, FEDEX, SF, Pomorski prijevoz i druge posebne linije itd. Ako želite još jedan termin dostave, recite nam.

Mi ćemo vas podržati.

9. Uvjeti plaćanja

Bankovni prijenos, Western Union, kreditna kartica.

Molim vas, recite nam ako vam je potrebna druga podrška.

10. Vodič za rad za BGA prerađenu stanicu DH-A2

11. Relevantno znanje za automatski reballing infracrveni BGA stroj za popravak

                             Osnovno znanje O BGA servisnoj stanici

1.Princip zajedničkog sustava za popravak SMD-a s vrućim zrakom je: korištenje vrlo finog protoka vrućeg zraka za skupljanje na iglama i jastučićima SMD-a za topljenje spojeva lemljenja ili preradu paste za lemljenje kako bi se dovršila funkcija rastavljanja ili zavarivanja. Vakuumski mehanički uređaj opremljen oprugom i gumenom mlaznicom za usisavanje koristi se u isto vrijeme za rastavljanje. Kada se sva mjesta za zavarivanje rastope, SMD uređaj se nježno usisava. Vrući protok zraka sustava za popravak SMD-a na vrući zrak ostvaruje se zamjenjivim mlaznicama za vrući zrak različitih veličina. Budući da protok vrućeg zraka izlazi iz periferije glave grijanja, neće oštetiti SMD, podlogu ili okolne komponente, a SMD je lako rastaviti ili zavariti.

Razlika sustava popravka različitih proizvođača uglavnom je posljedica različitih izvora grijanja ili različitih načina toplog protoka zraka. Neke mlaznice čine vrući protok zraka oko i na dnu SMD uređaja, a neke mlaznice samo prskaju vrući zrak iznad SMD-a. Sa stajališta zaštitnih uređaja, bolje je odabrati protok zraka oko i na dnu SMD uređaja. Kako bi se spriječila warpage PCB-a, potrebno je odabrati sustav popravka s funkcijom predgrijavanja na dnu PCB-a.

Budući da su spojevi lemljenja BGA nevidljivi na dnu uređaja, sustav prerade mora biti opremljen sustavom za cijepanje svjetlosti (ili optičkim sustavom za odraz dna) prilikom ponovnog zavarivanja BGA, kako bi se osiguralo točno poravnanje prilikom ugradnje BGA. Na primjer, Dinghua Technology, DH-A2, DH-A5 i DH-A6 itd.

2.BGA koraci popravka

Koraci popravka BGA u osnovi su isti kao i tradicionalni koraci popravka SMD-a. Konkretni koraci su sljedeći:

1. Uklonite BGA

(1) postavite površinsku montažnu ploču koja se rastavlja na radni stol sustava za preradu.

(2) odaberite kvadratnu mlaznicu za vrući zrak koja odgovara veličini uređaja i ugradite mlaznicu za vrući zrak na spojnu šipku gornjeg grijača. Obratite pažnju na stabilnu instalaciju

(3) zakopčajte mlaznicu za vrući zrak na uređaju i obratite pozornost na ujednačenu udaljenost oko uređaja. Ako oko uređaja postoje elementi koji utječu na rad mlaznice za vrući zrak, prvo uklonite te elemente, a zatim ih zavarite natrag nakon popravka.

(4) odaberite usisnu čašu (mlaznicu) prikladnu za rastavljanje uređaja za rastavljanje uređaja za usisavanje vakuumskog negativnog tlaka, spustite gornju površinu usisne čaše kako biste stupili u kontakt s uređajem i uključite prekidač vakuumske pumpe.

(5) Pri podešavanju krivulje temperature rastavljanja treba napomenuti da krivulja temperature rastavljanja mora biti postavljena u skladu s veličinom uređaja, debljinom PCB-a i drugim specifičnim uvjetima. U usporedbi s tradicionalnim SMD-om, temperatura rastavljanja BGA je oko 150 °C viša.

(6) uključite snagu grijanja i prilagodite volumen vrućeg zraka.

(7) kada se lemljenje potpuno otopi, vakuumska pipeta apsorbira uređaj.

(8) podignite mlaznicu za vrući zrak, zatvorite prekidač vakuumske pumpe i uhvatite rastavljeni uređaj.

2. Uklonite zaostalo lemljenje na PCB jastučiću i očistite ovo područje

(1) Očistite i izravnajte preostalo lemljenje PCB jastučića s lemljenjem te za čišćenje koristite neželjeni pleteni remen i ravnu glavu lemljenja u obliku lopate. Obratite pažnju da tijekom rada ne oštetite jastučić i masku za lemljenje.

(2) očistite ostatke toka sredstvom za čišćenje kao što su izopropanol ili etanol.

3. Liječenje odvlaživanja

Budući da je PBGA osjetljiva na vlagu, potrebno je provjeriti je li uređaj prigušen prije montaže i odvlažiti prigušeni uređaj.

(1) Metode i zahtjevi za liječenje odvlaživanja zraka:

Nakon raspakiranja provjerite karticu zaslona vlažnosti pričvršćenu na paket. Kada je navedena vlažnost veća od 20% (očitava se kada je 23 °C ± 5 °C), to znači da je uređaj prigušen i da uređaj treba odvlažiti prije ugradnje. Odvlaživanje se može provesti u električnoj pećnici za sušenje eksplozije i peći 12-20h na 125 ± °C.

(2) mjere opreza za odvlaživanje odvlaživanja:

(a) uređaj se slaže u antistatičku plastičnu posudu otpornu na visoke temperature (veću od 150 °C) za pečenje.

(b) pećnica mora biti dobro uzemljena, a zglob operatera opremljen je antistatičkom narukvicom s dobrim uzemljenjem.
