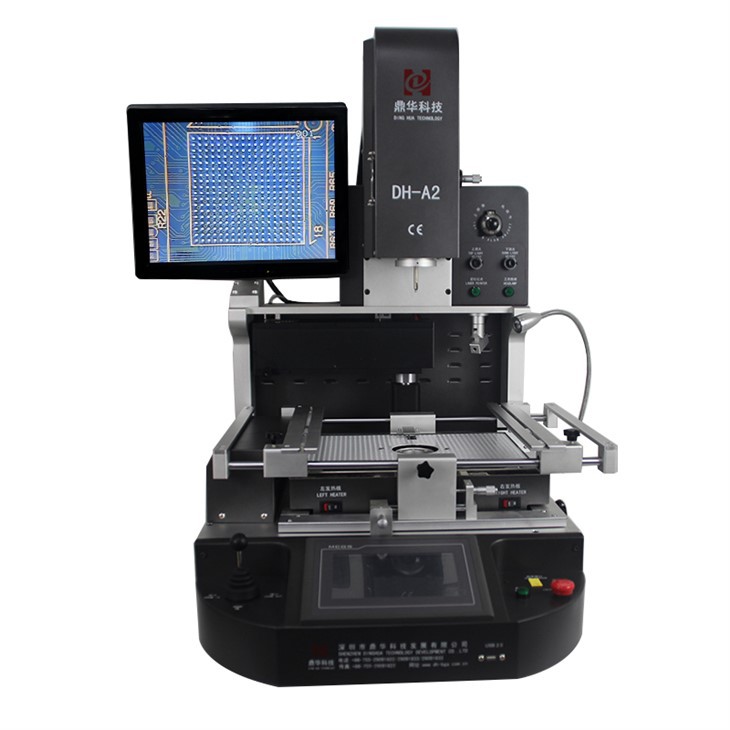

Stanica za popravak telefona PS3 BGA
◆ Napredne značajke
① Gornji protok vrućeg zraka je podesiv, kako bi se zadovoljila potreba bilo kojeg čipsa.
② Automatsko odlemljivanje, montaža i lemljenje.
③ Ugrađeno infracrveno lasersko pozicioniranje, pomaže u brzom pozicioniranju PCB-a.
④ Dizajn gornje grijaće glave i montažne glave 2 u 1.
⑤ Montažna glava s ugrađenim uređajem za ispitivanje tlaka, za zaštitu PCB-a od lomljenja.
⑥ ugrađeni vakuum u montažnoj glavi automatski preuzima BGA čip nakon dovršetka odlemljivanja.
Opis
Stanica za popravak telefona PS3 BGA
Sažetak značajki

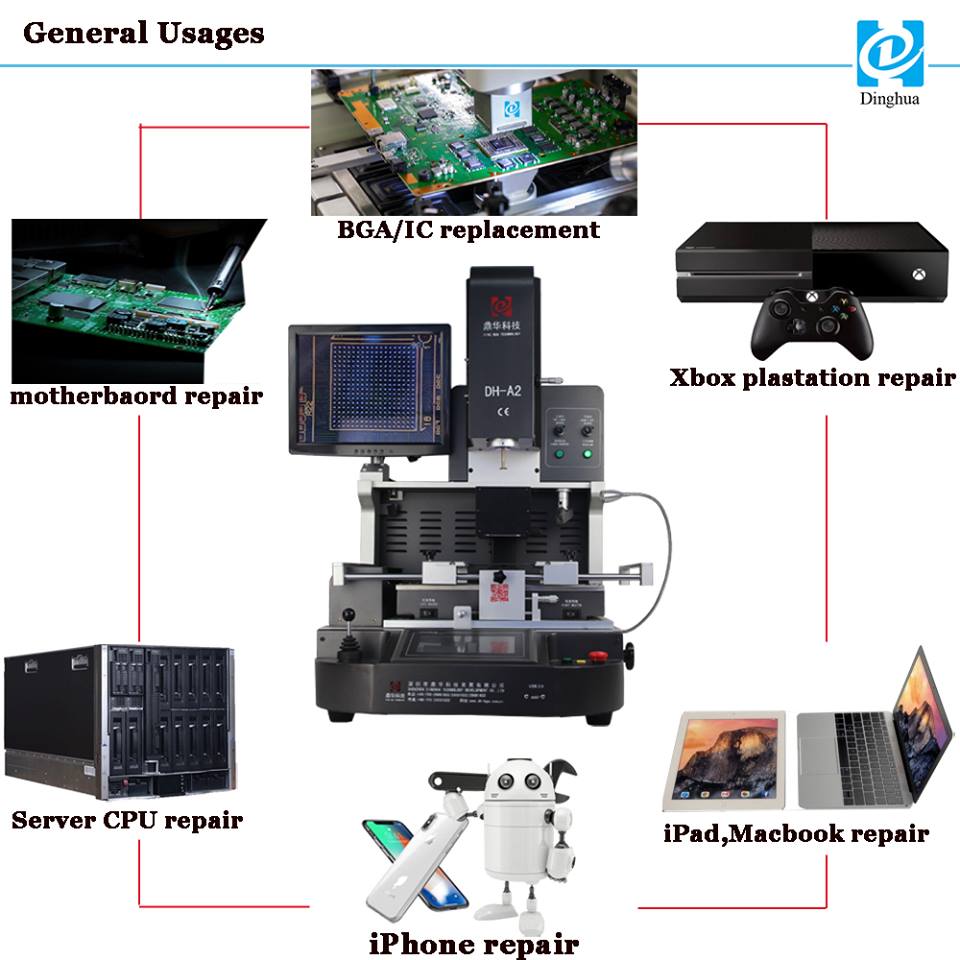

☞ Često se koristi u popravku razine čipova u prijenosnim računalima, PS3, PS4, XBOX360, mobilnim telefonima, računalima, TV-u,
upravljačke ploče itd.
☞ Preradite BGA, CCGA, QFN, CSP, LGA, SMD, LED itd.
☞ Automatsko odlemljivanje, montaža i lemljenje, automatsko uzimanje čipa po završetku odlemljivanja.
☞ HD CCD sustav optičkog poravnanja za preciznu montažu BGA i komponenti.
☞ BGA točnost montaže unutar 0.01 mm, stopa uspješnosti popravka 99,9%.
☞ Lasersko pozicioniranje za brzo pozicioniranje BGA čipa i matične ploče.
☞ Vrhunske sigurnosne funkcije, sa zaštitom u hitnim slučajevima.
☞ Jednostavan rad, višenamjenski ergonomski sustav.
|
Ne. |
Tehnički podaci | Opis |
|
1 |
Ukupna snaga |
5300w |
|
2 |
3 neovisna grijača |
Gornji vrući zrak 1200 W, donji vrući zrak 1200 W, donje infracrveno predgrijanje 2700 W |
|
3 |
Napon |
AC220V±10% 50/60Hz |
|
4 |
Električni dijelovi |
Zaslon osjetljiv na dodir od 7'' + inteligentni modul za kontrolu temperature visoke preciznosti + pokretački program koračnog motora + PLC + LCD zaslon + optički CCD sustav visoke rezolucije + lasersko pozicioniranje |
|
5 |
Kontrola temperature |
K-senzor zatvorene petlje + PID automatska kompenzacija temperature + modul temperature, točnost temperature unutar ±2 stupnja. |
|
6 |
PCB pozicioniranje |
V-utor + univerzalno učvršćenje + pomična PCB polica |
|
7 |
Primjenjiva veličina PCB-a |
Maks. 370x410 mm Min. 22x22 mm |
|
8 |
Primjenjiva veličina BGA |
2x2mm~80x80mm |
|
9 |
Dimenzije |
600x700x850mm (D*Š*V) |
|
10 |
Neto težina |
70 kg |
Pakiranje i dostava
Neke vještine za popravak igraće konzole:
-
Na što treba obratiti pozornost prilikom prvog popravka proizvoda igraće konzole? Ako možete uspješno
popravljate proizvode igraće konzole po prvi put, to će vam nedvojbeno biti veliko ohrabrenje, pa
trebali birati kvarove koje je lako popraviti, kao što su potpuno tihi kvarovi i jednostavni strujni krugovi. Za neke od
neuspjehe, ne možete to dotaknuti privremeno zbog neuspjeha s kojima se teško nositi.
2. Kakvu vrstu električnog lemila trebam kupiti da naučim kako popraviti zabavni stroj? BGA stanica za preradu
je neophodna oprema za stručnog tehničara ili inženjera na popravku.
3. Kako vježbati tehnike zavarivanja. Tehnika zavarivanja izgleda jednostavno, ali zapravo nije lak zadatak zavariti lem
zglobovi dobro. Ovakvu praksu treba provoditi korak po korak. Prvo uzmite tanku užetanu žicu, izrežite je na deset dijelova i lemite
ih u krug. Zatim izvadite jednu od višežilnih žica, podijelite ih na deset dijelova i zavarite u krug. Nakon
prolazeći praksu lemljenja žice, prijeđite na lemljenje komponenti i sklopova.
4. Zašto se vrh lemilice ne lijepi za kositar? Kada lemilo izgori do smrti, ne može se zalijepiti za kositar. Ovo je zato što
lemilo je uključeno dugo vremena bez korištenja. U ovom trenutku, nakon odspajanja napajanja lemljenja
željezo, koristite turpiju za brušenje vrha lemilice dok ne postane bakrene boje, a zatim uključite lemilicu. Nakon lemljenja
željezo je vruće, stavite malo smole na njega, a zatim stavite malo lema, tako da lem može prekriti cijeli vrh lemilice, i
onda se može koristiti.
5. Kakav je multimetar bolje kupiti? Multimetar se može kupiti za samo desetke juana, kao što je multimetar MF 78, koji
ima 21 zupčanik kao što su izmjenična struja, istosmjerna struja, izmjenični napon, istosmjerni napon i otpor. Također ima razinu, četiri dodatna razmatranja
rasponi za parametre kapaciteta, induktiviteta i tranzistora. Možete kupiti i bolji koji košta više od 100 juana, npr
kao multimetar MF47, koji ima 26 stupnjeva prijenosa kao što su istosmjerna struja, izmjenični napon, istosmjerni napon i otpor, kao i sedam istosmjernih parametara
razine, kapaciteta, induktiviteta i tranzistora. Dodatni referentni raspon.
Nije potrebno kupiti vrlo dobar multimetar u početnoj fazi. S jedne strane, neće se njime upravljati i lako će se oštetiti. Na
s druge strane, dovoljan je običan multimetar. Najbolje je ne kupiti digitalni multimetar.
