Optical Alignment BGA Reballing Station

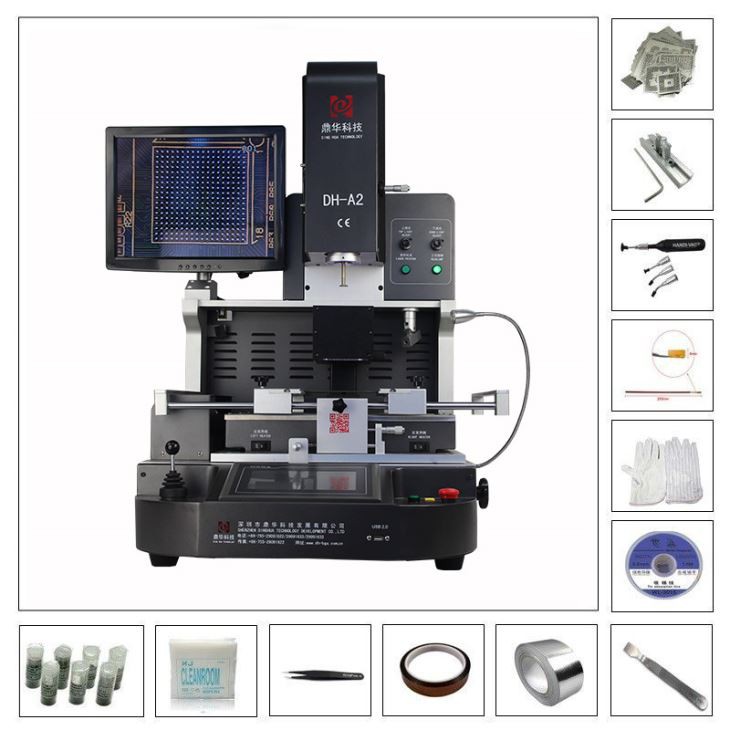

1. Dinghua DH-A2 stanica za automatsko optičko poravnanje BGA reballing
2. Izravno iz tvornice
3. Najveći proizvođač automatske BGA stanice za preradu u Kini
Opis
Optical Alignment BGA Reballing Station je specijalizirana oprema koja se koristi za popravak ili obnovu
Ball Grid Array (BGA) čipovi na elektroničkim pločama. BGA čipovi su sićušne komponente koje su
lemljeni na tiskanu pločicu, a često kvare zbog različitih razloga kao što su toplina, fizički stres i
vanjski čimbenici, ako nema profesionalne opreme.
Optical Alignment BGA Reballing Station omogućuje precizno poravnanje BGA čipa tijekom reballinga.
Reballiranje uključuje uklanjanje neispravnog BGA čipa s ploče, čišćenje lemnih jastučića i zatim lemljenje
novi BGA čip na očišćene jastučiće. Proces reballinga je kritičan jer zahtijeva iznimnu preciznost
provjerite je li novi čip ispravno poravnat na ploči.
1. Primjena
Može popraviti matične ploče računala, pametnih telefona, prijenosnih računala, MacBook logičkih ploča, digitalnih kamera, klima uređaja, TV-a i
ostala elektronička oprema iz medicinske industrije, komunikacijske industrije, automobilske industrije itd.
Lemljenje, ponovno kuglanje i odlemljivanje različitih vrsta čipova: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA,
CPGA, LED čip.
3. Specifikacija
Optical Alignment BGA Reballing Station koristi kamere visoke razlučivosti za snimanje slika BGA jastučića
i novi čip. Sustav zatim analizira slike i koristi sofisticirane algoritme za njihovo usklađivanje
komponente točno. Tehničar može vidjeti pregled poravnanja u stvarnom vremenu na zaslonu i izvršiti prilagodbe
prema potrebi.
| Vlast | 5300w |
| Gornji grijač | Vrući zrak 1200w |
| Donji grijač | Vrući zrak 1200W. Infracrveno 2700w |
| Napajanje | AC220V±10% 50/60Hz |
| Dimenzija | D530*Š670*V790 mm |
| Pozicioniranje | Nosač tiskane ploče s V-utorom i s vanjskim univerzalnim učvršćenjem |
| Kontrola temperature | K tip termoelementa, upravljanje zatvorenom petljom, neovisno grijanje |
| Točnost temperature | ±2 stupnja |
| Veličina PCB-a | Maks. 450*490 mm, Min. 22*22 mm |
| Fino podešavanje radnog stola | ±15mm naprijed/nazad,±15mm desno/lijevo |
| BGA čip | 80*80-1*1 mm |
| Minimalni razmak strugotine | 0.15 mm |
| Senzor temperature | 1 (izborno) |
| Neto težina | 70 kg |
4. Detalji
Optical Alignment BGA Reballing Station poboljšava učinkovitost i kvalitetu procesa reballinga. Štedi vrijeme
te smanjuje mogućnost grešaka tijekom poravnanja. Rezultat je pouzdan popravak ili posao obnove koji obnavlja
funkcionalnost elektroničkog uređaja.
5. Zašto odabrati našu stanicu za BGA reballing za optičko poravnanje?
6. Potvrda
Kako bi ponudio kvalitetne proizvode, SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD prvi je prošao UL,
E-MARK, CCC, FCC i CE ROHS certifikati. U međuvremenu, za poboljšanje i usavršavanje sustava kvalitete, Dinghua je prošao
ISO, GMP, FCCA i C-TPAT certifikati revizije na licu mjesta.
7. Pakiranje i otprema
10. Vodič za rad
