BGA Prerada Reballing Stanica

BGA stanica za reballing za preradu

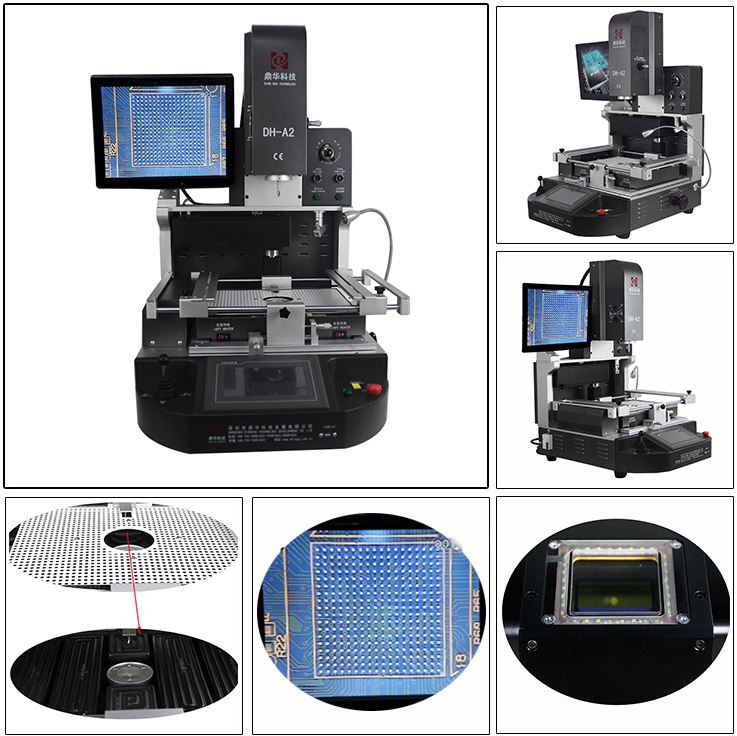

DH-A2 najprodavaniji je model na inozemnom i kineskom tržištu, do sada ga je primjenjivao Foxconn,

Huawei i mnoge mnoge tvornice, također je popularna za popravak, kao što je Apple servisni centar,

Xiaomi servisni centar i druge osobne radionice za popravak, itd. budući da je visoka učinkovitost i isplativ.



1. Primjena BGA rework reballing stanice



Za lemljenje, ponovno kuglanje, odlemljivanje različite vrste čipova:



BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED čipovi, i tako dalje.

2. Značajke proizvoda BGA stanice za reballing

* Stabilan i dug životni vijek (dizajniran za 15 godina korištenja)

* Može popraviti različite matične ploče s visokom stopom uspješnosti

* Strogo kontrolirajte temperaturu grijanja i hlađenja

* Sustav optičkog poravnanja: točna montaža unutar 0.01 mm

* Jednostavan za rukovanje. Svatko ga može naučiti koristiti u 30 minuta. Nije potrebna posebna vještina.

3. SpecifikacijaBGA stanica za reballing za preradu



Napajanje	110~240V 50/60Hz
Stopa snage	5400W
Automatska razina	lemiti, odlemiti, podići i zamijeniti itd.
Optički CCD	automatski s dodavačem strugotine
Kontrola trčanja	PLC (Mitsubishi)
razmak strugotine	0.15 mm

Zaslon osjetljiv na dodir	pojavljivanje krivulja, podešavanje vremena i temperature
Dostupna veličina PCBA	22 * 22% 7E400 * 420 mm
veličina čipa	1*1~80*80 mm
Težina	oko 74 kg
Pakiranje dims	82*77*97 cm



4. Pojedinosti oBGA stanica za reballing za preradu

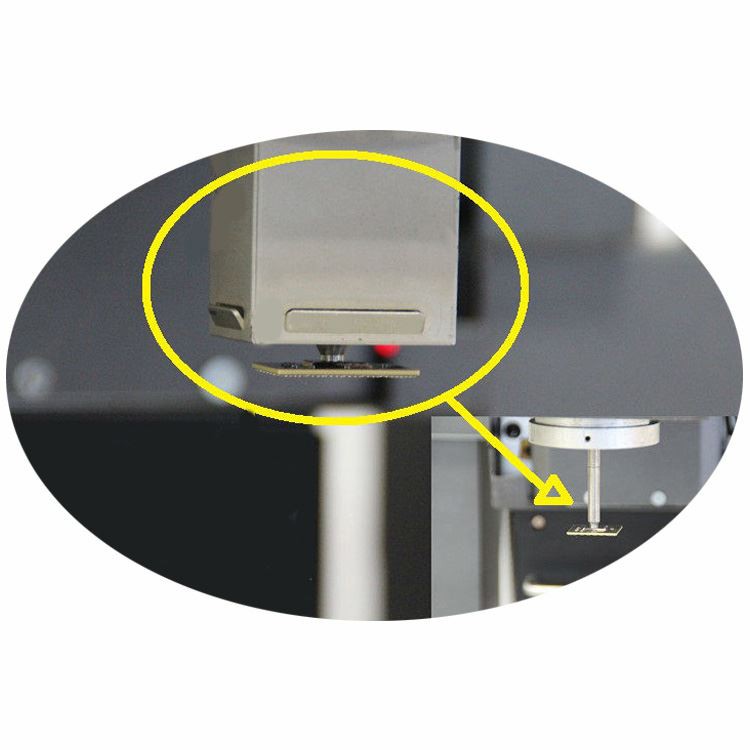

1. Gornji vrući zrak i vakuumska sisaljka instalirani zajedno, koja prikladno skuplja čip/komponentu zausklađivanje.

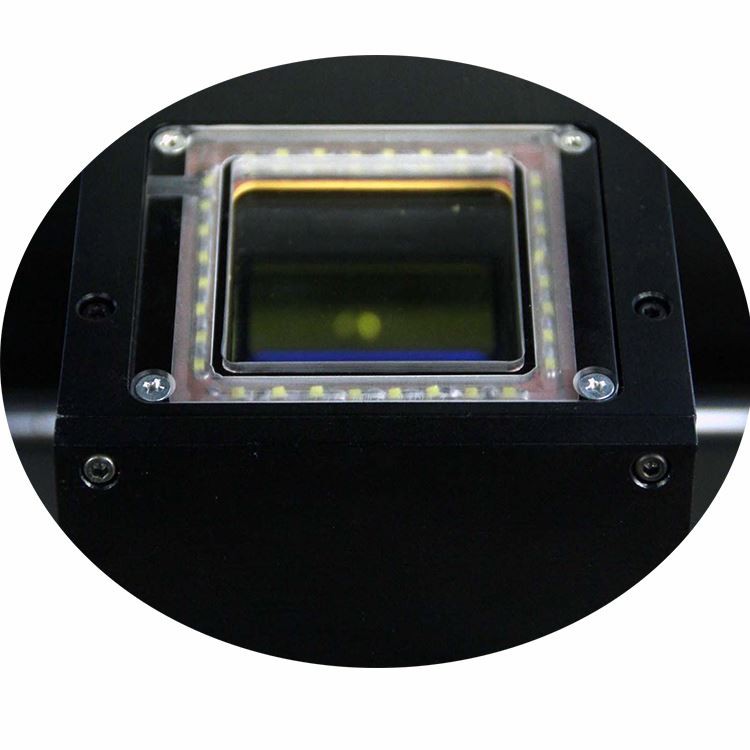

2. Optički CCD s podijeljenim vidom za one točkice na čipu naspram matične ploče prikazane na zaslonu monitora.

3. Zaslon za čip (BGA, IC, POP i SMT, itd.) u odnosu na poravnate točke odgovarajuće matične pločeprije lemljenja.





4. 3 zone grijanja, gornja zona vrućeg zraka, donja zona vrućeg zraka i IR zona predgrijanja, koje se mogu koristiti za male do

Matična ploča iPhonea, također, do matičnih ploča računala i TV-a, itd.

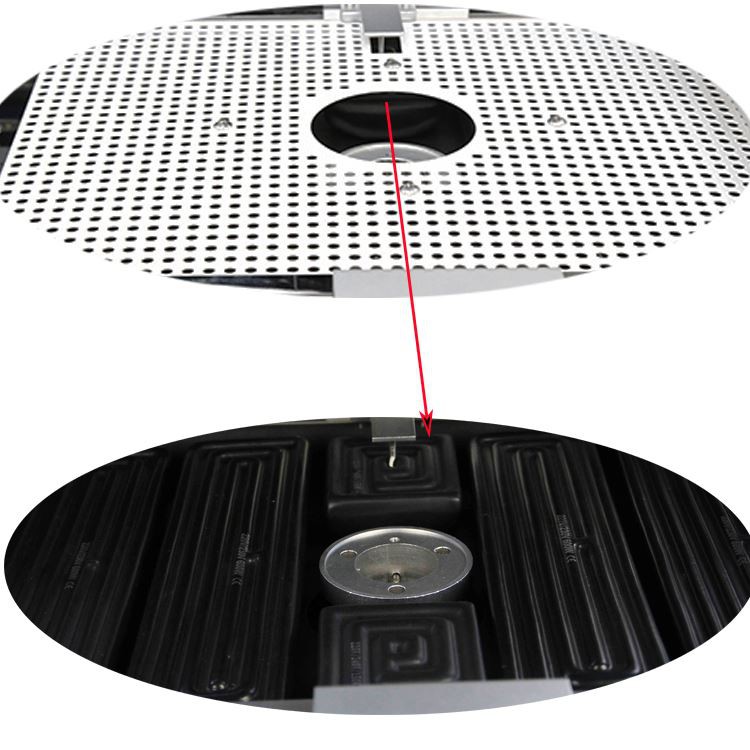

5. IC zona predgrijavanja prekrivena čeličnom mrežom, što čini grijaće elemente ravnomjernijim i sigurnijim.

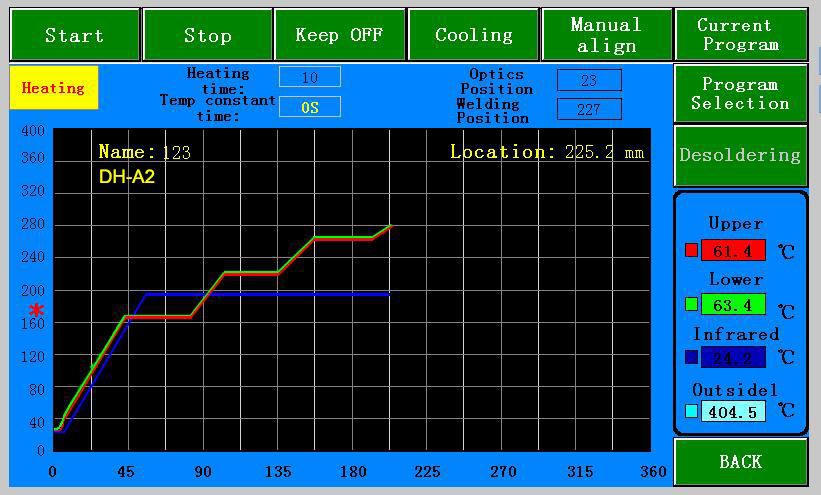

6. Operativno sučelje za podešavanje vremena i temperature, profili temperature mogu se pohraniti kao

čak 50,000 grupa.









5. Zašto odabrati našu BGA stanicu za reballing?



6. Certifikat BGA stanice za reballing

UL, E-MARK, CCC, FCC, CE ROHS certifikati. U međuvremenu, poboljšati i usavršiti sustav kvalitete,

Dinghua je prošao ISO, GMP, FCCA, C-TPAT certifikat na licu mjesta.

7. Pakiranje i otprema BGA stanice za reballing



8. Pošiljka za BGA stanicu za reballing

DHL, TNT, FEDEX, SF, pomorski prijevoz i druge specijalne linije, itd. Ako želite drugi termin dostave,

molim te reci nam.Mi ćemo vas podržati.



9. Uvjeti plaćanja

Bankovni transfer, Western Union, kreditna kartica.

Recite nam trebate li drugu podršku.



10. Upute za rad BGA stanice za doradu DH-A2





11. Relevantno znanje za BGA stanicu za reballing



Koraci za korištenje BGA stanice za preradu

1. Pokrenite postupak:

1.1 Provjerite je li veza vanjskog napajanja normalna 220V.

1.2 Uključite prekidač svake jedinice stroja

3. Postupak rastavljanja:

3.1 PCBA BGA kartica koju treba ukloniti pričvršćena je u potporni okvir PCBA kartice.

3.2 Pomaknite PCBA na graničnu visinu, podesite visinu potpornog okvira tako da gornja površina PCBA bude u kontaktu

s dnom granične trake visine.

3.3 Okrenite glavu za pozicioniranje u smjeru kazaljke na satu u položaj od 90 stupnjeva izravno ispred i pomaknite PCBA u središnji položaj kom-

komponentu koju treba ukloniti i crveno središte glave za poravnanje.

3.4 Pomoću ručke odaberite program grijanja za uklanjanje komponente

3.5 Postavite lijevu grijaću glavu izravno na komponentu koju želite ukloniti i stroj će automatski zagrijati komponentu.

3.6 Ako se zagrije na 190 stupnjeva, stroj emitira isprekidani zvuk "bip ... bip". U ovoj točki, temperatura je kalibrirana o-

nce (kontrolna tipka); Kada se stroj zagrije i emitira "bip ... kontinuirani bip", vakuumski prekidač je uključen, pritisnite za podizanje glave,

vakuumirajte komponentu, okrenite grijaću glavu na lijevoj platformi komponente za pohranu, pritisnite Za podizanje glave, BGA će

ispusti automatski i BGA će biti uklonjen.

3.7 Slijedite gore navedene korake za uklanjanje komponenti.

4. Proces učitavanja komponenti:

4.1 PCBA se učitava prema koracima opisanim u točkama 3.1-3.2 gore.

4.2 Postavite BGA za lemljenje u središte platforme gdje je BGA spojen, pomaknite PCB nosač (lijevo-desno

ction) tako da je BGA izravno ispod vakuumske mlaznice. Pritisnite gumb, donji dio postavljene glave prema donjem kraju,

ručno okrenite prekidač namještene glave kako biste bili sigurni da mlaznica doseže gornju površinu BGA i učinite uređaj

automatski uključite vakuumski prekidač (usisavač), zatim ga ručno okrenite u prvobitni položaj, pritisnite gumb ručke i

glava za pozicioniranje automatski se podiže u najviši položaj.

4.3 Uklonite alat za snimanje tako da bude izravno ispod komponente mlaznice, pomaknite držač PCB ploče tako da položaj

komponenta koju treba lemiti nalazi se izravno ispod alata za snimanje i prilagodite visinu komponente na odgovarajući način za stvaranje

jasna slika

4.4 Možete vidjeti da monitor ima crvene BGA igle i plave PAD točke. Prilagodite dva skupa šavova na odgovarajući način

pozicije jedan po jedan. Nakon centriranja, gurnite lokator u prvobitni položaj i pritisnite gumb ručke da napustite BGA ko-

komponenta se postavlja na mjesto odgovarajuće komponente PCB ploče sve dok se ne upali svjetlo prekidača vakuuma (usisavač)

ugasi, lagano podignite glavu za montiranje i kliknite gumb za povratak na glavu za montiranje.

4.5 Ponovite korake 3.3-3.5 gore

4.6 Ako se zagrije na 190 stupnjeva, stroj emitira "bip ... bip". Gledajte proces lemljenja na dnu komponente

kroz monitor), pokazujući da je lemljenje normalno dovršeno, uklonite grijaću glavu i premjestite PCBA na

ventilator za hlađenje.



5. Postavka temperature:

Postavka temperature skidanja:

Pogledajte konfiguraciju isporučenu sa strojem

Podešavanje temperature zavarivanja:

Pogledajte konfiguraciju isporučenu sa strojem



6. Pitanja koja zahtijevaju pozornost:

1. Obratite pozornost na kontakt svake jedinice uređaja tijekom rada kako biste izbjegli oštećenje povezanih dijelova.

2. Operater pazi na vlastitu sigurnost kako bi izbjegao strujni udar i opekline.

3. Održavajte i održavajte opremu, održavajte sve aspekte čistima i urednima.

4. Nakon korištenja opreme, ona mora biti instalirana na vrijeme, dobro organizirana i u skladu sa zahtjevima 5S.

5. Ako se pojavi problem, tehničar ili procesni inženjer odmah ga riješi.
