Stanica za SMD obradu vrućim zrakom
SMD stanice za preradu vrućim zrakom obično se koriste u popravcima elektronike, izradi prototipova PCB-a i sastavljanju proizvoda. Prednost imaju u odnosu na druge metode prerade, kao što su lemilice, zbog svoje preciznosti, brzine i mogućnosti uklanjanja i zamjene komponenti bez oštećenja okolnih komponenti ili PCB-a
Opis
Automatska SMD stanica za preradu vrućim zrakom
Hot Air SMD Rework Station je uređaj koji se koristi za popravak i montažu elektronike. Posebno je dizajniran za uklanjanje i zamjenu uređaja za površinsku montažu (SMD) na tiskanim pločama (PCB). Stanica za preradu vrućim zrakom radi usmjeravanjem struje vrućeg zraka preko SMD-a, zagrijavajući lemljene spojeve dok se ne rastope, što omogućuje podizanje komponente s ploče. Vrući zrak stvara grijaći element kojim upravlja regulator temperature. Nakon što je SMD uklonjen, nova se komponenta može postaviti na ploču i zalemiti istim postupkom vrućeg zraka.
1. Primjena SMD stanice za lasersko pozicioniranje na vrući zrak
Rad sa svim vrstama matičnih ploča ili PCBA.
Lemljenje, ponovno kuglanje, odlemljivanje različitih vrsta čipova: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP,
PBGA, CPGA, LED čip.

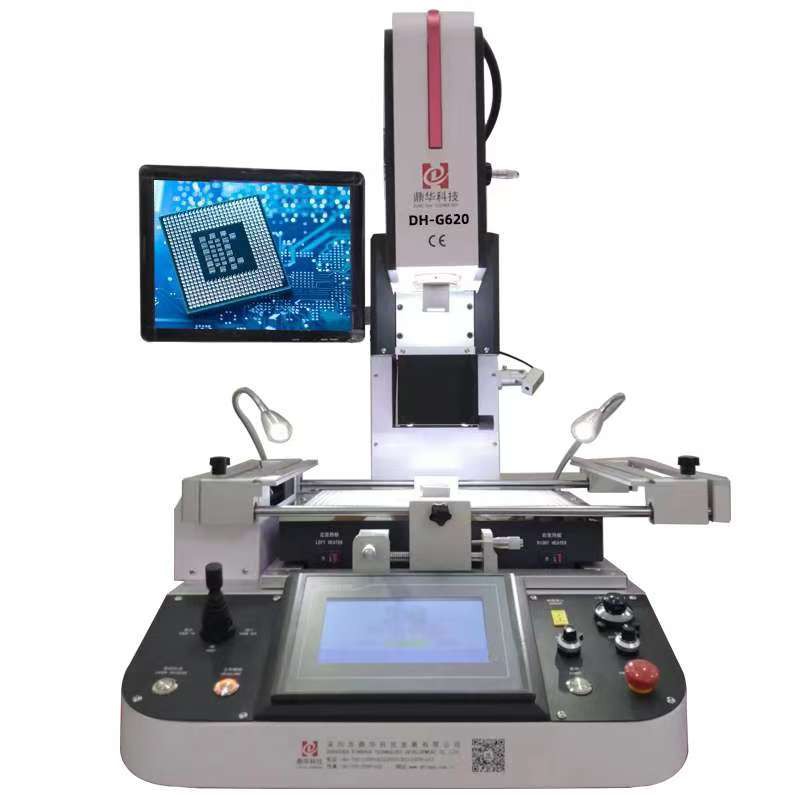

DH-G620 je potpuno isti kao DH-A2, automatski odlemljuje, preuzima, vraća i lemi za čip, s optičkim poravnanjem za montažu, bez obzira imate li iskustva ili ne, možete to savladati za jedan sat.
2. Značajke proizvodaOptičko poravnanje
3. Specifikacija DH-A2
| vlast | 5300W |
| Gornji grijač | Vrući zrak 1200W |
| Donji grijač | Vrući zrak 1200W.Infracrveno 2700W |
| Napajanje | AC220V±10% 50/60Hz |
| Dimenzija | D530*Š670*V790 mm |
| Pozicioniranje | Nosač tiskane ploče s V-utorom i s vanjskim univerzalnim učvršćenjem |
| Kontrola temperature | Termoelement tipa K, upravljanje zatvorenom petljom, neovisno grijanje |
| Točnost temperature | ±2 stupnja |
| Veličina PCB-a | Maks. 450*490 mm, Min. 22*22 mm |
| Fino podešavanje radnog stola | ±15mm naprijed/nazad,±15mm desno/lijevo |
| BGAčip | 80*80-1*1 mm |
| Minimalni razmak strugotine | 0.15 mm |
| Senzor temperature | 1 (izborno) |
| Neto težina | 70 kg |
4. Zašto odabrati našeHot Air SMD Rework Station Split Vision?
5. Potvrda oVrući zrak SMD stanica za doradu optičkog poravnanja
UL, E-MARK, CCC, FCC, CE ROHS certifikati. U međuvremenu, poboljšati i usavršiti sustav kvalitete,
Dinghua je prošao ISO, GMP, FCCA, C-TPAT revizijski certifikat na licu mjesta.
6. Pakiranje i otpremaStanica za SMD obradu vrućim zrakom
7.Pošiljka zaStanica za SMD obradu vrućim zrakom
DHL/TNT/FEDEX. Ako želite druge uvjete dostave, recite nam. Mi ćemo vas podržati.
8. Uvjeti plaćanja
Bankovni transfer, Western Union, kreditna kartica.
Recite nam trebate li drugu podršku.
9. Povezano znanje
