Vrući zrak Touch Screen Bga Reballing stanica
Vrući zrak touch screen bga reballing stanica Ova BGA prerađuje stanica DH-C1, sa 6 univerzalnih učvršćenja, 2 komada greda, i V-utorom za PCB fiksne, tako, kao što su, računalo, mobilni telefon i igraće konzole, PS3 / 4 itd mogu se prethodno zagrijati i popraviti. Parametar proizvoda za BGA ...
Opis
Vrući zrak osjetljiv na dodir BGA reballing stanica
Ova BGA prerađivačka stanica DH-C1, sa 6 univerzalnih sklopova, 2 komada greda i V-utorom za PCB fiksiran, tako, kao što su računalo, mobilni telefon i igraća konzola, PS3 / 4 itd. Mogu se prethodno zagrijati i popraviti.
Parametar proizvoda vrućeg zraka touch screen BGA reballing stanice
Ukupna snaga | 4800W |
Gornji grijač | 800W |
Donji grijač | Donji grijač: 1200W, Dno IR: 2700W |
Vlast | 110 ~ 220 V ± 10/50 / 60Hz |
Gornji pokret grijača | Desno / lijevo, naprijed / natrag, slobodno se okrećite. |
Rasvjeta | Tajvan je vodio radno svjetlo, bilo koji kut prilagođen. |
skladištenje | 50000 skupina temperaturnih profila |
Način operacije | HD zaslon osjetljiv na dodir, inteligentno sučelje za razgovor, postavke digitalnog sustava |
namještanje | Inteligentno pozicioniranje, PCB se može podesiti u X, Y smjeru sa “5 bodova podrške” + V-groov pcb nosač + univerzalni sklop. |
Kontrola temperature | K Senzor, zatvorena petlja |
Točnost tempiranja | ± 2 ℃ |
Veličina PCB-a | Max 390mm * 400mm Min20 * 20mm |
BGA čip | 2 * 2 * 80 mm ~ 80 |
Minimalni razmak čipova | 0,15 mm |
Senzor temperature | 1pc |
Dimenzije | L560 × W590 × H690 mm |
Neto težina | Približno 32 kg |
Značajka proizvoda
1. Usvojen s Linear klizačem koji može fino ugađati i brzo orijentirati sa savršenom preciznošću pozicioniranja i brzim manevarskim uređajem za popravak PCB-a.
2. Opremljena sučeljem na dodirnom ploči kako bi se osiguralo da radi stabilno i pouzdano. I može pohraniti više podataka o profiliranju temperature. S zaštitom i izmjenom lozinkom, dok je uključena. Profili temperature bit će prikazani na dodirnom zaslonu.
3. Tri temperaturne zone za samostalno zagrijavanje, grijači vrućeg zraka između gornje i donje zone, IR toplina na dnu, precizna kontrola temperature je ± 2 ℃. Zona gornje temperature može se slobodno pomicati prema potrebama, druga se zona može podešavati gore i dolje. Gornji i donji grijači mogu se istovremeno podesiti na nekoliko segmenata. Područje IR grijanja može se prilagoditi izlaznoj snazi u svjetlu zahtjeva rada.
4. Vrući zrak mlaznica može se rotirati u 360 stupnjeva, IR grijač u dnu može zagrijati PCB ploču jednoliko.
5. Visokokontrola termopara K-tipa s regulacijom zatvorene petlje. Može točno ispitati temperaturu putem vanjskog mjernog sučelja temperature, PCB ploče postavljene u zatvorenom V-obliku utora. Fleksibilni i praktični univerzalni priključci mogu spriječiti bilo kakvo oštećenje ili deformaciju PCB-a, kao i da je pogodan za sve veličine BGA paketa.
6. Nakon što je obavljeno alarmno djelovanje nakon zavarivanja, posebno je dodana funkcija ranog upozorenja za zgodan rad.
7. Prošao je CE certifikat. Opremljen je prekidačem za zaustavljanje u nuždi i zaštitnom opremom koja se automatski isključuje kada se dogodila nenormalna nesreća. Pod ovom situacijom temperatura je izvan kontrole, sklop može automatski prekinuti napajanje s dvostrukom zaštitnom funkcijom od previsoke temperature.
Pojedinosti o proizvodu s vrućim zrakom osjetljivim na dodir BGA reballing station

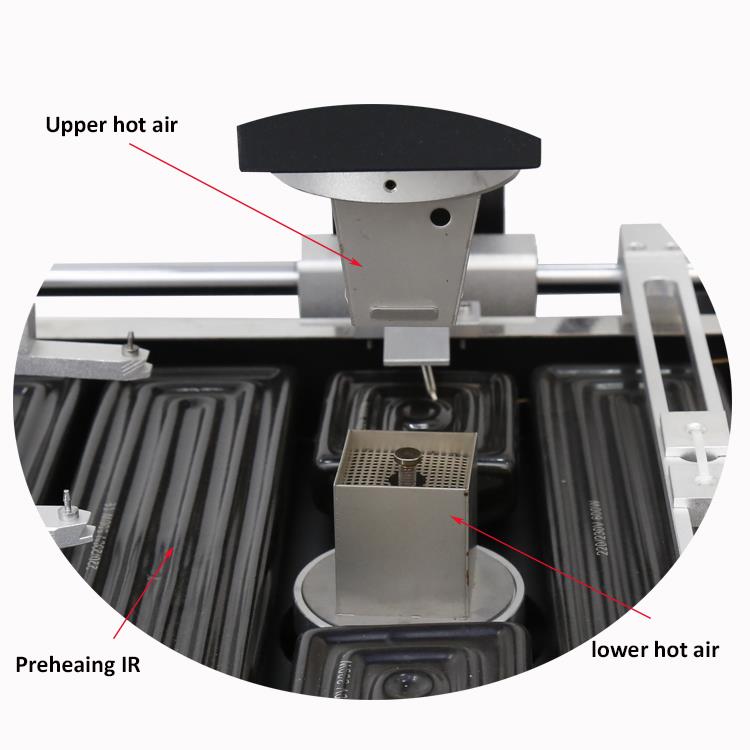

3 neovisna područja grijanja, gornji vrući zrak, niži vrući zrak i predgrijavanje IR, gornje / donje mlaznice mogu se prilagoditi prema veličini ili obliku čipa itd.
Područje IR grijanja za predgrijan PCB, pogodno za 390 * 400mm, kao što su iPhone, MacBook i ostali mobiteli, PCB računala.
Podrška "5-točaka" ispod PCB-a koja se zagrijava, kako bi se zadržala na istoj razini, tako da štiti PCB od deformiranja.

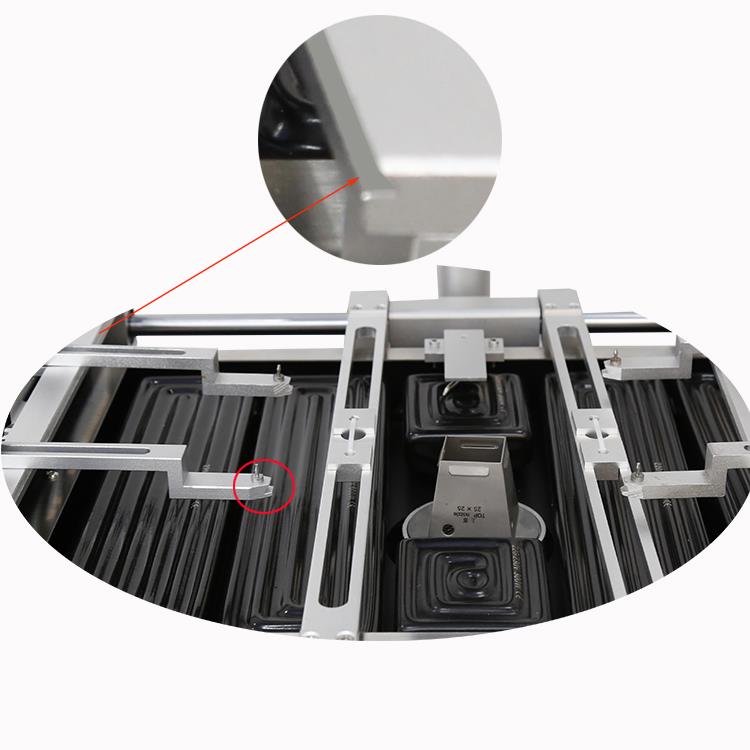

Učvršćivanje PCB-a
Tanak vrh za malu rupu u PCB-u, bez obzira na to koji je oblik.
V-žlijeb za PCB-ove nepravilnog oblika

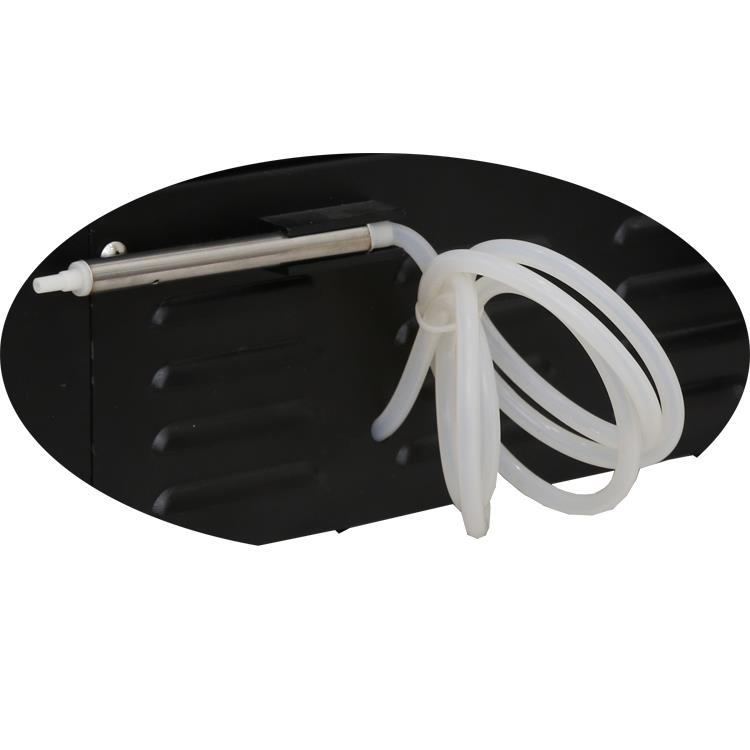

Vakuumska olovka
Ugrađena crpka, vakuumska olovka instalirana izvan stroja i sa dugom 1m mekom cijevi za čip podignuta ili zamijenjena.

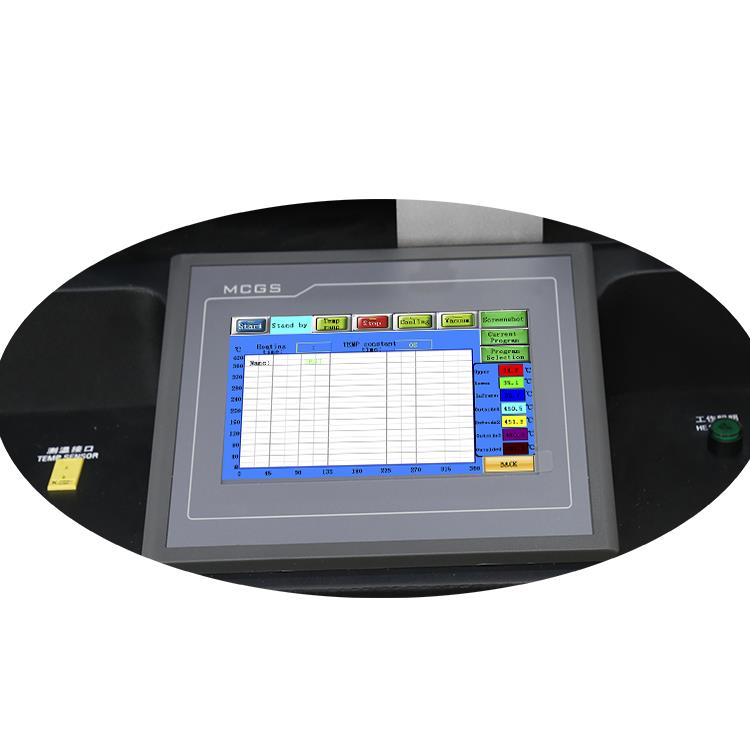

MCGS brand računalo sa zaslonom osjetljivim na dodir, PID kalkulacija za hvatanje temperature u realnom vremenu i kalibraciju, toplina izblijedi je puno sporije od konkurenata, oni su ključni za uspješan rezultat prerade.
Kvaliteta proizvoda vrućeg zraka touch screen BGA reballing stanice

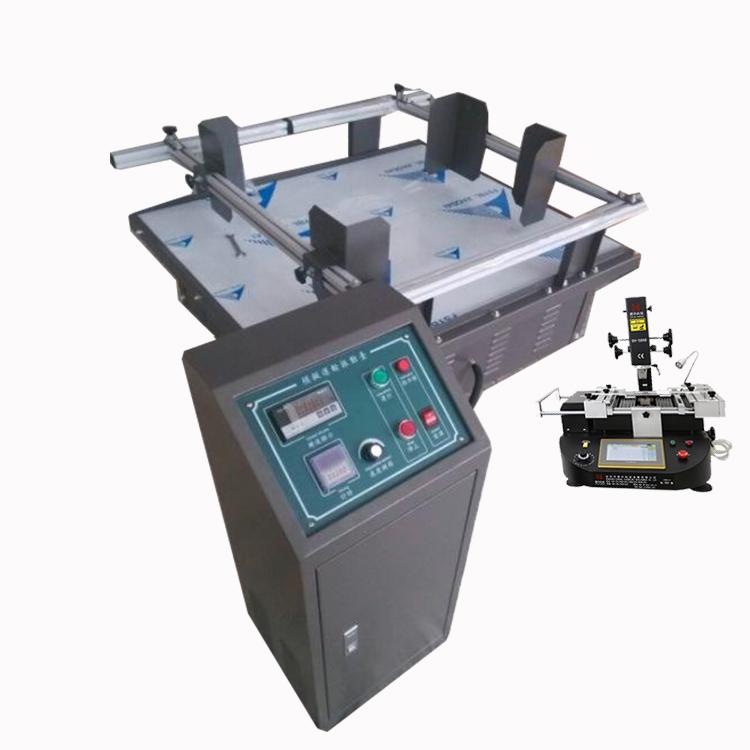

Stroj za ispitivanje vibracija za stroj koji može vibrirati poput vozila, tako da možemo vidjeti da li će se pojaviti neki problem, jednom, to se može riješiti u radionici.
Do sada, kao što su Foxconn, ZTE i Gionee, koristili su naše strojeve i dobro su se odrazili, prihvatili su tehniku, tako da i naši strojevi moraju zadovoljiti i vas.
Često postavljana pitanja u vezi sa zaslonom osjetljivim na dodir vrućeg zraka BGA reballing station
1. P: Koja je funkcija fluksa u lemljenju?
O: Čišćenje sloja metalnog oksida na površini laka, smanjenje površinske napetosti i povećanje prijenosa topline.
2. P: Što je fluks?
O: Flux je pomoćni materijal u lemljenju. Potrebno za lemljenje, ali nakon lemljenja nema doprinosa i može čak nauditi kao materijal katalizatora.
3. P: Što je lemljenje?
A: Bez ometanja kemijske ili fizičke strukture, vezivanje istih ili različitih metala međusobno, i električno i mehanički, korištenjem drugog metala ili legure kao punila ili retencije.
4. P: Što je to desoldering?
O: U elektroniku, odleđivanje je uklanjanje lema i komponenti iz ploče za rješavanje problema, popravak, zamjena i spašavanje.
Neki od praktičnih tehničkih popravaka
Popravak vodiča, Metoda površinske žice
PREGLED
Ova metoda se koristi na PC pločama za zamjenu oštećenih ili nestalih strujnih krugova na površini PC ploče. Za popravak oštećenog kruga koristi se duljina standardne izolirane ili neizolirane žice.
OPREZ
Širine kruga, razmak i nosivost ne smiju se smanjivati ispod dopuštenih tolerancija.
POSTUPAK
1. Očistite područje.
2. Uklonite oštećeni dio kruga pomoću noža. Oštećeni strujni krug treba biti odrezan natrag do točke gdje krug još uvijek ima dobru vezu s površinom PC ploče.
BILJEŠKA
Toplota se može primijeniti na oštećeni krug pomoću lemilice kako bi se omogućilo lakše uklanjanje kruga.
3. Koristite nož i ostružite svaku masku za lemljenje ili premaz s krajeva preostalog kruga.
4. Uklonite sav rasuti materijal. Očistite područje.
5. Nanesite malu količinu tekućeg fluksa na krajeve preostalog kruga. Tin izložen kraj svakog kruga pomoću lemljenje i lemilica.
6. Očistite područje.
7. Odaberite žicu koja odgovara širini i debljini kruga koji želite zamijeniti. Izrežite približno duljinu po potrebi. Pogledajte Tablicu 1 za ekvivalentne čvrste žice.
8. Uklonite žicu i po potrebi narežite krajeve. Neizolirana žica može se koristiti za kratke popravke ako se vodiči ne križaju.
9. Očistite žicu.
10. Ako je žica duga ili ima koljena, jedan se kraj može zalemiti prije oblikovanja novog oblika. Postavite žicu na mjesto. Žica treba preklopiti postojeći krug najmanje 2 puta širine kruga. Žica se može držati na mjestu pomoću Kapton trake tijekom lemljenja.
Ako to dopušta konfiguracija, spoj preklopnog spoja za lemljenje treba biti minimalno 3,00 mm (0,125 ") od pripadajućeg prekida, što će smanjiti mogućnost istovremenog reflowa tijekom operacija lemljenja.
11. Nanesite malu količinu tekućeg fluksa na preklopni spoj.
12. Lap lemite žicu na jedan kraj kruga na površini PC ploče. Provjerite je li žica ispravno poravnana.
Savijte žicu po potrebi kako bi odgovarala obliku nestalog kruga.
