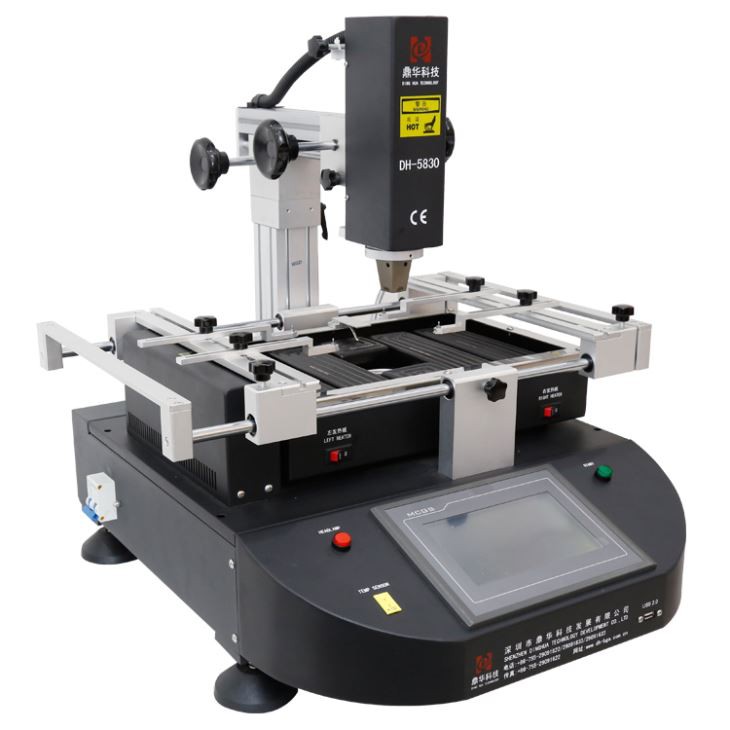

3 zone grijanja Zaslon osjetljiv na dodir Bga stanica za ponovno kuglanje

3 zone grijanja, BGA stanica za ponovno kuglanje, zaslon osjetljiv na dodir

Svrha BGA stanice za preradu je odlemljivanje, montiranje i lemljenje BGA čipova na uređajima kao što su prijenosna računala, Xbox 360, matične ploče računala, PS3 i još mnogo toga.

DH-5830 je vrlo popularan stroj diljem svijeta, poznat po svom elegantnom izgledu, pristupačnoj cijeni i jednostavnom korisničkom sučelju. Posebno je omiljen kod osobnih servisa, regionalnih distributera i amatera.

BGA stanice za preradu obično dolaze u dva modela:

1. Osnovni model (priručnik)

Ovaj model se sastoji od toplozračnih i infracrvenih grijača, s 2 ili 3 zone grijanja. Sadrži gornji i donji grijač vrućeg zraka (neki modeli možda nemaju donji grijač toplog zraka) i treći infracrveni grijač.

2. Vrhunski model (automatski)

Ovaj model uključuje vizualni sustav optičkog poravnanja (optička CCD kamera i zaslon monitora), koji omogućuje jasno promatranje svih točaka BGA čipa. Sustav osigurava precizno poravnanje BGA čipa s matičnom pločom na ekranu monitora, olakšavajući precizno lemljenje.



Parametar proizvoda od 3 zone grijanja, zaslon osjetljiv na dodir bga reballing stanica



Ukupna snaga	4800W
Gornji grijač	800W
Donji grijač	2. 1200W, 3. IR grijač 2800W
Vlast	110~240V±10%50/60Hz
Rasvjeta	Tajvansko LED radno svjetlo, podešavanje bilo kojeg kuta.
Način rada	HD ekran osjetljiv na dodir, inteligentno sučelje za razgovor, podešavanje digitalnog sustava
Skladištenje	50 000 grupa
Kretanje gornjeg grijača	Desno/lijevo, naprijed/nazad, okretati se slobodno.
Pozicioniranje	Inteligentno pozicioniranje, PCB se može podesiti u smjeru X, Y s "podrškom od 5 točaka" + PCB nosač s V-utorom + univerzalna pričvršćenja.
Prekidač napajanja	Zračni prekidač (koji može zaštititi stroj i ljude)
Kontrola temperature	K senzor, zatvorena petlja
Temp točnost	±2 stupnja
Veličina PCB-a	Max 390×410 mm Min 22×22 mm
BGA čip	2x2 - 80x80 mm
Minimalni razmak strugotine	0.15 mm
Vanjski temperaturni senzor	1 kom
Dimenzije	570*610*570 mm
Neto težina	33 KG



Pojedinosti o proizvodu BGA stanice za reballing s 3 zone grijanja s dodirnim zaslonom

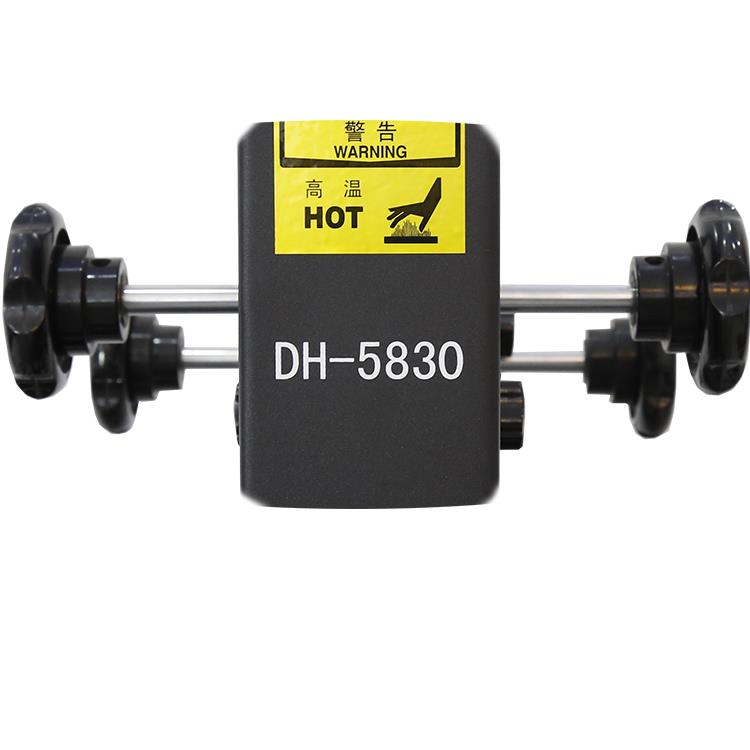

Dva para gumba za gornju glavu pomaknuta, korisno i jednostavno. Prednji par gumba za gornju glavu pomaknut prema gore ili

prema dolje prilikom lemljenja ili odlemljivanja, stražnji par gumba za vrh za gornju glavu pomiču se unatrag ili naprijed

za pravilan položaj za lemljenje.

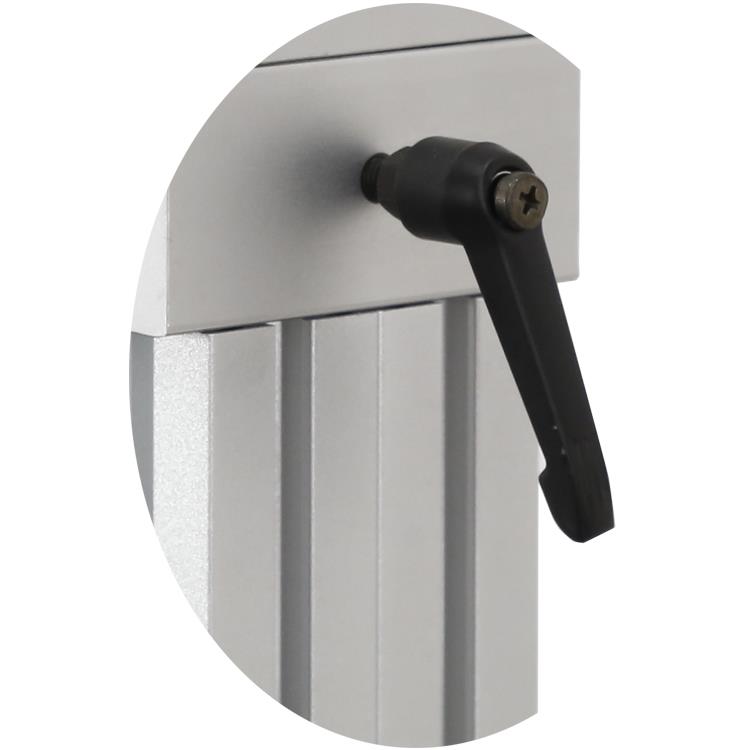

Oblik riječi "7", koji može omogućiti pomicanje gornje glave lijevo/desno ili fiksno.

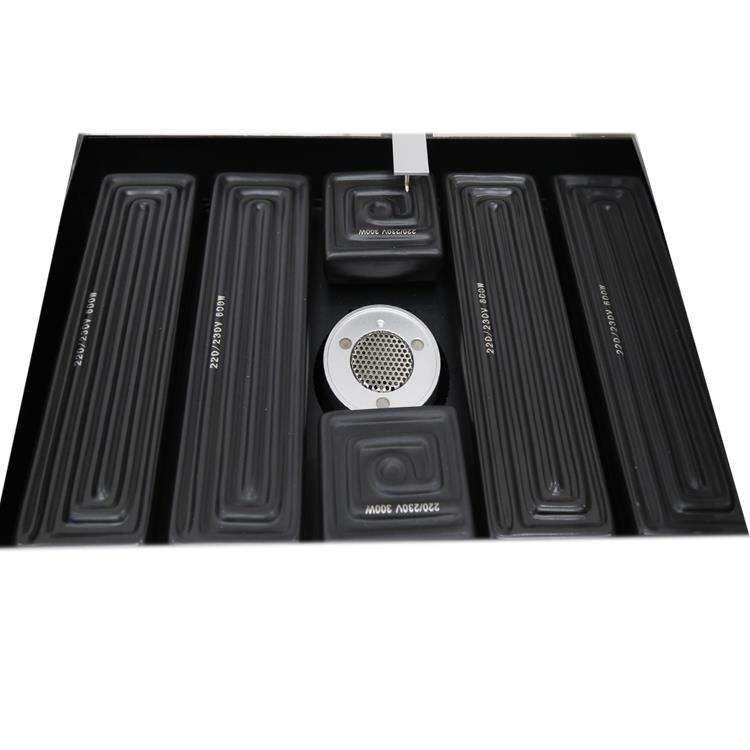

Veliko IR područje predgrijavanja (do 370*420 mm), većina PCB-a se može prethodno zagrijati njime, kao što su, računalo,

top set box i iPad itd. Snaga oko 2800 W, pogodno za 110~240 V.

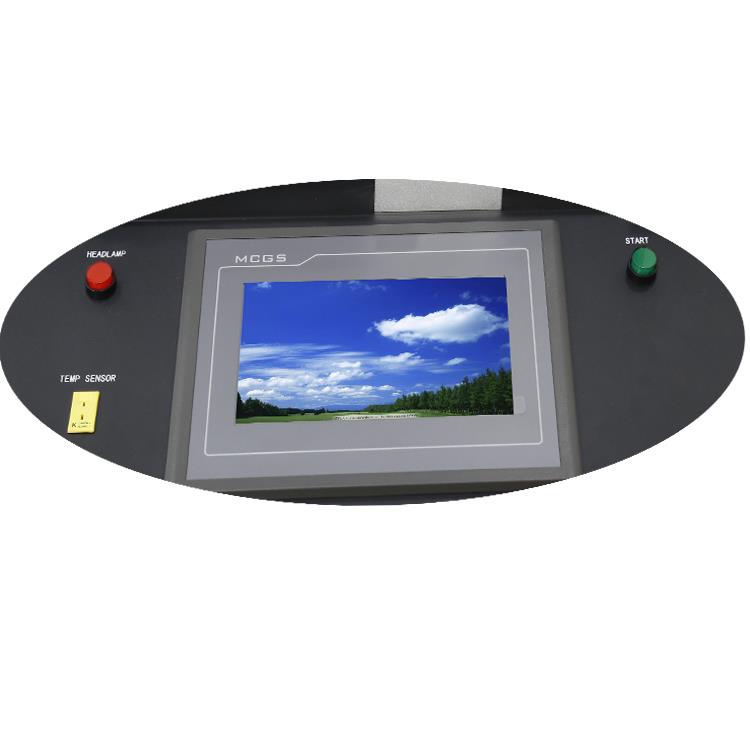

Radno sučelje BGA stanice za preradu, jednostavno i lako rukovanje, jedan LED prekidač za svjetlo, jedan priključak za termoelement i jedan "start", kada su svi parametri postavljeni na dodirnom ekranu, kliknite "srart" za početak lemljenja ili odlemljivanja.

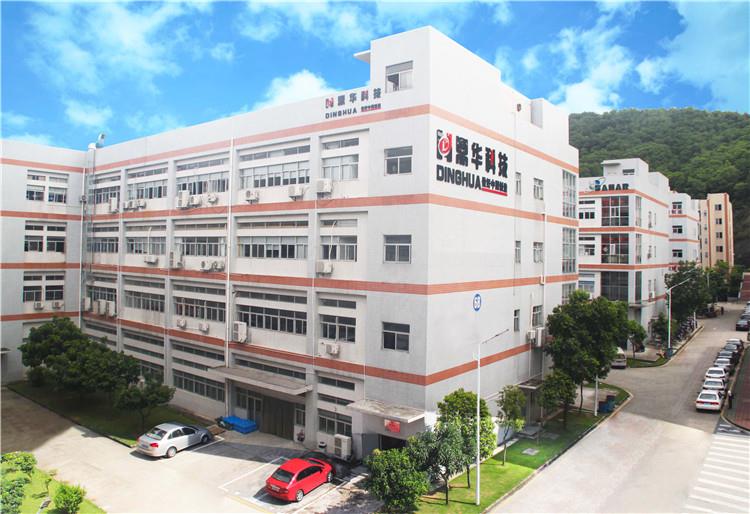

O našoj tvornici





Naša tvornica za BGA stanicu za preradu, automatsku opremu za zaključavanje vijaka i proizvodnju automatske lemne stanice,

zauzimaju više od 3000 četvornih metara i nastavljaju se širiti.

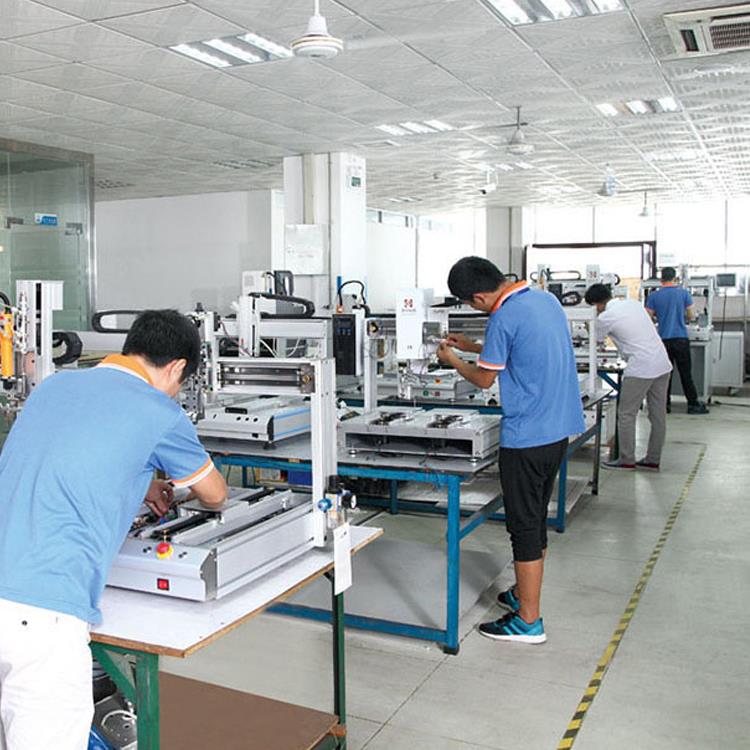

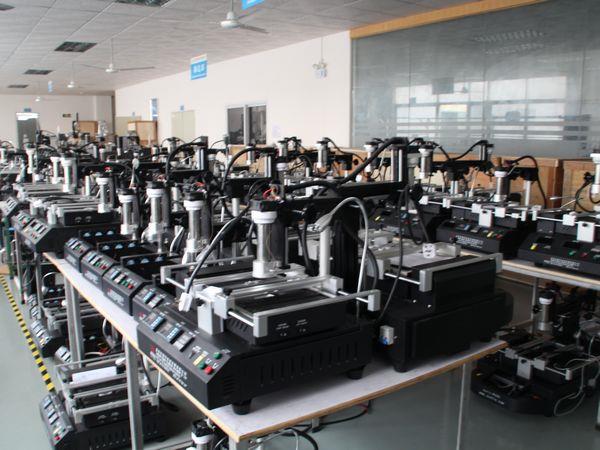

Dio radionice za BGA stanicu za preradu, proizvodnja automatskih vijaka

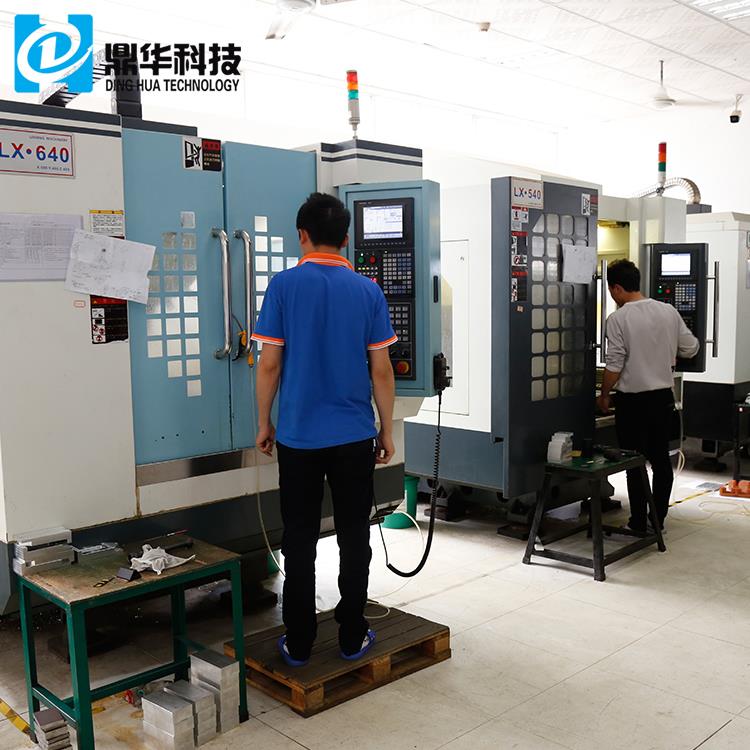

Radionica za CNC obradu rezervnih dijelova za proizvodnju BGA stanica za preradu



Naš ured



Usluga dostave i slanja za 3 zone grijanja, BGA stanicu za ponovno kuglanje s dodirnim zaslonom

Pojedinosti o naručenom stroju bit će potvrđene s kupcima prije proizvodnje. Neki dodaci mogu biti potrebni za osobnu upotrebu (krajnji korisnik), a kupce ćemo obavijestiti o njima prije isporuke.

Nudimo besplatnu obuku za sve kupce, bilo da su distributeri, preprodavači, krajnji korisnici ili im je potrebna usluga nakon prodaje.

Često postavljana pitanja za 3 zone grijanja s dodirnim zaslonom BGA Reballing Station

P: Koliko je inženjera uključeno u istraživanje i razvoj BGA stanice za preradu?

A:Postoji 10 inženjera posvećenih BGA stanici za preradu. Međutim, imamo i druge inženjere koji rade na strojevima kao što su automatski stroj za zaključavanje vijaka i stanica za automatsko lemljenje.

P: Koji je vaš jamstveni rok?

A:Za krajnje korisnike jamstveni rok je 1 godina. Za distributere to je 2 godine. Međutim, ovi grijači sada dolaze s 3-godišnjim jamstvom, bez obzira tko ste.

P: Koje usluge ekspresne dostave mogu odabrati?

A:Možete birati između DHL-a, TNT-a, FedExa, SF Expressa i većine posebnih dostavnih linija.

P: U koje zemlje još ne prodajete?

A:Prodajemo u svim zemljama, uključujući one koje vam možda nisu poznate, kao što su Fidži, Bruneji i Mauricijus.

Know-how o BGA Rework Station:

(BGA tehnologija pakiranja)

BGA (Ball Grid Array) tehnologija je pakiranja rešetkastog polja u obliku kuglice, tehnologija pakiranja visoke gustoće za površinsku montažu. Igle su sferične i raspoređene u rešetkastom uzorku na dnu pakiranja, otuda i naziv "Ball Grid Array". Ova se tehnologija obično koristi za skupove čipova za upravljanje matičnom pločom, a materijal je obično keramika.

S BGA-inkapsuliranom memorijom, kapacitet memorije može se povećati dva do tri puta bez promjene veličine memorije. U usporedbi s TSOP (Thin Small Outline Package), BGA ima manju veličinu, bolju disipaciju topline i vrhunsku električnu izvedbu. Tehnologija BGA pakiranja uvelike je povećala kapacitet pohrane po kvadratnom inču. Memorijski proizvodi koji koriste BGA tehnologiju nude isti kapacitet kao TSOP, ali su samo jedne trećine veličine.

U usporedbi s tradicionalnom TSOP metodom pakiranja, BGA metoda pakiranja omogućuje brže i učinkovitije odvođenje topline.

S napretkom tehnologije u 1990-ima, razine integracije čipova su porasle, što je rezultiralo s više I/O pinova i većom potrošnjom energije. Kao rezultat toga, zahtjevi za pakiranje integriranog kruga postali su stroži. Kako bi se zadovoljile te potrebe, u proizvodnji se počela primjenjivati ​​BGA ambalaža. BGA je kratica za "Ball Grid Array", što se odnosi na ovu vrstu tehnologije pakiranja.
