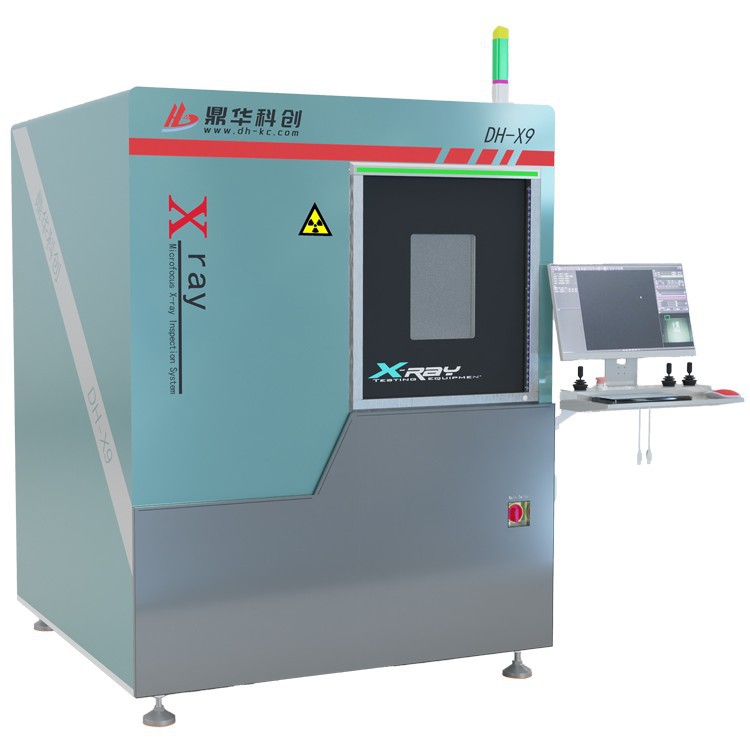

Xray sustav za inspekciju
Platforma za utovar može se zakretati 360 °, njegov detektor slike može se nagnuti na 60 °, izvor rendgenskih zraka usvojio je zatvorenu svjetlosnu cijev, koji se koristi za MobileAuto, Semiconduct i LED otkrivanje itd.
Opis
Xray inspekcijski stroj pomaže vam da dobijete bolju kvalitetu
Dinghua tehnologija koristi najnapredniju opremu i tehnologiju kako bi osigurala najvišu razinu kvalitete i preciznosti. Naši rendgenski inspekcijski sustavi prikladni su za širok raspon industrija, uključujući automobilsku, elektroniku, automobilsku i poluvodičku. U automobilskom sektoru i u industrijskom sektoru, sustavi za inspekciju rendgenskih zraka koriste se za otkrivanje oštećenja u komponentama kao što su zračni jastuci, lijevanje, metalni dijelovi, aluminijski dijelovi itd. U tim industrijama, naši sustavi otkrivaju nedostatke u elektronskim komponentama, npr. Kao PCB, kapacitet. Pukotine, lijevanje itd. Aluminijskih dijelova.
Jedna prednost rendgenskih inspekcijskih sustava je ta što su nerazorni, što znači da ne oštećujemo proizvod koji se testira. To štedi vrijeme jer se neispravni dijelovi mogu brzo prepoznati i zamijeniti prije nego što uzrokuju probleme.
Parametri inspekcijskog stroja Xray
|
Status stroja |
Rendgenska cijev |
|||
|
Napajanje: |
AC220V 10A |
Vrsta rendgenske cijevi: |
Zatvoreno |
|
|
Snaga: |
1.9kW |
Struja: |
200ɥA |
|
|
Otvaranje vrata: |
Priručnik za metodu |
Napon: |
90kv -130 kV |
|
|
Način otkrivanja: |
izvan mreže |
Veličina fokusa: |
5um |
|
|
Dimenzija: |
1475 × 1465 × 1930mm |
Geometrijsko uvećanje: |
300 puta |
|
|
Težina: |
Otprilike 2100kg |
Metoda hlađenja: |
zračno hlađenje |
|
|
Sustav za snimanje |
||||
|
Učinkovito područje za snimanje: |
130 × 130 mm |
Tolerancija zračenja: |
10000gy |
|
|
Matrica piksela: |
1536 ×1536 |
Veličina: |
176 ×176 ×47 |
|
|
Veličina piksela: |
85µm |
Detektor: |
Novi TFT |
|
|
Prostorna rezolucija: |
5,8lp\/mm |
Radna temperatura: |
10-40 stupanj |
|
Uspješni slučajevi
Odaberite sustav koji vam najbolje odgovara.
Ic zlatna žica
Zlatne žice pregledane, vidljivo je da je svaka žica točna, nije kratka ili slomljena.

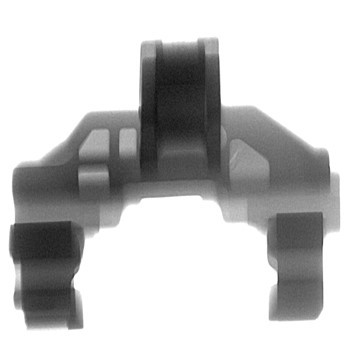

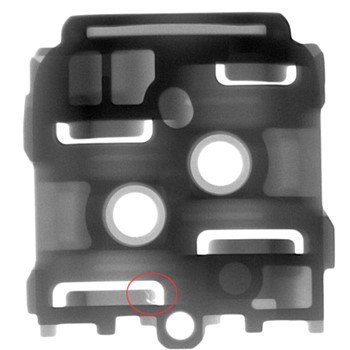

Metalni dijelovi
Kut je nestao na jednom čeličnom dijelu proizvoda elektronike
Metalne šarke
Ovaj će biti presavijeni tisuće, kada se sastavi na mobilnom telefonu,
potrebno pregledati, osigurati da nema pukotina ili oštećenja.
LED čip
Da biste pregledali njegove mjehuriće, kratko, provjerite jesu li zadovoljavali standardni upotrebu.

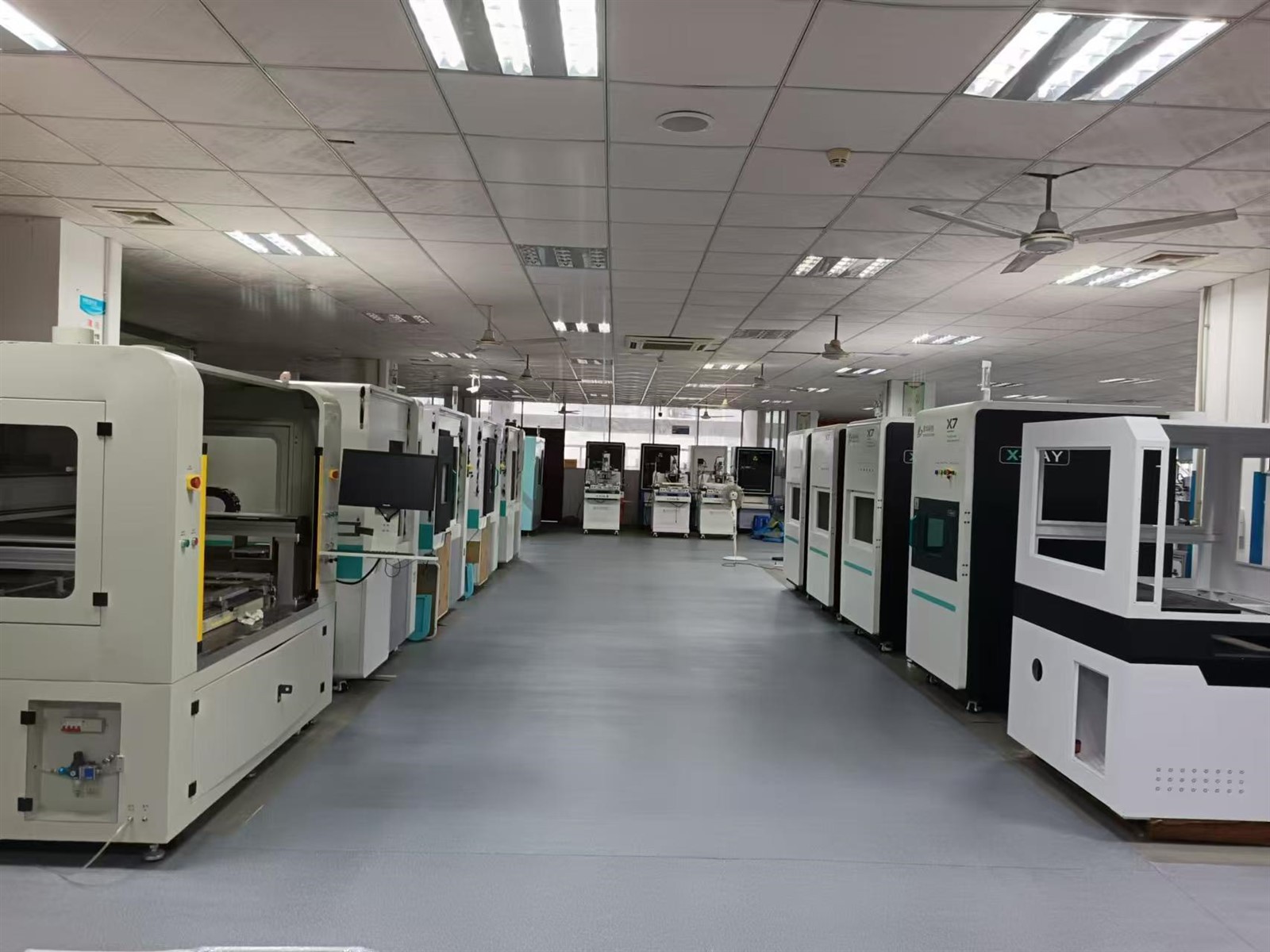

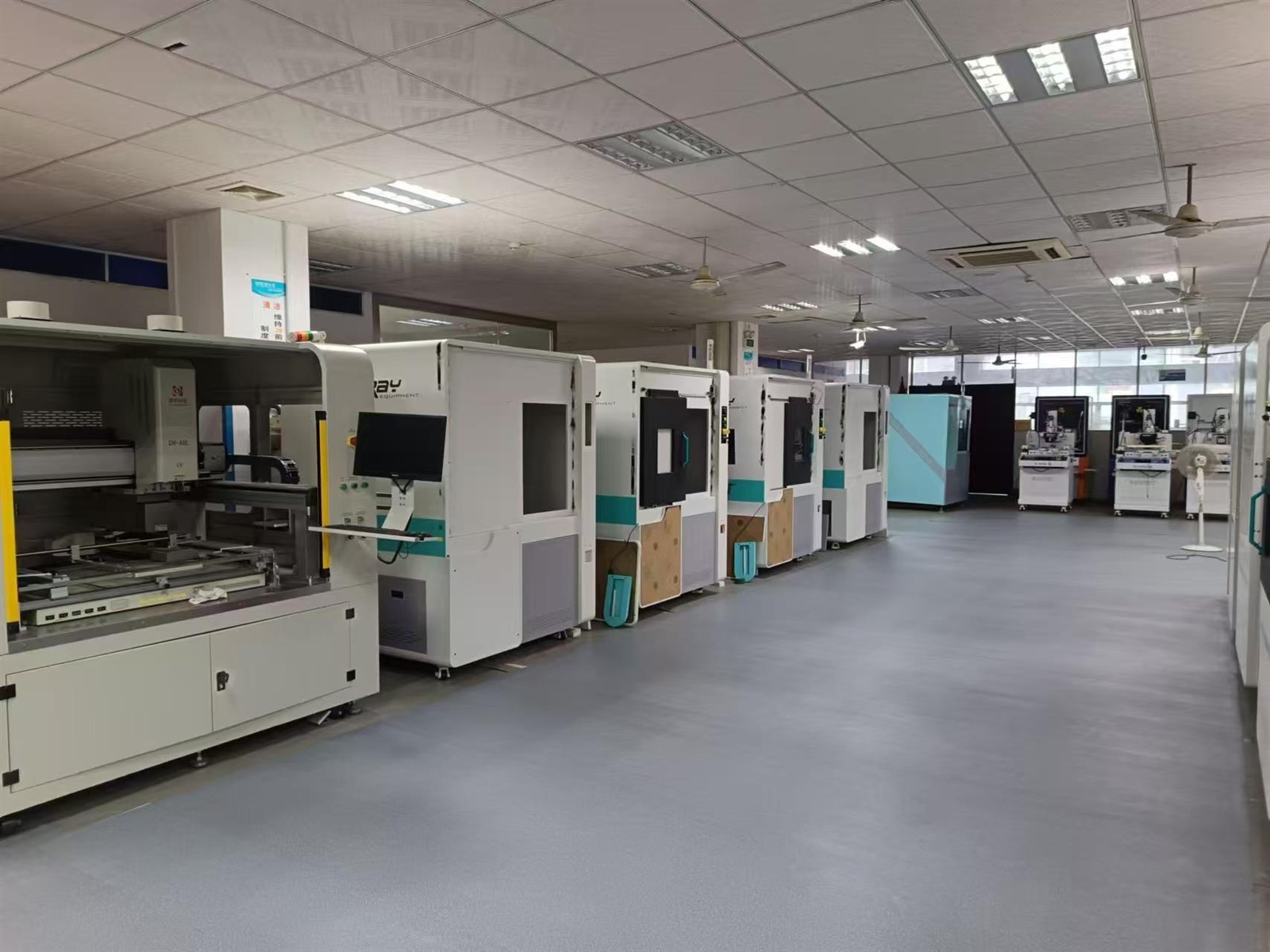

Naša tvornica i prepirka
Samo-R&D i proizvodnja u Kini
Često postavljana pitanja
Ako nema vaših odgovora, samo nas kontaktirajte
Što je rendgenski pregled i kako to funkcionira?
+
-
Rendgenski pregled je metoda nerazornog ispitivanja koja koristi elektromagnetsko zračenje
Prodire u objekt i stvara sliku njegove unutarnje strukture. U kontekstu PCB -a,
Rendgenski inspekcijski strojevi mogu otkriti nevidljive skrivene značajke na krugovima vidljivim
golim okom. Svakako, drugi objekti, na primjer, aluminijski dijelovi, tijesto i odbacivanje dijelova
Može se pregledati.
Koje su prednosti rendgenske inspekcije PCB-a?
+
-
Rendgenski inspekcijski strojevi pružaju nekoliko prednosti PCB-u. Prvo, oni pružaju način vizualizacije komponenti i tragova skrivenih ispod površine PCB -a; To pomaže potvrditi unutarnje veze komponente i otkriti bilo kakve nedostatke.
Drugo, rendgenski inspekcijski strojevi mogu brzo i precizno pregledati PCB-a, na taj način uštedjeti troškove, vrijeme i resurse za proizvođače.
Konačno, rendgenski inspekcijski strojevi mogu otkriti niz oštećenja, uključujući pukotine, praznine i probleme zavarivanja, mogu smanjiti rizik od kvara proizvoda.
Koje vrste oštećenja mogu otkriti rendgenski pregled?
+
-
Rendgenski inspekcijski strojevi mogu identificirati raspon oštećenja u PCB-u, uključujući praznine u spojevima lemljenja, komponente razvijene pukotine, ukidani vodiči, a krugovi su provalili. Oni također mogu otkriti nedovoljne, komponente prisutnost i provjeru, probleme povezivanja žica i krivotvorene komponente.
Može li rendgenski pregled otkriti krivotvorene dijelove?
+
-
Da, rendgenski pregled može pomoći u identificiranju krivotvorenih dijelova. Različite komponente, električna svojstva, sastav materijala i dimenzije u usporedbi s originalnim komponentama mogu se otkriti pomoću rendgenskih slika.
Koja su ograničenja rendgenskog ispitivanja?
+
-
Rendgenski ispit nije glupa metoda i ima svoja ograničenja. Ne može otkriti nedostatke unutar komponente
Korištenje naprednijih metoda kao što su 3D X-zrake ili CT skeniranja. Osim toga, rezolucija rendgenskog inspekcijskog stroja također može biti ograničena, što vam možda neće pomoći analizirati komponente.
