Alati za popravak mobilnih IC-ova za optičko poravnanje

Alati za popravak mobilnih IC-ova za optičko poravnanje

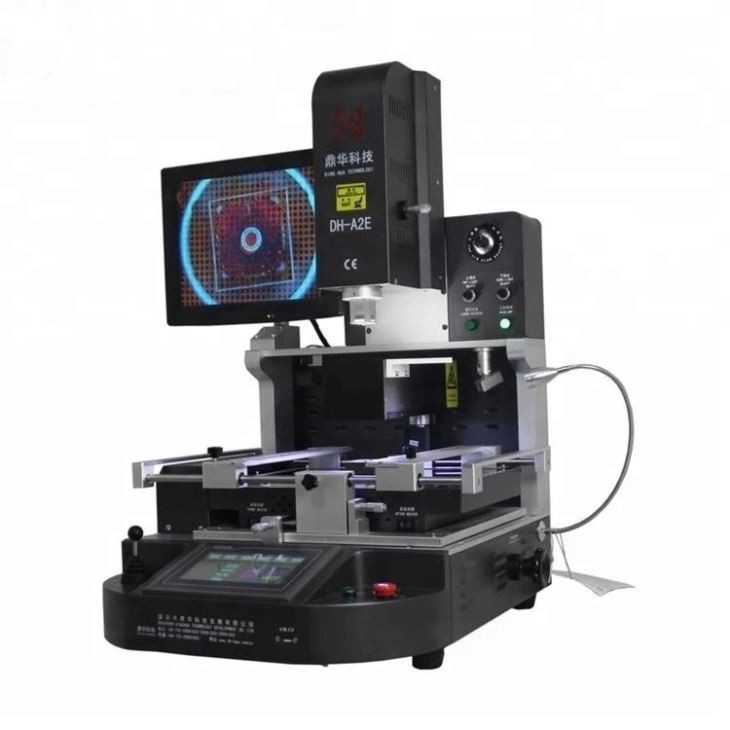

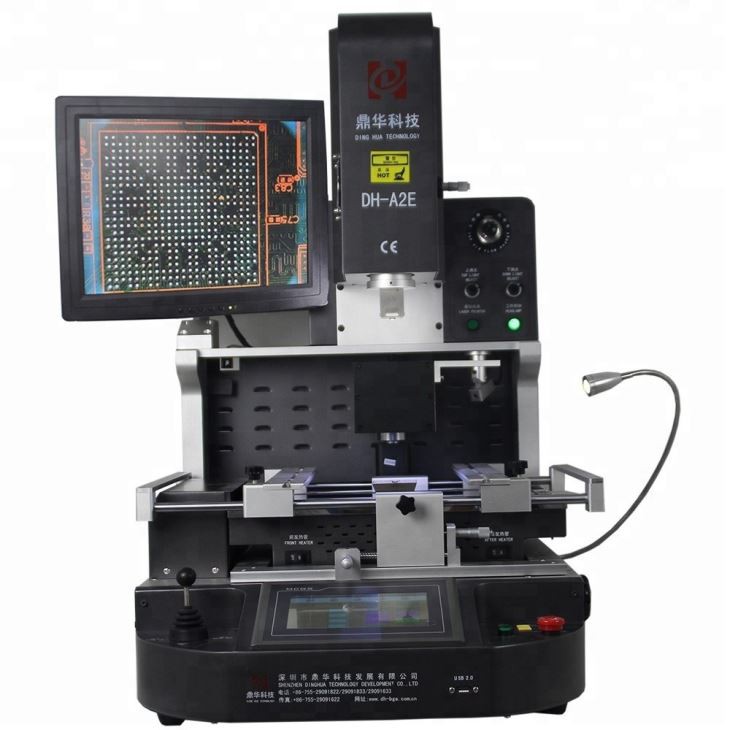

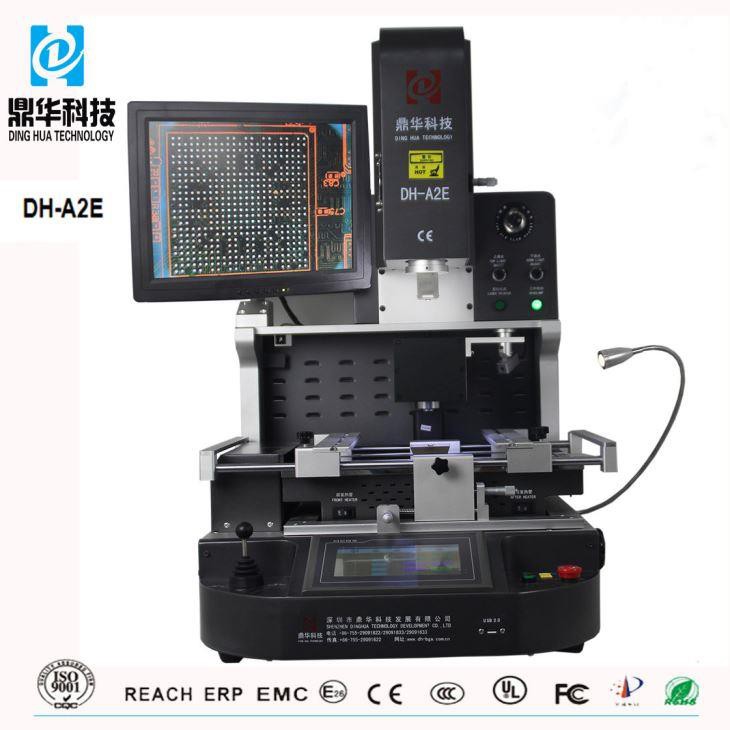

Alati za popravak mobilnih IC-ova za optičko usklađivanje specijalizirana su oprema koja se koristi za precizne popravke i usklađivanje integriranih sklopova (IC) u mobilnim uređajima poput pametnih telefona. Ovi alati, često dio stanica za preradu BGA, uključuju optičke sustave visoke preciznosti, poput mikroskopa ili kamera, za precizno pozicioniranje IC-ova. Oni osiguravaju ispravno poravnavanje malih komponenti, poput BGA čipova, s podlošcima na tiskanoj ploči. Sustav također uključuje opremu za lemljenje ili preradu s automatiziranim značajkama i preciznom kontrolom temperature, što omogućuje sigurne i učinkovite popravke.



Odlemljivanje BGA kuglice i kositra



Tehnički podaci:

1	Ukupna snaga	5200w
2	3 neovisna grijača	Gornji vrući zrak 1200 W, donji vrući zrak 1200 W, donje infracrveno predgrijanje 2700 W
3	Napon	AC220V±10% 50/60Hz
4	Električni dijelovi	Zaslon osjetljiv na dodir od 7'' + inteligentni modul za kontrolu temperature visoke preciznosti + pokretački program koračnog motora + PLC + LCD zaslon + optički CCD sustav visoke rezolucije + lasersko pozicioniranje
5	Kontrola temperature	K-senzor zatvorene petlje + PID automatska kompenzacija temperature + modul temperature, točnost temperature unutar ±2 stupnja.
6	PCB pozicioniranje	V-utor + univerzalno učvršćenje + pomična PCB polica
7	Primjenjiva veličina PCB-a	Maks. 370x410 mm Min. 22x22 mm
8	Primjenjiva veličina BGA	2x2mm~80x80mm
9	Dimenzije	600x700x850mm (D*Š*V)
10	Neto težina	70 kg

Prijave:



Karakteristika:







Popis pakiranja:

Materijali: Čvrsta drvena kutija + drvene šipke + otporni biserni pamuk s filmom

1kom alata za popravak mobilnih IC-ova za optičko poravnanje

1kom kist olovka

1kom priručnik s uputama

1kom CD video

3 kom gornje mlaznice

2 kom donje mlaznice

6kom univerzalne armature

6 komada pričvršćenih vijaka

4 komada potpornih vijaka

1 kom pinceta

Veličina sisaljke: promjeri 2,4,8,10,11 mm

Unutarnji šesterokutni ključ: M2/3/4

Dimenzija:81*76*85CM

Bruto težina: 115 kg



FAQ

1. Kako ide paket? Je li proces distribucije siguran?

čvrsta kutija od tvrdog drva, drvene šipke i otporni biserni pamuk umotan u film, sve zajedno funkcionira kako bi se

stroj je siguran tijekom dostave.

2. Kako će se isporučiti? Koliko će trebati stroju da stigne?

Obično je potrebno oko 5 dana kurirskom službom DHL-a, FedEx-a, UPS-a itd.

Ili možete putovati avionom (usluga od vrata do zračne luke) i stići za otprilike tri dana.

Umjesto toga, možete putovati brodom do morske luke; minimalna potreba za CBM je 1 CBM, a putovanje traje 30 dana.

3. Možete li ponuditi Jamstvo? Što je s podrškom nakon kupnje?

Stroj ima jednogodišnje jamstvo, a tehnička pomoć je besplatna.

Nakon što kupite jedan od naših strojeva, nudimo tehničku pomoć i obrazovne filmove koji su priloženi

na opremu.

4. Je li jednostavno koristiti ovaj stroj? Mogu li ga i dalje učinkovito koristiti ako nemam nikakvu vještinu?

Doista, naši su strojevi napravljeni da budu jednostavni za rukovanje. Za učenje njihovog korištenja obično je potrebno između dva

i tri sata, ako ste vješti, učenje će ići puno brže.

5, Hoćete li nam dati besplatnu obuku ako posjetimo vašu tvornicu?

apsolutno! Srdačno vas pozivamo da prisustvujete obuci u našoj tvornici.

6. Koji su uvjeti plaćanja?

T/T, MoneyGram, Western Union, PayPal itd.





Specifikacija:



Ukupna snaga	5200W
Gornji grijač	1200W
Donji grijač	2. 1200W, 3. IC grijač 2700W
Napon	AC220V/110V±10% 50Hz
Sustav hranjenja	Sustav automatskog dodavanja čipsa
Način rada	Dva načina rada: ručni i automatski, slobodan izbor! HD zaslon osjetljiv na dodir, inteligentni čovjek-stroj, digitalna postavka sustava.
Pohranjivanje temperaturnog profila	50,000 grupa (neograničen broj grupa)

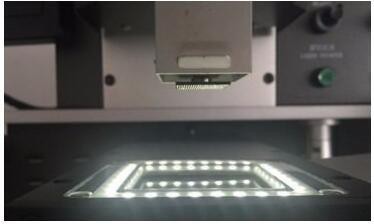

Optički CCD objektiv kamere	Automatsko razvlačenje i sklapanje za odabir i postavljanje BGA čipa
Povećanje kamere	1,8 milijuna piksela
Fino podešavanje radnog stola:	±15 mm naprijed/nazad, ±15 mm desno/lijevo
Točnost postavljanja:	±0.015 mm
Bga pozicioniranje	Lasersko pozicioniranje, brzo i precizno pozicioniranje PCB i BGA
PCB položaj	Inteligentno pozicioniranje, PCB se može podesiti u smjeru X, Y s "osloncem od 5 točaka" + nosač PCB-a s V-utorom + univerzalna učvršćenja.
Rasvjeta	Tajvansko LED radno svjetlo, podesivo pod bilo kojim kutom
Kontrola temperature	K senzor, zatvorena petlja, PLC kontrola
Temp točnost	±2 stupnja
Veličina PCB-a	Max 450×400 mm Min 22×22 mm
BGA čip	1x1 - 80x80 mm
Minimalni razmak strugotine	0.015 mm
Vanjski temperaturni senzor	1 kom
Dimenzije	D740׊630×V710 mm
Neto težina	70 KG
