Infracrveni SMT sustav za lemljenje DH-A2
1. HD CCD Optički sustav poravnanja za pozicioniranje 2. Superiorna sigurnosna funkcija s zaštitom u nuždi 3. gornja glava grijanja i ugradnje glave 2 u 1 dizajnu 4. Top Top Air Tok podesiv kako bi se zadovoljila potražnja za čipsom
Opis

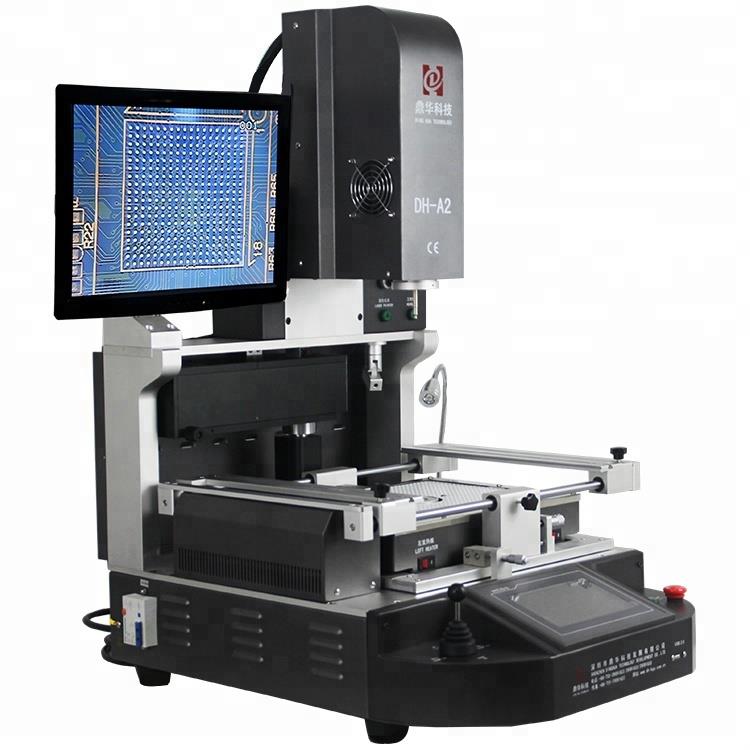

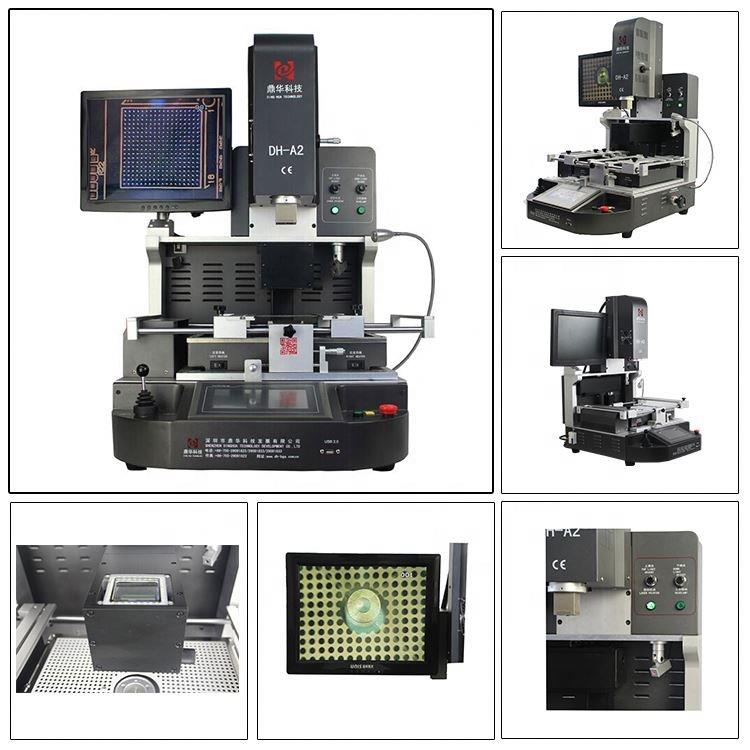

Infracrveni SMT sustav za lemljenje DH-A2
DH -A2 iz Shenzhen Dinghua Technology je poluautomatska / hibridna IR + Hot -Air SMT reproducirana stanica prilagođena mobilnom telefonu, prijenosnom računalu, igračkoj konzoli i popravcima matične ploče elektronike . Integrira:
- Gornji i donji grijači s vrućim zrakom (≈ 1.200 W svaki)
- Donja infracrvena zona prije topline (≈ 2.700–3, 000 W) za čak i zagrijavanje PCB -a i komponenti
- Sustav vida s CCD kamerom i opcionalno pozicioniranje lasera za precizno usklađivanje .
- Ugrađeni industrijski PC / PLC i zaslon osjetljiv na dodir HMI, podržavajući auto / ručni načini rada, vakuumsko preuzimanje, senzor položaja, pohranjivanje profila i analiza
|
Tehnički podaci
|
|||
|
1
|
Totalna snaga
|
5300w
|
|
|
2
|
3 neovisna grijača
|
Gornji vrući zrak 1200W, donji vrući zrak 1200W, donje infracrveno predgrijavanje 2700W
|
|
|
3
|
Napon
|
AC220V ± 10% 50/60Hz
|
|
|
4
|
Električni dijelovi
|
7 '' Zaslon osjetljivog na dodir + visoka precizna inteligentna temp upravljački modul + pokretač motora koraka + plc + LCD zaslon + optički CCD sustav visoke rezolucije + lasersko pozicioniranje
|
|
|
5
|
Kontrola temperature
|
K-senzor zatvorene petlje + PID automatska kompenzacija temp. Temp modul, točnost temp unutar ± 2 stupnja .
|
|
|
6
|
PCB pozicioniranje
|
V-Groove + Univerzalno učvršćenje + Pomična PCB polica
|
|
|
7
|
Primjenjiva veličina PCB -a
|
Max 370x410mm min 22x22mm
|
|
|
8
|
Primjenjiva veličina BGA
|
2x2mm ~ 80x80mm
|
|
|
9
|
Dimenzija
|
600x700x850mm (l*w*h)
|
|
|
10
|
Neto težina
|
64 kg
|
|
Napredne značajke
① Vrhunski protok vrućeg zraka podesiv je kako bi se ispunili zahtjevi raznih čipova .
② Podržava automatsko otpuštanje, montiranje i lemljenje .

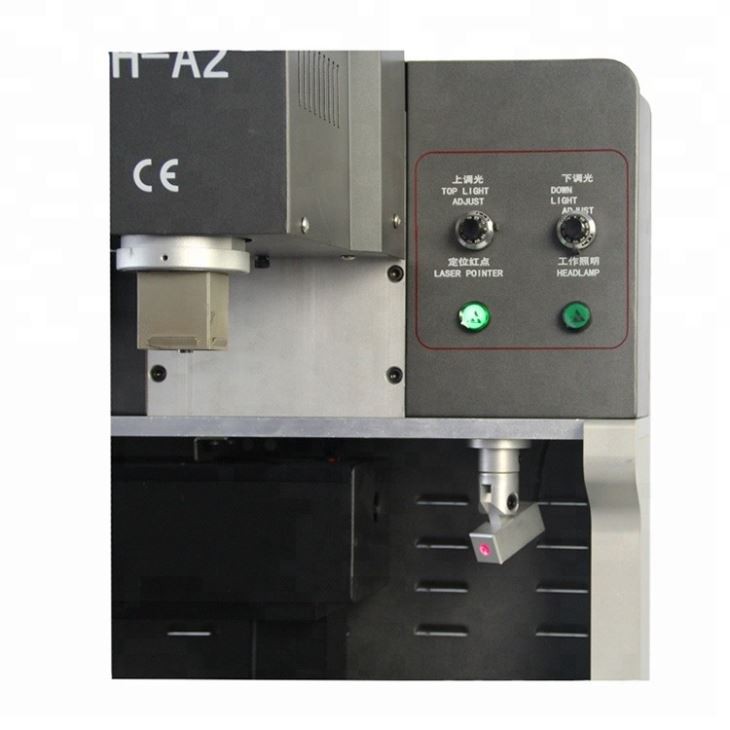

③ Ugrađeni sustav pozicioniranja lasera za brzo poravnavanje PCB .
④ Infracrveni sustav grijanja s tri neovisna grijača .
⑤ Glava za ugradnju uključuje ugrađeni uređaj za otkrivanje tlaka kako bi se spriječilo oštećenje PCB .
⑥ Ugrađeni vakuum u montažnoj glavi automatski podiže BGA čip nakon što je opustošenje završeno .
- Stroj: 1 set
- Svi pakirani u stabilnim i jakim drvenim kućištima, pogodni za uvoz i izvoz .
- Gornja mlaznica: 3 PCS (31*31mm, 38*38 mm, 41*41mm) Donja mlaznica: 2pcs (34*34 mm, 55*55 mm)
- Greda: 2 PCS
- Rukvica od šljive: 6 računala
- UNICERSAL Učvršćivanje: 6 računala
- Vijak za podršku: 5 računala
- Olovka za četkicu: 1 PCS
- Vakuum šalica: 3 PCS
- Igla za vakuum: 1 računala
- Pinceta: 1 PCS
- Tempn senzor žica: 1 PCS
- Knjiga profesionalne upute: 1 računala
- Podučavanje CD -a: 1 PCS
