Infracrvena Bga stanica za preradu Cijena u Indiji
IR6500 BGA stanica za preradu, također nazvana DH-A01R, koja je najjeftiniji i praktičniji model, ima gornju infracrvenu zonu grijanja, IC zonu predgrijanja za veliku matičnu ploču koja se grije, aplikaciju za mobilni telefon, računalo i drugu elektroniku.
Opis

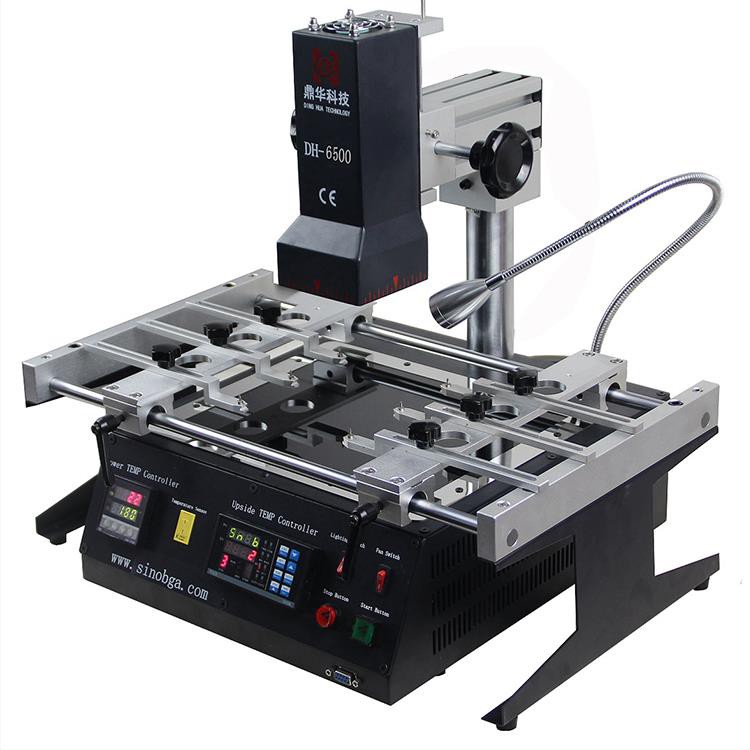

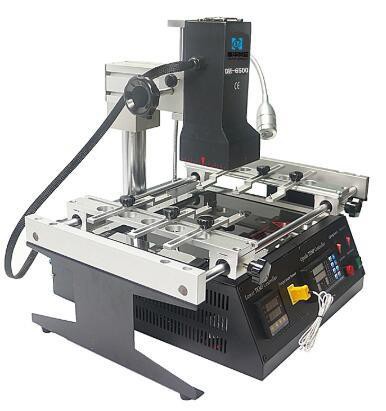

DH-6500 INFRARED BGA stanica za preradu
Infracrvena BGA Rework Station specijalizirani je uređaj koji se koristi u elektroničkoj industriji za popravak ili preradu komponenti Ball Grid Array (BGA) na tiskanim pločama (PCB). BGA su vrsta pakiranja za površinsku montažu koja se koristi za integrirane krugove, gdje se veze ostvaruju pomoću niza kuglica za lemljenje na donjoj strani komponente.
DH-6500 univerzalni infracrveni kompleks za popravak s digitalnim regulatorima temperature i keramičkim grijanjem za Xbox,
Popravljeni PS3 BGA čipovi, prijenosna računala, računala itd.
DH-6500 ima različite lijeve, desne i stražnje strane
Gornje IR keramičko grijanje, valna duljina 2~8um, područje grijanja je do 80*80mm, aplikacija za Xbox,
matična ploča igraće konzole i ostali popravci na razini čipa.
Univerzalni držači, 6 komada s malim zarezom i tankom i uzdignutom iglom, koji se mogu koristiti za
neuobičajene matične ploče koje se učvršćuju na radnom stolu, veličina PCB-a može biti do 300*360 mm.
Donja zona predgrijanja, prekrivena staklenim štitom protiv visokih temperatura, njezino područje grijanja je 200 * 240 mm,
većina matičnih ploča može se koristiti na njemu.
2 regulatora temperature za podešavanje vremena i temperature stroja, postoje 4 temperaturne zone
postaviti za svaki temperaturni profil, a može se spremiti 10 grupa temperaturnih profila.
Parametri infracrvene BGA stanice za preradu:
| Napajanje | 110~250V +/-10% 50/60Hz |
| Vlast | 2500W |
| Zone grijanja | 2 IR |
| PCB dostupan | 300*360 mm |
| Veličina komponenti | 2*2~78*78 mm |
| Neto težina | 16 kg |
FQA IR BGA stanice za preradu
P: Može li popraviti mobilni telefon?
O: Da, može.
P: Koliko košta 10 kompleta?
A: For a better price, please email us: john@dh-kd.com
P: Želite li prihvatiti OEM?
O: Da, recite nam koliko vam je možda potrebno?
P: Mogu li kupiti izravno iz vaše zemlje?
O: Da, možemo ga ekspresno poslati do vaših vrata.
Neke vještine o IR BGA stanici za preradu
Preoperativno znanje:
Brzina porasta temperature u zoni predgrijanja bez olova obično se kontrolira na 1,2–5 stupnjeva/s (sekundi). Temperatura u zoni predgrijanja obično je manja od 160 stupnjeva, a temperatura u zoni izolacije je 160–190 stupnjeva. Vršna temperatura općenito se kontrolira na 235-245 stupnjeva, s temperaturom koja se održava 10-45 sekundi. Vrijeme od porasta temperature do vršne temperature je oko 1,5 do 2 minute.
Talište olovnog lema je 183 stupnja, dok je talište paste za lemljenje bez olova 217 stupnjeva. Kada temperatura dosegne 183 stupnja, pasta za lemljenje koja sadrži olovo počinje se topiti. Zbog svojih kemijskih svojstava, stvarna točka taljenja lemnih kuglica viša je od one paste za lemljenje.
Općenito poznavanje stroja:
1,Naširoko korišten:Otvorena gornja strana + tamna infracrvena donja strana.
2,Modeli s tri temperaturne zone:Vrući zrak + toplina zračenja + nisko tamno infracrveno svjetlo.
3,Potpuno crveni izgled:Gornji infracrveni + donji tamni infracrveni. Ključne točke: Metode grijanja i temperaturni rasporedi razlikuju se ovisno o vrsti proizvoda. Uvođenje topline je kako slijedi:
Grijanje toplim zrakom:Koristi princip prijenosa topline zraka, nudeći visokoprecizno kontrolirano grijanje. Podešavanjem količine zraka i brzine vjetra postiže se ravnomjerno i kontrolirano grijanje. Tijekom zavarivanja, toplina se prenosi s tijela BGA čipa, uzrokujući temperaturnu razliku između kuglica lema i izlaza vrućeg zraka. Zahtjevi za temperaturu mogu se razlikovati ovisno o pojedinačnim proizvođačima, a podaci u ovoj bijeloj knjizi odnose se na sve modele Dinghua Technology. Ovi se čimbenici moraju uzeti u obzir prilikom postavljanja, a performanse kuglica za lemljenje moraju se razumjeti i konfigurirati u skladu s tim.
Za diferencijaciju u temperaturnim dijelovima (pogledajte tehničke upute proizvođača za specifične postavke), važno je prvo podesiti najviši temperaturni dio. Postavite vršnu vrijednost temperature (235 stupnjeva za materijal bez olova, 220 stupnjeva za olovni materijal) i pokrenite BGA stanicu za popravak za probno zagrijavanje. Prilikom zagrijavanja, nadgledajte cijeli proces, posebno ako je nepoznata temperaturna tolerancija nove ploče. Kada temperatura prijeđe 200 stupnjeva, provjerite proces topljenja lemne kuglice u zakrpi pored BGA. Koristite pincetu da dodirnete flaster; ako se kreće, temperatura je dovoljna. Kada BGA čip počne tonuti, zabilježite temperaturu prikazanu na uređaju ili zaslonu osjetljivom na dodir i vrijeme rada. Idealnu temperaturu treba održavati 10-20 sekundi nakon postizanja točke taljenja.
Zaključak:Nakon što se formira BGA, lemne kuglice će se početi odvajati nakon što postignu vršnu temperaturu nekoliko sekundi. Samo najviši segment temperaturne krivulje mora biti postavljen na najvišu konstantnu temperaturu N + 20 sekundi. Za ostale postupke pogledajte parametre krivulje temperature koje je dostavio proizvođač. Općenito, cijeli postupak lemljenja s olovom trebao bi se kontrolirati unutar otprilike 210 sekundi, a postupak bez olova unutar otprilike 280 sekundi. Vrijeme ne bi trebalo biti predugo kako bi se izbjeglo nepotrebno oštećenje PCB-a i BGA.
