Automatski SMD sustav za preradu
-Mlaznica s ventilacijskim otvorom.-Optičko poravnanje-3 Temp. zone-Ručni i automatski način
Opis

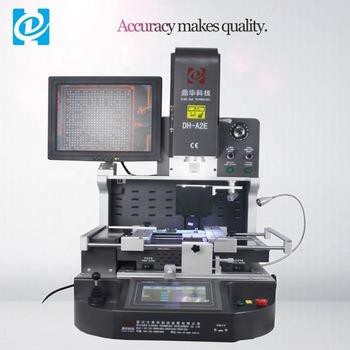

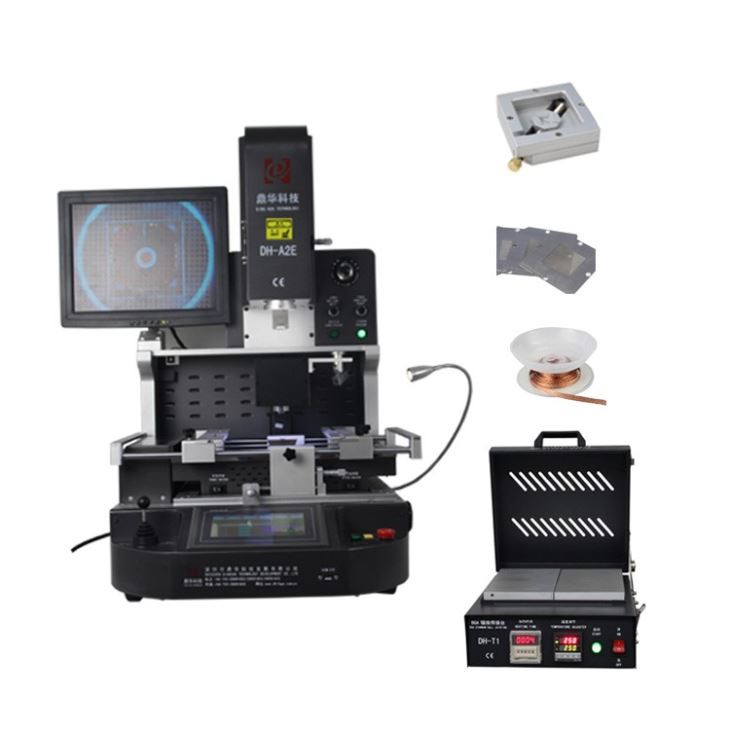

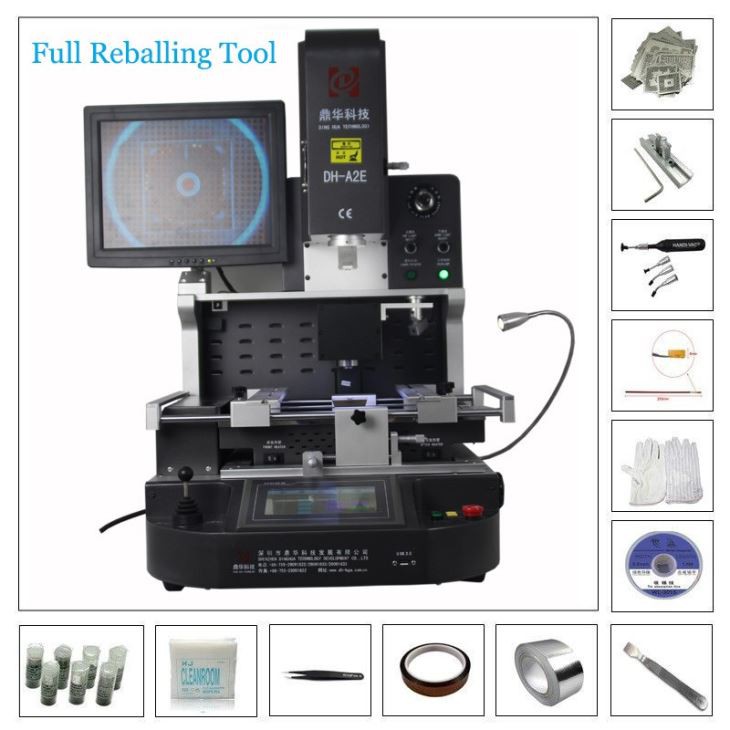

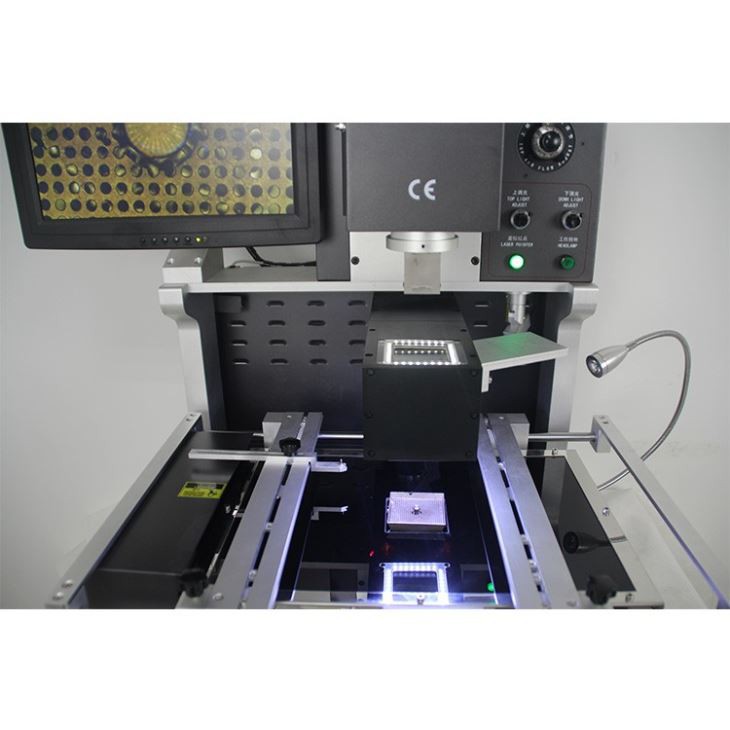

Automatski SMD sustav za doradu DH-A2E
Automatski SMD sustav za doradu DH-A2E dio je elektroničke opreme koja se koristi za popravak ili
automatska zamjena površinski montiranih komponenti na tiskanim pločicama (PCB). To općenito
koristi kombinaciju tehnika topline, zraka i vakuuma za uklanjanje i zamjenu SMD komponenti.
Model DH-A2E može imati posebne značajke i mogućnosti koje ga razlikuju od ostalih prerađenih modela
sustava. Za detaljne informacije najbolje je konzultirati dokumentaciju ili web stranicu proizvođača
o proizvodu.
Tehnički podaci:
| 1 | Ukupna snaga | 5300w |
| 2 | 3 neovisna grijača | Gornji vrući zrak 1200 W, donji vrući zrak 1200 W, donje infracrveno predgrijanje 2700 W |
| 3 | napon | AC220V±10% 50/60Hz |
| 4 | Električni dijelovi | Zaslon osjetljiv na dodir od 7 inča + inteligentni modul za kontrolu temperature visoke preciznosti + upravljački program koračnog motora + PLC + LCD zaslon + optički CCD sustav visoke rezolucije + lasersko pozicioniranje |
| 5 | Kontrola temperature | K-senzor zatvorene petlje + PID automatska kompenzacija temperature + modul temperature, točnost temperature unutar ±2 stupnja. |
| 6 | PCB pozicioniranje | V-utor + univerzalno učvršćenje + pomična PCB polica |
| 7 | Primjenjiva veličina PCB-a | Maks. 370x410 mm Min. 22x22 mm |
| 8 | Primjenjiva veličina BGA | 1*1mm~80*80mm |
| 9 | Dimenzije | 600x700x850mm (D*Š*V) |
| 10 | Neto težina | 70 kg |
Prijave:
Široko se koristi u popravcima na razini krhotina u sljedećim proizvodima:
1. PCBA za prijenosno i stolno računalo
2. Igraće konzole, kao što su Xbox One, Play Station 4 matične ploče
3. Mobilni telefon PCBA, kao što su iPhone matične ploče
4. TV & TV Set-top box matična ploča
5. Matična ploča poslužitelja, pisača, kamere itd
Može preraditi BGA, PGA, POP, BQFP, QFN, SOT- 223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED čip.
DH-A2E je profesionalna stanica za lemljenje dizajnirana za zamjenu BGA čipova na PCB pločama koje zahtijevaju veliku snagu
grijanje. Prikladno za korištenje s olovnim i bezolovnim kositrom. Zahvaljujući programabilnim profilima i visokoj kvaliteti
grijaćih elemenata imamo preciznu kontrolu nad procesom lemljenja, a time i učinkovitosti popravka.
Velika izlazna snaga čini DH-A2E savršenim alatom za elektroničke usluge specijalizirane za popravak preklopnih
vrhovi i konzole.

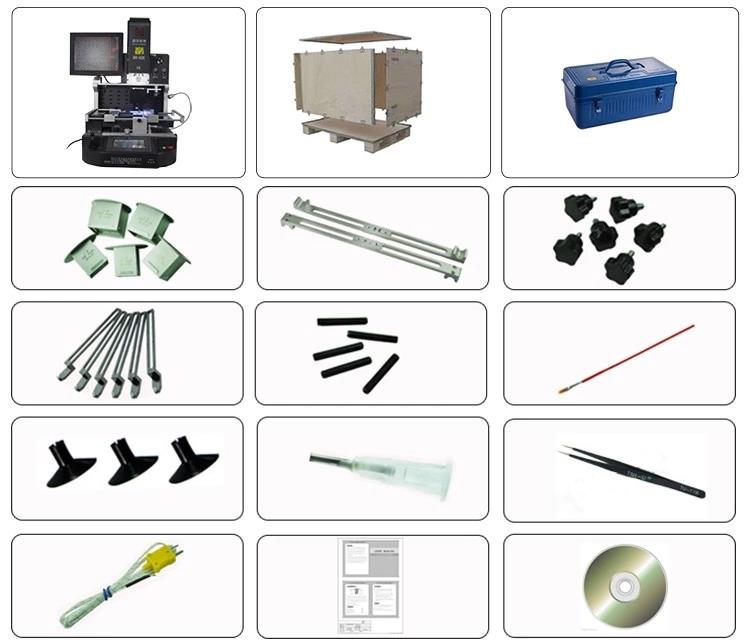

Paket:
1. Stroj: automatski smd sustav ponovnog rada
2. Sve pakirano u stabilne i čvrste drvene kutije.
3. Gornja mlaznica: 3 kom (31*31 mm,38*38 mm, 41*41 mm Donja mlaznica: 2 kom (34*34 mm, 55*55 mm)
4. Greda: 2 kom
5. Šljivovica: 6 kom
6. Univerzalno učvršćenje: 6 kom
7. Vijak:5 kom
8. Četka: 1 kom
9. Vakuumska posuda:3 kom
10. Vakuumska igla:1 kom
11. Pinceta:1 kom
12. Kabel senzora temperature: 1 kom
13. Priručnik:1 kom
14. Demonstracijski CD: 1 kom
Naša usluga
1. U pretprodaji, besplatno za demonstracije i informativne konzultacije, na licu mjesta ili putem videa.
2.Može pružiti video proces ili obuku prije otpreme, prema vašim potrebama.
3. U postprodaji, s jakim profesionalnim tehničkim timom za podršku.
4. Ponudite veliki popust za skupnu narudžbu ili za ponovljene narudžbe.
5. Jamstvo: 1 godina besplatno, a za primanje dijelova troškovi za daljnje godine.
Zašto odabrati nas
Mi smo proizvođač=vlastita tvornica+ dizajn stroja+Lim proizvodimo sami +
raspršite puder+ snažno okupite strojni tim + pakiranje+besplatna obuka;
1). Logo/Brand: dizajni i logotipi kupaca su dobrodošli, možemo otisnuti vaš vlastiti logo na svilu;
2). HUAWEI, SAMSUNG, TCL, ZTE, MEIZU, KONKA, LENOVO, FOXCONN dobavljač;
3). Imajte dobra tržišta u Koreji, Japanu, Sjevernoj Africi, Vijetnamu, Brazilu, Turskoj, Indiji, Meksiku i Južnoj Aziji,Bliski istok i europske zemlje;
1). 100% NOVO iz tvornice Dinghua;
2). Preko 20 inženjera za istraživanje i razvoj, s 10 godina iskustva;
3). Preko 100 000 globalnih korisnika;
4). Svi modeli odobreni CE ISO9001;
5). 100% QC inspekcija prije otpreme;
6). Visoka kvaliteta i konkurentna cijena.
