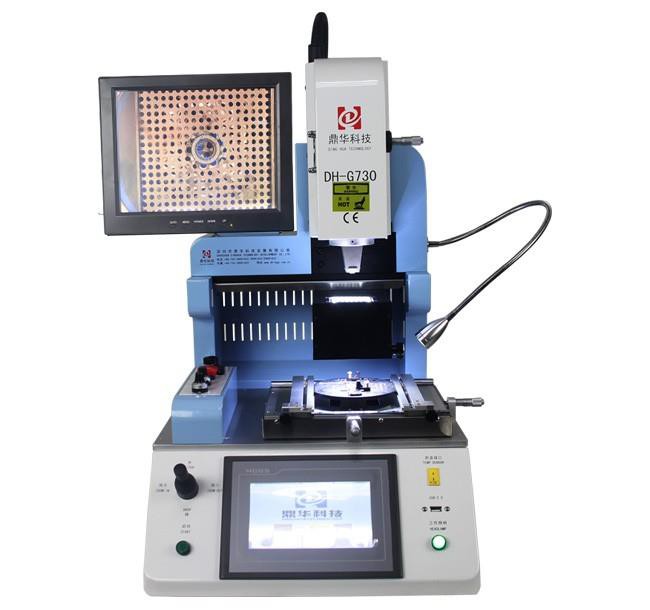

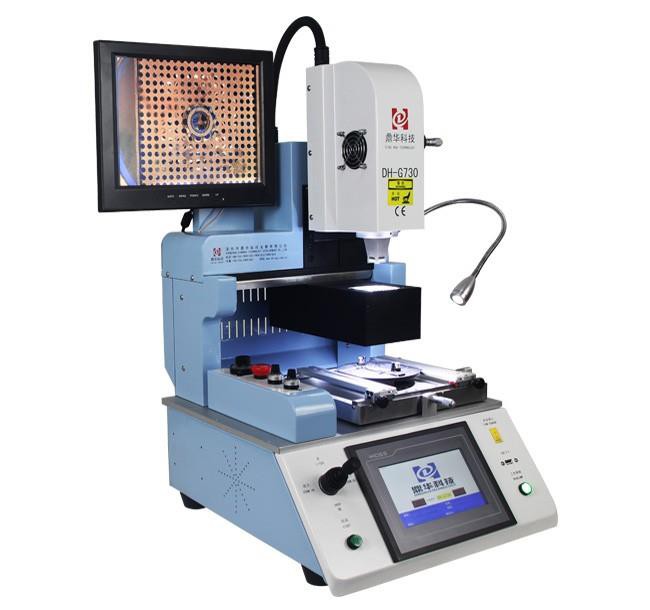

Set alata za SMD zavarivanje za matičnu ploču mobitela
*ukupna snaga: 2500W*dva neovisna grijača: gornji vrući zrak 1200w + donji vrući zrak 1200w *Pozicioniranje PCB-a: V-utor + univerzalno učvršćenje + pomična PCB polica
Opis
Set alata za SMD zavarivanje za matičnu ploču mobitela
Komplet alata za zavarivanje SMD (Surface Mount Device) za matične ploče mobitela uključuje sljedeće alate:
1, lemilo: Koristi se za zagrijavanje i taljenje lema, dopuštajući mu da teče u spojeve i stapa se s površinama na koje se nanosi.
2, Pletenica za odlemljivanje: Pletenica za odlemljivanje koristi se za uklanjanje viška ili pogrešno postavljenog lema sa spoja. Ovo je korisno za popravljanje grešaka ili uklanjanje neispravnih komponenti.
3, Protok: Topilo pomaže u čišćenju i pripremi površina za lemljenje. Također pomaže u protoku lema i pomaže u sprječavanju oksidacije.
4, pasta za lemljenje: Pasta za lemljenje, mješavina lema i topitelja, korisna je za lemljenje za površinsku montažu jer ostaje na mjestu i pomaže u sprječavanju pomicanja komponenti tijekom lemljenja.
6, pinceta s finim vrhom: Pinceta s finim vrhom neophodna je za rukovanje sitnim SMD komponentama. Omogućuju precizno postavljanje komponenti i pomažu u sprječavanju oštećenja osjetljivih dijelova.
7, povećalo: Povećalo je neophodno za pomni pregled sitnih komponenti na matičnoj ploči.
8, Ekstraktor dima: Pare od lemljenja mogu biti štetne ako se opetovano udišu. Odvodnik dima pomaže u uklanjanju ovih štetnih para.
9, sisaljka za lemljenje: Usisivač za lemljenje je alat koji uklanja višak lema ili neispravne komponente usisavanjem istih s ploče.
10, Antistatički remen za ručni zglob: Antistatička narukvica koristi se za sprječavanje elektrostatičkog pražnjenja koje može oštetiti osjetljive elektroničke komponente.
Ovi su alati neophodni za popravak ili modificiranje matičnih ploča mobitela i druge elektronike s komponentama za površinsku montažu. Uz pomoć ovih alata možete osigurati da vaš rad bude precizan i visokokvalitetan, što dovodi do boljih performansi i dugovječnosti vaših elektroničkih uređaja.
|
Specifikacija |
||
| 1 |
Ukupna snaga |
2500W |
| 2 |
2 neovisna grijača |
Gornji vrući zrak 1200w, donji vrući zrak 1200w |
| 3 |
Napon |
AC220V±10% 50/60Hz |
| 4 |
Električni dijelovi |

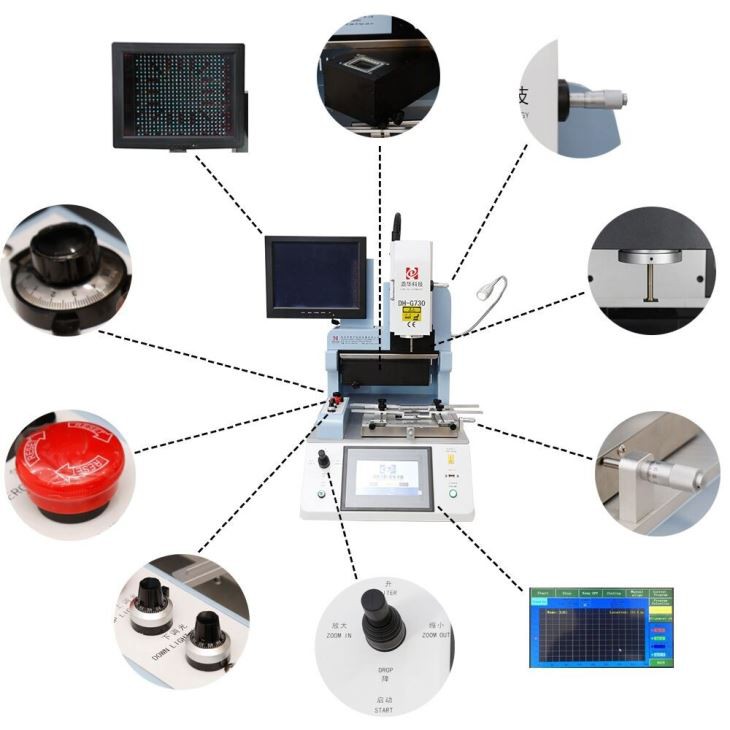

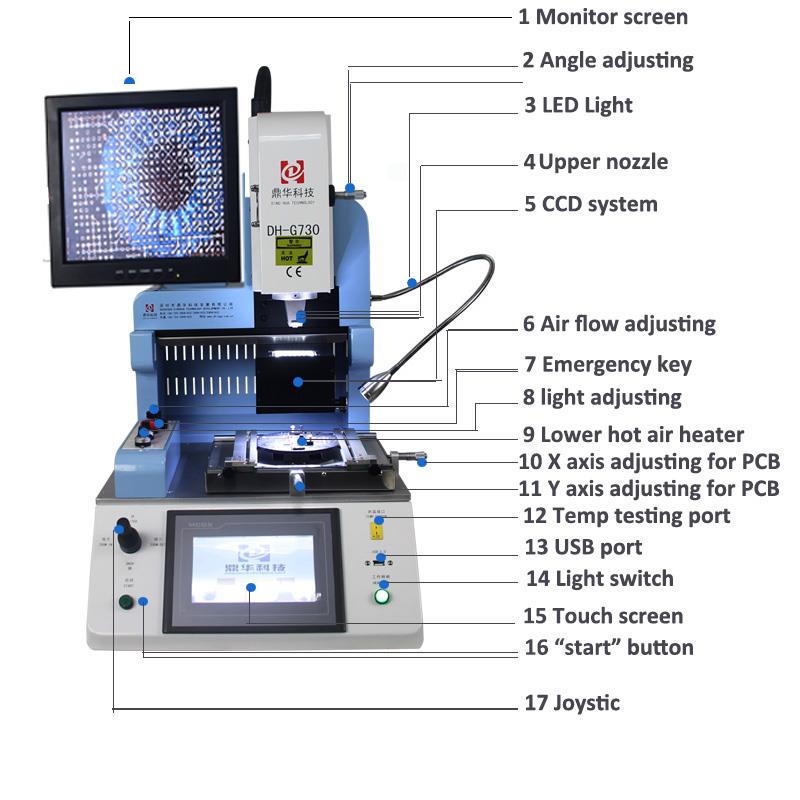

7" zaslon osjetljiv na dodir + visoko precizni inteligentni modul za kontrolu temperature + drajver koračnog motora + PLC + LCD zaslon + optički CCD sustav visoke rezolucije + lasersko pozicioniranje |
| 5 | Kontrola temperature | K-senzor zatvorene petlje + PID automatska kompenzacija temperature + modul temperature, točnost temperature unutar ±2 stupnja |
| 6 | PCB pozicioniranje | V-utor + univerzalno učvršćenje + pomična PCB polica |
| 7 | Primjenjiva veličina PCB-a | Sve vrste matičnih ploča za mobitele |
| 8 | Primjenjiva veličina BGA | Sve vrste BGA čipova za mobilne telefone |
| 9 | Dimenzije | 420x450x680 mm (D*Š*V) |
| 10 | Neto težina | 35 kg |

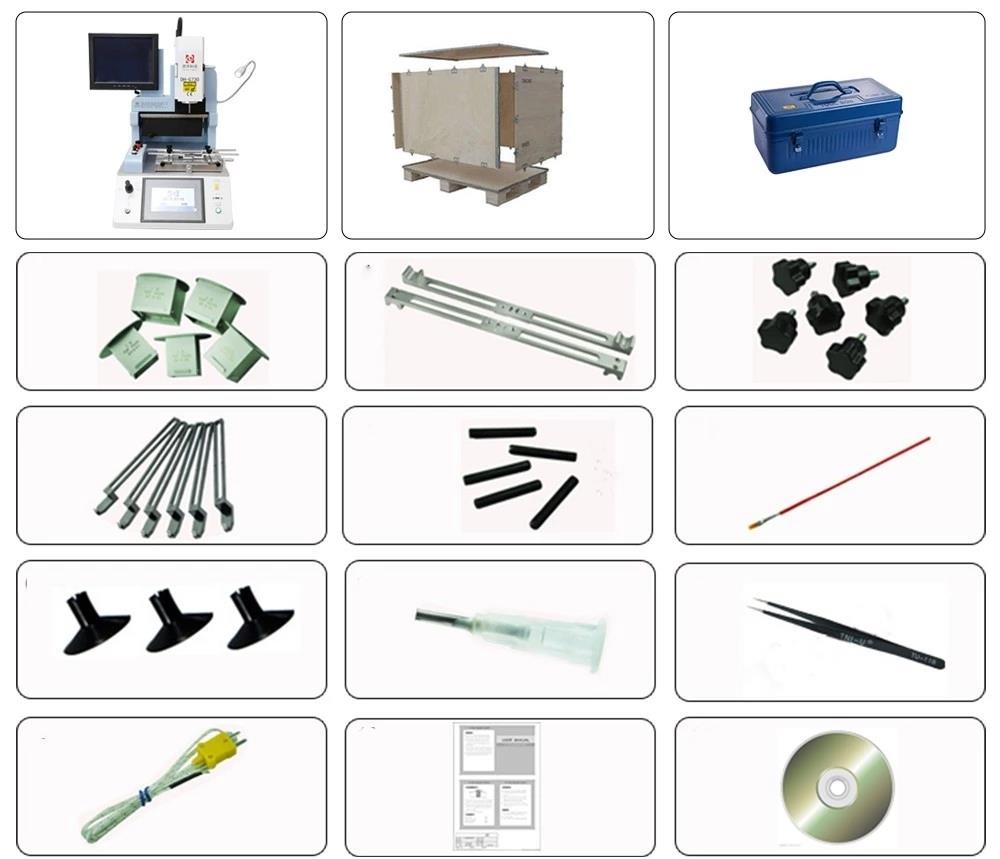

Popis pakiranja
1. Stroj: 1 set
2. Sve pakirano u stabilne i jake drvene kutije, pogodne za uvoz i izvoz.
3. Gornja mlaznica: 3 kom (31*31mm,38*38mm,41*41mm)
Donja mlaznica: 2 kom (34*34 mm, 55*55 mm)
4. Greda: 2 kom
5. Šljivovica: 6 kom
6. Univerzalno učvršćenje: 6 kom
7. Potporni vijak: 5 kom
8. Olovka za kist:1 kom
9. Vakuumska posuda:3 kom
10. Vakuumska igla:1 kom
11. Pinceta:1 kom
12. Žica senzora temperature: 1 kom
13. Knjiga stručnih uputa: 1 kom
14. Nastavni CD: 1 kom
