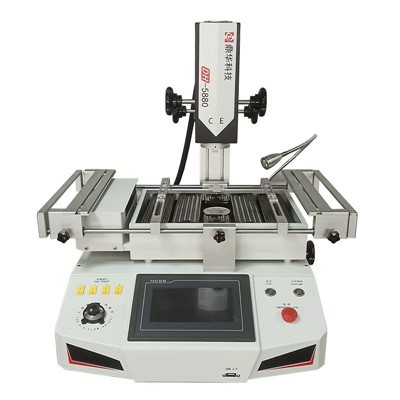

PCB Rework Station



Što je PCB stanica za preradu?



PCB Rework Station je specijalizirani elektronički alat za popravak koji izvodi precizno uklanjanje, zamjenu i lemljenje čipova Ball Grid Array (BGA) i drugih naprednih SMT komponenti na tiskanim pločama (PCB). Evo zašto je to potrebno i kako funkcionira.



1. Problem koji rješava: BGA čipovi (koji se nalaze u prijenosnim računalima, telefonima, igraćim konzolama poput Xboxa, matičnim pločama) imaju mnogo kuglica za lemljenje ispod svakog čipa; nisu vidljivi niti dostupni bilo kojem standardnom alatu za lemljenje; međutim, njihov popravak ili zamjena zahtijeva preciznost i kontroliranu toplinu.



2. Glavna funkcija:



A. Uklanjanje: Ravnomjerno zagrijava čip i područje na PCB-u ispod njega kako bi otopio lemne kuglice bez oštećenja čipa ili PCB-a, a zatim koristi vakuumsku sisaljku za uklanjanje čipa.



B. Zamjena: Nakon čišćenja lemnih jastučića, dodavanja novog lema, BGA stanica za preradu može ispravno postaviti čip i ponovno zagrijati područje kako bi se formirao lemni spoj (reflow).



3. Ključne komponente i sposobnosti:



Precizna kontrola topline: koristi mlaznice vrućeg zraka tako da se toplina fokusira na čip, a često koristi infracrvenu zonu predgrijanja za vrlo sporo zagrijavanje cijele PCB ploče. To pomaže u sprječavanju savijanja zbog velikih temperaturnih razlika i pomaže da se cijeli lem otopi odjednom.



Profiliranje temperature:‌ Omogućuje postavljanje i prikaz u stvarnom vremenu specifičnog profila temperature za različite vrste lemljenja i komponente.



Poravnanje:‌ često uključuje laserski pokazivač za savršeno poravnavanje čipova tijekom postavljanja.



‌Vakuumska olovka za sakupljanje:‌ Za sigurno podizanje vrućih strugotina nakon odlemljivanja.



‌Napredna kontrola:‌ Moderne stanice (poput DH-5830) imaju ‌zaslone osjetljive na dodir‌.



‌Termički nadzor:‌ Može uključivati ​​‌senzor vanjske temperature‌ za precizno mjerenje temperature PCB-a.









Artikal	Parametar
Napajanje	AC220V±10％ 50Hz
Nazivna snaga	5500W
Vrhunska snaga	1200w
Donja snaga	1200w
Infracrvena snaga	3000w
Gornji{0}}gumb protoka zraka	Za gornje{0}}podešavanje protoka vrućeg zraka (posebno, vrlo mali/veliki komadići)
Način rada	HD zaslon osjetljiv na dodir, digitalna postavka sustava
Pohranjivanje temperaturnog profila	50 000 grupa
Kontrola temperature	K senzor + zatvorena petlja
Kretanje gornjeg grijača	Desno/lijevo, naprijed/nazad, okretati se slobodno
Temp točnost	±2 stupnja
Pozicioniranje	Inteligentno pozicioniranje, PCB se može podesiti u smjeru X, Y s "podrškom od 5 točaka" + V-utor za PCB nosač + univerzalna učvršćenja.
Veličina PCB-a	Max 410×370 mm Min 22×22 mm
BGA čip	2x2 - 80x80 mm
Minimalni razmak strugotine	0,15 mm
Vanjski temperaturni senzor	1 kom
Dimenzije	570*610*570 mm
Neto težina	35 KG
