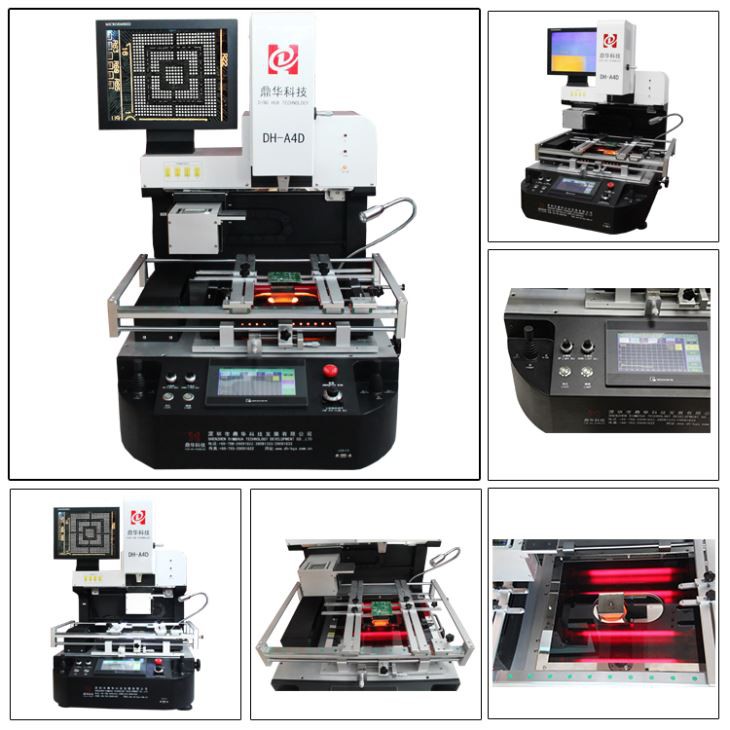

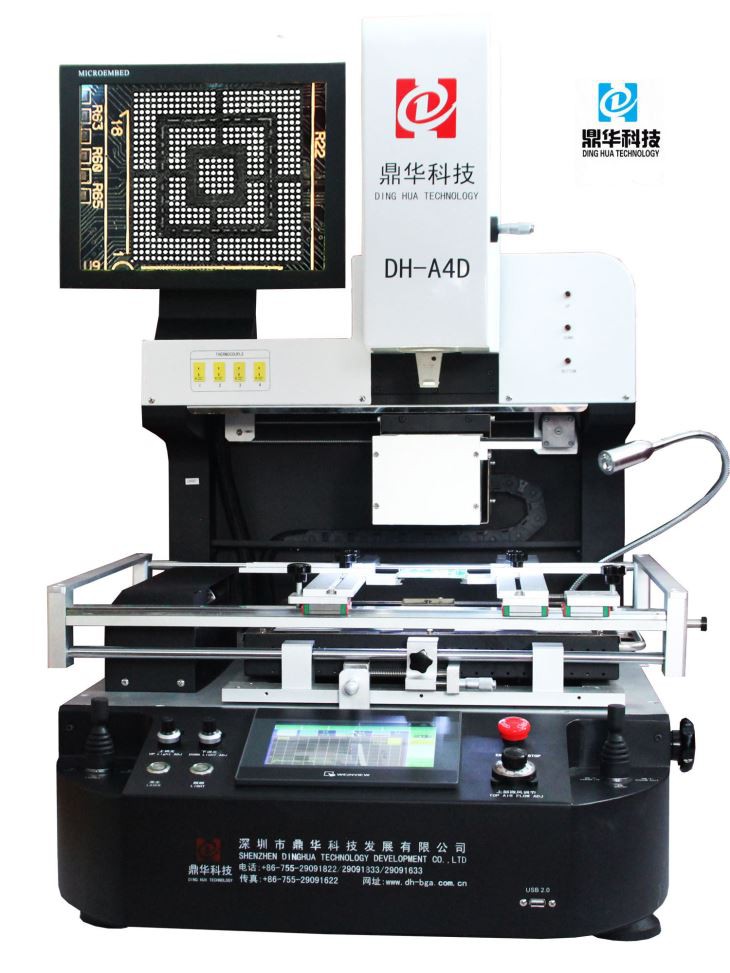

Reballing Station Ir Rework Station Reflow Station

DH-A4D kraj visoke tehnologije s posebnom kvalitetom montaže, inteligentna BGA stanica za preradu za optičko poravnanje

Specifikacija



Ukupna snaga	6800W
Gornji grijač	1200W
Donji grijač	2. 1200W, 3. njemački IR infracrveni grijač 4200W
Napon	AC220V/110V ±10% 50Hz/60Hz
Način rada	Rad s dvostrukim joystickom. Potpuno automatsko pozicioniranje, lemljenje, hlađenje, integracija.

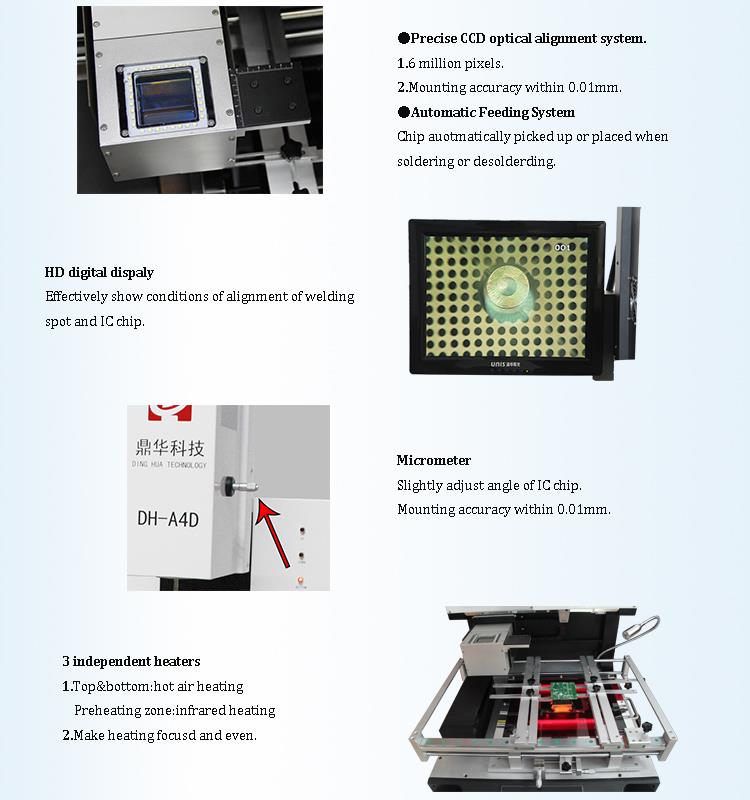

Optički CCD objektiv kamere	Automatski naprijed / natrag, desno / lijevo ili ručno pomoću joysticka
Povećanje kamere	2.0 milijuna piksela (digitalno zumiranje 10X-180X puta)
Fino podešavanje radnog stola:	±15 mm naprijed/nazad, ±15 mm desno/lijevo
BGA pozicioniranje	Laserska pozicija, brza i točna pozicija PCB-a i BGA
Najveća brzina	Može se podesiti pomoću gumba za podešavanje, sprječava pomicanje sitnog BGA.
PCB pozicioniranje	Inteligentno pozicioniranje, PCB se može podesiti u X, Y-smjeru s "podrškom od 5 točaka" + V-utor PCB nosač + univerzalna učvršćenja.
Kontrola temperature	K senzor, zatvorena petlja, PLC kontrola, Servo drajver
Točnost postavljanja:	±0.01 mm
Temp točnost	±1 stupanj
Rasvjeta	Tajvansko LED radno svjetlo, podesivo pod bilo kojim kutom
Pohranjivanje temperaturnog profila	50 000 grupa
Veličina PCB-a	Max 500×420 mm Min 22×22 mm
BGA čip	1x1 - 80x80 mm
Minimalni razmak strugotine	0.1 mm
Vanjski temperaturni senzor	4 kom

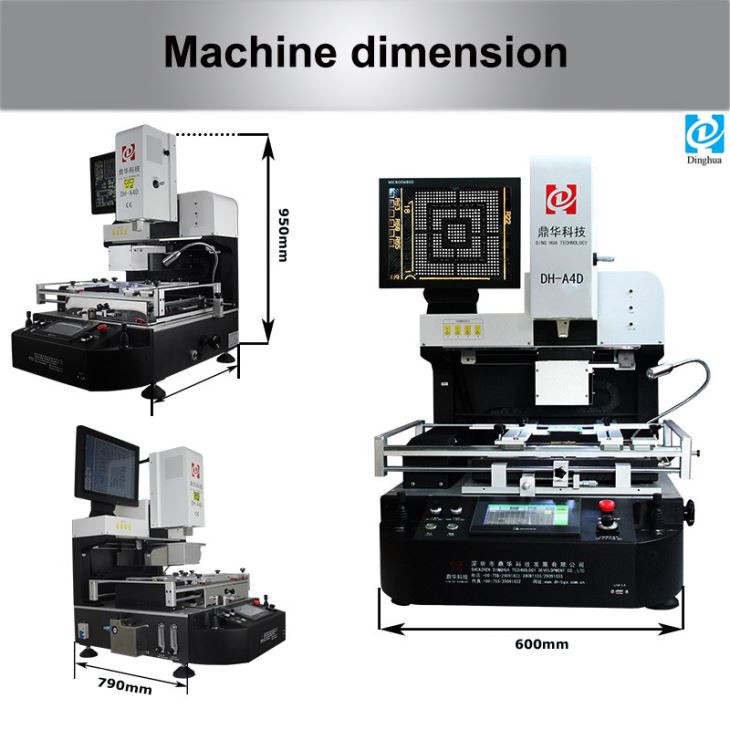

Dimenzija	790x60x950 mm
Neto težina	95 KG

Primjena

1. Kompletan raspon aplikacija za preradu u srednjim i velikim servisnim centrima, popravak mobilnih i radijskih sustava,

2. mobilni telefoni, dlanovnici, ručna računala, prijenosna računala, prijenosna medicinska oprema LAN uređaji, mrežni čvorovi, vojska

3. cokomunikacijska oprema itd.

2. Primjenjivo za popravak svih vrsta čipova, kao što su BGA, PGA, POP, BQFP, QFN, PLCC, TQFP, TSOP itd. s kositrom u olovu i bez olova.

Usluge

1. U pretprodaji, besplatno za demonstraciju i informativne konzultacije, na licu mjesta ili putem videa.
2.Može pružiti video proces ili obuku prije otpreme, prema vašim potrebama.
3. U postprodaji, s jakim profesionalnim tehničkim timom za podršku.

4. Ponudite velike popuste za velike količine narudžbi ili za ponovljene narudžbe.

5. Jamstvo: 1 godina besplatno, a za primanje dijelova troškovi za daljnje godine.

Kako radi automatska stanica za preradu BGA?

FAQ

1. Što kažete na paket? Je li sigurno tijekom poroda?

Svi renovirani LCD uređaji za mobilne telefone pakirani su na siguran način, u standardni čvrsti drveni karton ili kartonsku kutiju s pjenom iznutra.

2. Koji je način dostave? Za koliko dana će stroj doći k nama?

Stroj ćemo poslati DHL-om, FedExom, UPS-om itd. (Usluga od vrata do vrata), oko 5 dana do dolaska.

Ili zrakoplovom do vaše zračne luke (usluga od vrata do zračne luke), oko 3 dana do dolaska.

Ili morem do morske luke, Minimalni zahtjev CBM: 1 CBM, oko 30 dana do dolaska.

3. Dajete li Jamstvo? Što je s uslugom nakon prodaje?

1 godina jamstva besplatno za rezervne dijelove, doživotna tehnička podrška.

Imamo profesionalni postprodajni tim, ako imate bilo kakvih pitanja, pomoćni videozapisi također su dostupni u postprodajnoj službi.

4. Je li ovaj stroj jednostavan za rukovanje? ako nemam iskustva, mogu li i ja njime dobro upravljati?

Pružate li korisnički priručnik i videozapise o radu kao podršku?

Da, naši su strojevi dizajnirani za jednostavnu upotrebu. Obično će vam trebati 2-3 sati da naučite raditi, ako ste tehničar,bit će mnogo brže učiti. Besplatno ćemo osigurati engleski korisnički priručnik, a dostupan je i video zapis o radu.

5, ako dođemo u vašu tvornicu, hoćete li pružiti besplatnu obuku?

Da, srdačno dobrodošli da posjetite našu tvornicu, organizirat ćemo besplatnu obuku za vas.

6. Koji je način plaćanja?

Prihvaćamo uvjete plaćanja: bankovni prijenos, Western Union, Money Gram, Paypal itd.

Postoje četiri osnovne vrste BGA: PBGA, CBGA, CCGA i TBGA, a dno pakiranja općenito je

povezan sniz kuglica za lemljenje kao I/O izvod. Tipični razmak nizova lemnih kuglica u ovim paketima je

1.0 mm, 1,27 mm, 1,5 mm.

Uobičajene olovno-kositrene komponente kuglica za lemljenje su uglavnom 63Sn/37Pb i 90Pb/10Sn. Standardi se razlikuju od tvrtke do tvrtketvrtka. Iz perspektive tehnologije sklapanja BGA, BGA ima superiornije karakteristike od QFP uređaja, kojiuglavnom se ogleda u činjenici da BGA uređaji imaju manje stroge zahtjeve za točnost montaže. Pomak jastučića je kaočak 50%, a položaj uređaja se može automatski korigirati zbog površinske napetosti lema. Ova situacijaion je pokusima dokazano sasvim očit. Drugo, BGA više nema sličan problem deformacije pinovaQFP i drugi uređaji, a BGA također ima bolju koplanarnost od QFP-a i drugih uređaja, a njegov izlazni razmak je mnogo većinego kod QFP-a, koji može značajno smanjiti lemljenje Greške tiskanja paste dovode do problema "premoštavanja" lemljenih spojeva;

osim toga, BGA ima dobre električne i toplinske karakteristike, kao i visoku gustoću međusobnog povezivanja. Glavni nedostatakBGA je da je teško otkriti i popraviti lemljene spojeve, a zahtjevi pouzdanosti za lemljene spojeve su relativno strogi,što ograničava primjenu BGA uređaja u mnogim područjima.
