SMD PCB oprema za popravak matične ploče

Oprema za popravak automatske SMD PCB matične ploče

1. Primjena opreme za popravak automatske SMD PCB matične ploče

Lemljenje, ponovno kuglanje, odlemljivanje različitih vrsta čipova: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP,

PBGA, CPGA, LED čip.

	5300W
Gornji grijač	Vrući zrak 1200W
Donji grijač	Vrući zrak 1200W.Infracrveno 2700W
Napajanje	AC220V±10% 50/60Hz
Dimenzija	D530*Š670*V790 mm
Pozicioniranje	Nosač PCB-a s V-utorom i s vanjskim univerzalnim učvršćenjem
Kontrola temperature	Termoelement tipa K, upravljanje zatvorenom petljom, neovisno grijanje
Točnost temperature	±2 stupnja
Veličina PCB-a	Maks. 450*490 mm, Min. 22*22 mm
Fino podešavanje radnog stola	±15mm naprijed/nazad,±15mm desno/lijevo
BGAčip	80*80-1*1 mm
Minimalni razmak strugotine	0.15 mm
Senzor temperature	1 (izborno)
Neto težina	70 kg

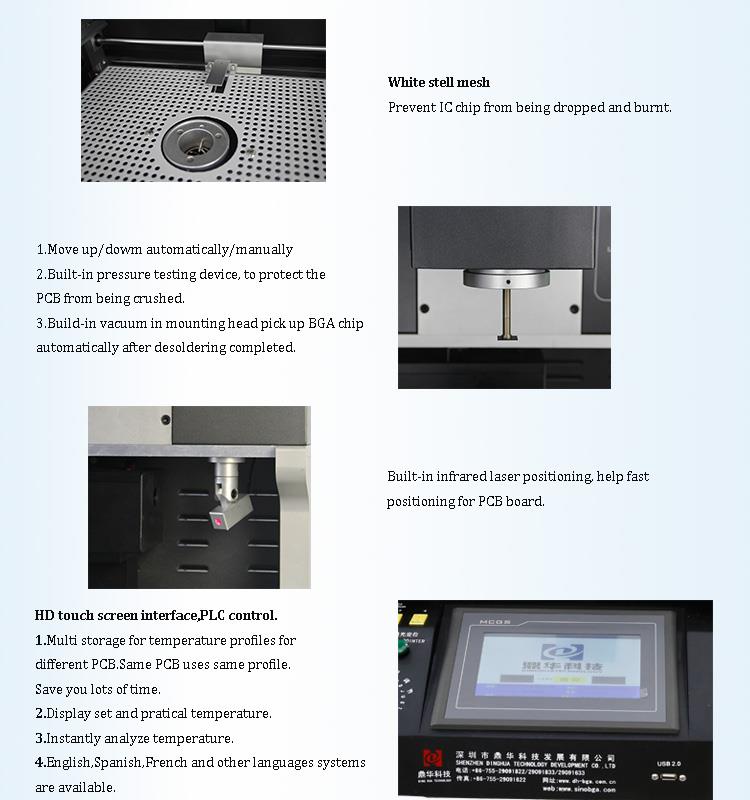

4. Strukture infracrvene CCD kamere automatske SMD PCB matične ploče

Oprema za popravak

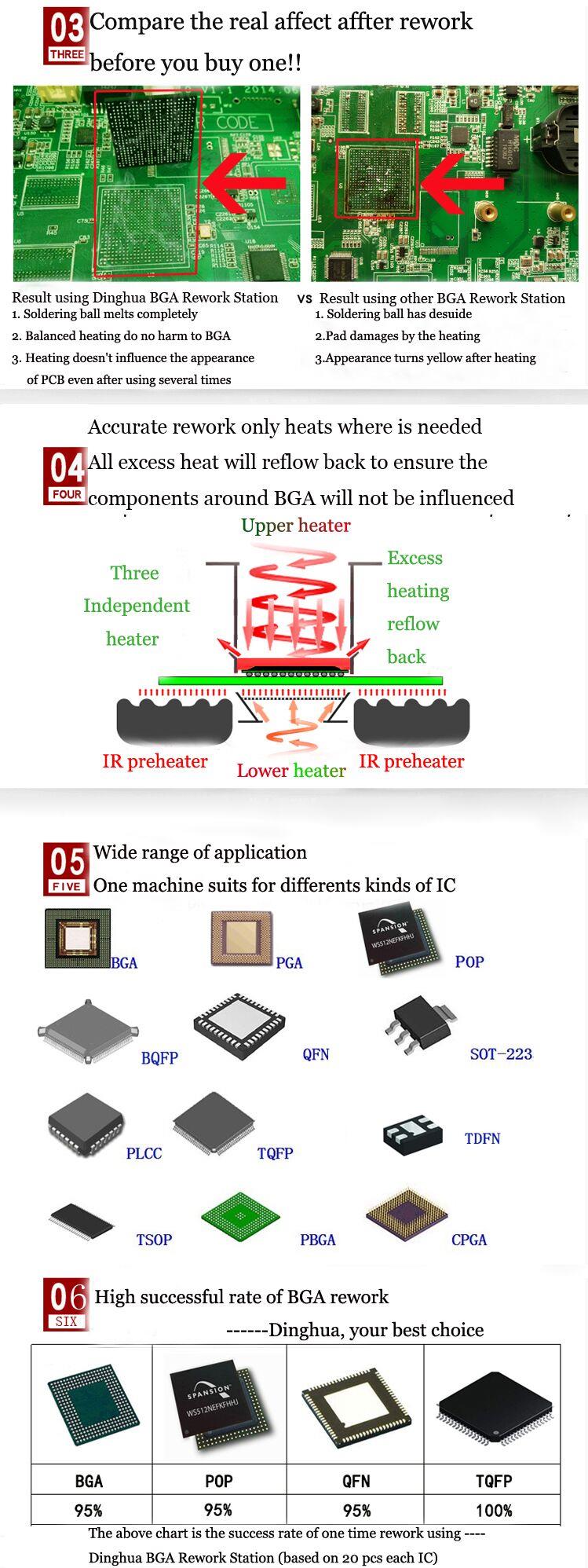

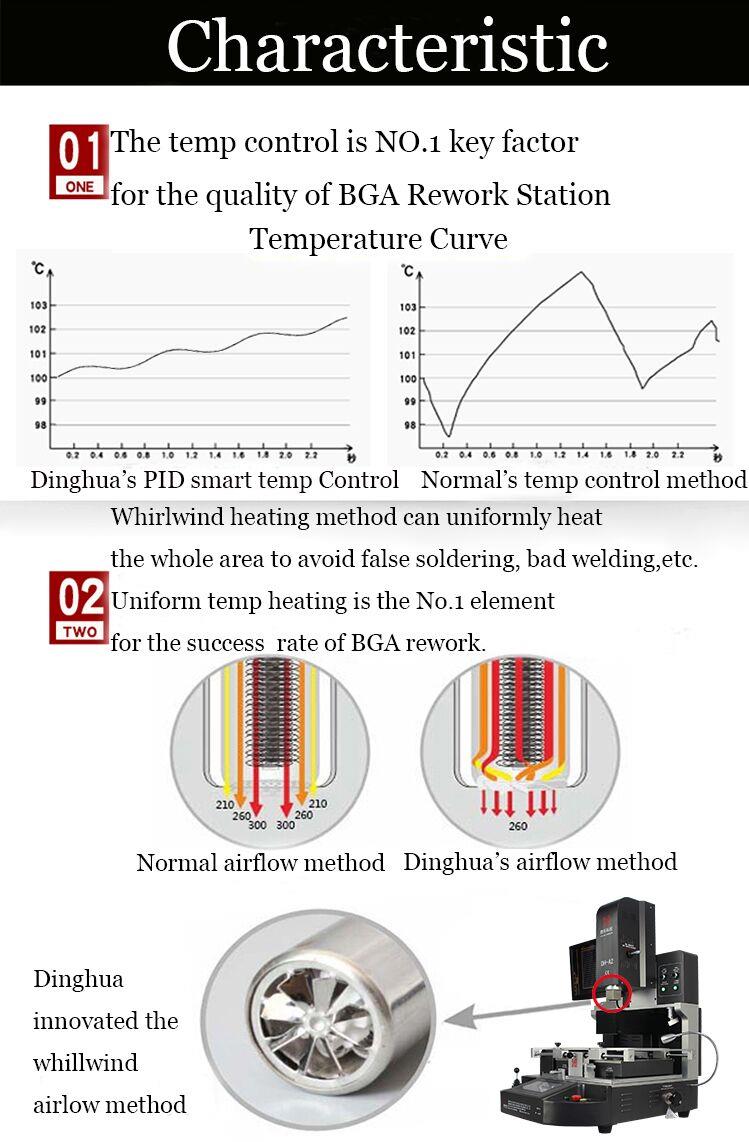

2. Zašto je oprema za popravak matične ploče s automatskim SMD PCB reflowom vrućim zrakom vaš najbolji izbor?

3. Certifikat opreme za popravak automatske SMD PCB matične ploče za optičko poravnanje

UL, E-MARK, CCC, FCC, CE ROHS certifikati. U međuvremenu, poboljšati i usavršiti sustav kvalitete,

Dinghua je prošao ISO, GMP, FCCA, C-TPAT certifikat na licu mjesta.

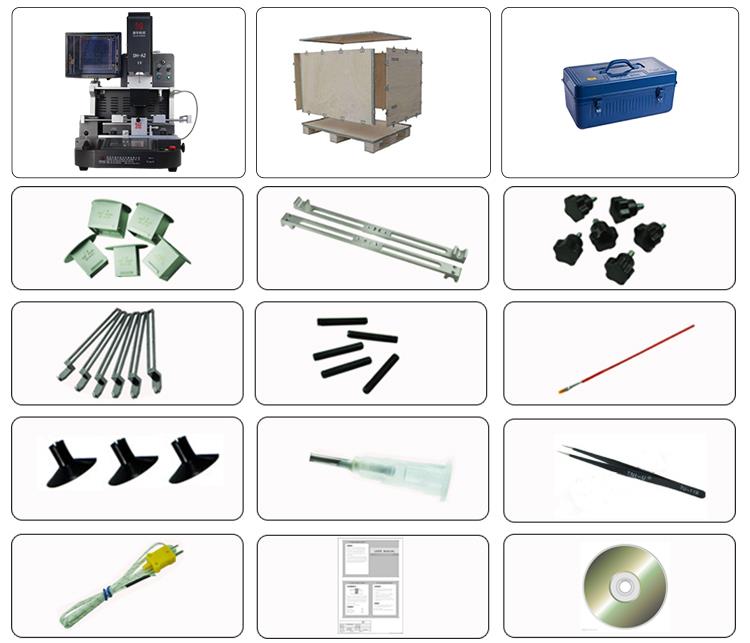

4. Pakiranje i otpremnici



5.Pošiljka zaSplit Vision automatska SMD PCB oprema za popravak matične ploče

DHL/TNT/FEDEX. Ako želite druge uvjete dostave, recite nam. Mi ćemo vas podržati.

6. Kontaktirajte nas za opremu za popravak automatske SMD PCB matične ploče

Email: john@dh-kc.com

MOB/WhatsApp/Wechat: +8615768114827

Kliknite vezu da dodate moj WhatsApp:

https://api.whatsapp.com/send?phone=8615768114827

7. Povezano znanje o opremi za popravak automatske SMD PCB matične ploče

Osnovni kvarovi telefona i rješenja:

Odjeljak 1: Analiza neuspješnog pokretanja

1, Mala struja pokretanja (oko 5-15 mA)– Glavni razlog je taj što CPU ne radi.

• Krug sata ne radi ispravno (13M i 32,768K) ​​– Provjerite napon, AFC i frekvenciju.
• Kristal sata je oštećen – Zamijenite kristal.
• Kristal sata generira signal, ali ne dolazi do CPU-a – Provjerite vezu između izlaza kristala i CPU-a.
• Napajanje kristala sata je nenormalno – Provjerite napajanje ili krug napajanja kristala.
• Napon za resetiranje je abnormalan – Krug za resetiranje možda ne radi ispravno (provjerite strujni krug ili zasebnu cijev za resetiranje).
• Napajanje CPU-a je neispravno – Obično je uzrokovano IC napajanjem koje ne emitira VCC napon ili krug napajanja ne radi.
• Sam CPU je oštećen – Zamijenite CPU.

2, struja pokretanja je oko 30-60 mA– Logički krug ne radi ispravno.

• Krug fonta ne radi.
• Problemi s napajanjem.
• Problemi s resetiranjem (resetiranje pri uključivanju ili kvar strujnog kruga za resetiranje).
• Problemi s odabirom čipova.
• Podatkovne linije ili linije adresa ne rade ispravno.
• Oštećenje fonta (unutarnja pohrana ili oštećenje biblioteke fontova).
• Oštećenje CPU-a (unutarnji kvar CPU-a ili kvar kontrolera, što dovodi do mrtve struje od 80-150mA u MOBLINK seriji CPU-a).
• Program za fontove je oštećen.

3, Visoka struja pokretanja (200-600 mA)– Uzrokovano curenjem opterećenja napajanja koje dovodi do prekomjerne struje pokretanja.

• Za popravak takvih kvarova potrebno je razumjeti sklop i komponente matične ploče te način napajanja. Veliki kondenzatori su obično u blizini ovih komponenti, a pozitivni terminali ovih kondenzatora spojeni su na napajanje. Provjerite obrnuti otpor strujnog kruga kako biste utvrdili postoji li curenje napajanja.

4, Velika struja kada je uključen– Ovo se odnosi na kratki spoj napajanja između pozitivnih i negativnih priključaka matične ploče, obično uzrokovan oštećenjem komponenti koje se napajaju baterijom kao što su krug pojačala snage, krug napajanja, cijev napajanja, krug punjenja ili male komponente spojene na tlo dalekovoda.

Odjeljak 2: Nije moguće isključiti

Ako se telefon može uključiti i raditi normalno, ali se ne može isključiti, problem je obično u krugu za isključivanje:

• Oštećenje komponente u krugu za isključivanje.
• Oštećenje procesora.
• Krug za isključivanje matične ploče je isključen (napajanje CPU-a ili krug za isključivanje je prekinuto).
• Oštećenje IC napajanja.

Odjeljak 3: Automatsko pokretanje

Automatsko dizanje može se dogoditi na dva načina: dizanje na visokoj razini i dizanje na niskoj razini.

• Dizanje na visokoj razini: Jedan kraj linije za pokretanje visoke razine je prisiljen u visoko stanje. Kvar je obično uzrokovan strujnim IC-om, krugom pokretanja ili strujnim krugom zadnjeg utikača.
• Niska razina pokretanja: Linija pokretanja je povučena u nisko stanje, često uzrokovano greškama u krugu pokretanja, strujnom krugu ili strujnom krugu zadnjeg utikača (budući da neki telefoni imaju strujni krug pokretanja stražnjeg utikača). Obratite pozornost na varistor u krugu prtljažnika.

Kvar automatskog uključivanja Agere čipseta: Telefoni s čipsetom Agere mogu pokazivati ​​grešku alarma za određivanje vremena. RTC_ALARM signal povezan je s VRTC naponom preko otpornika većeg od 300K. Ako je napon nenormalan, signal RTC_ALARM pada na nisku razinu i krug sata od 32,768KHz prestaje raditi. To uzrokuje kvar gumba jer krug za skeniranje tipkovnice koristi sat mirovanja od 32,768 KHz. Zamjena pomoćne baterije rješava problem.

Odjeljak 4: Automatsko isključivanje

Ako se telefon normalno uključuje, ali se automatski gasi:

• Telefon ne održava signal, što dovodi do nestabilnosti napajanja i gašenja zbog nemogućnosti održavanja stabilnog izlaznog napona.
